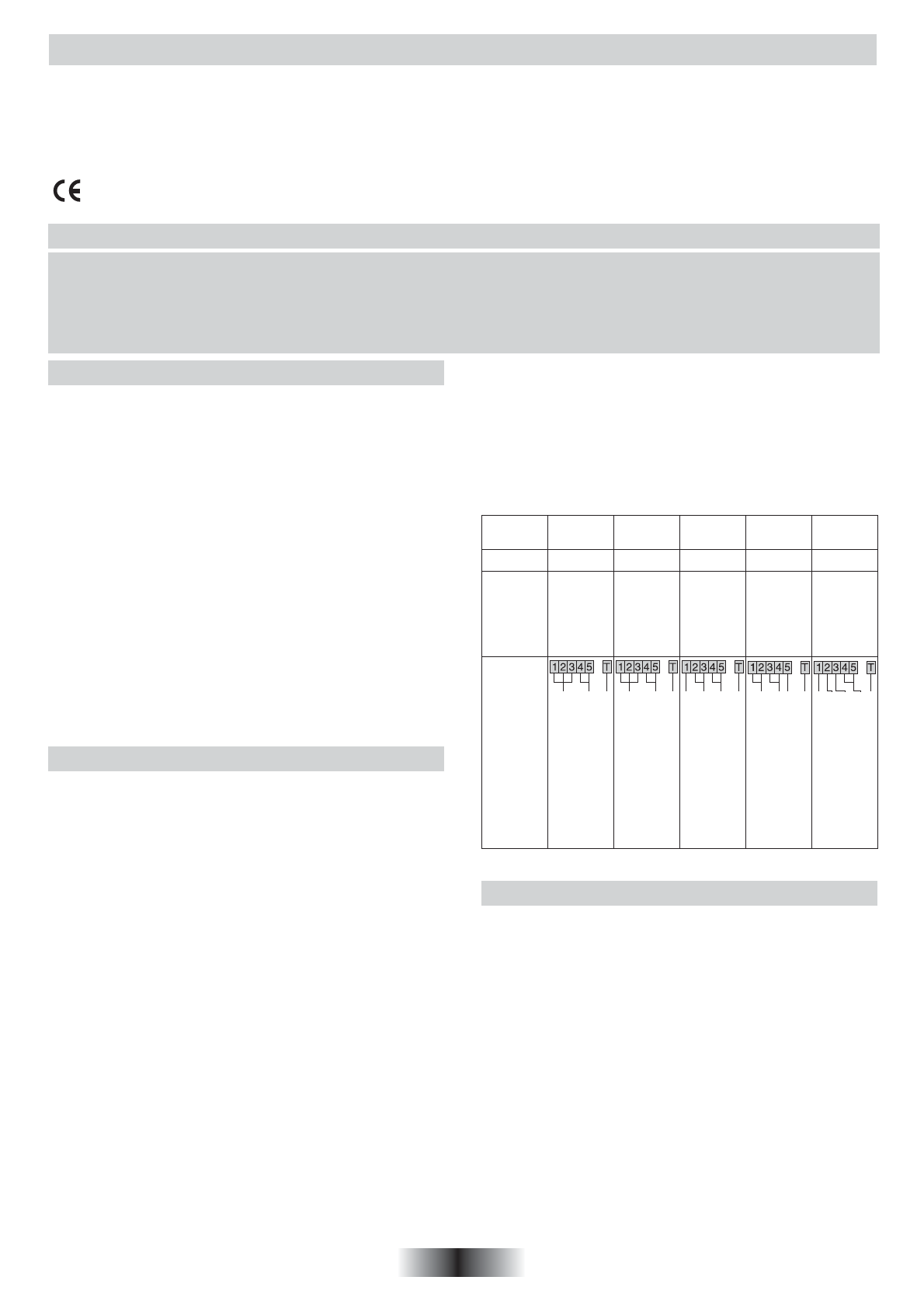

  5. PRESENTACIÓN

• Zona hilight :

 en la unidad de cocción se encuentra una banda

metálica conductora que la abarca uniformemente en su totalidad.
Es efectiva al cabo de 3 segundos, y está indicada para cocinar
de forma estable, homogénea y también para cocinar durante
largos periodos de tiempo.

La placa vitrocerámica permite aprovechar de mejor manera el
potente calor generado por los fuegos Hilight, acelerando de esta
manera la cocción. Las modificaciones estructurales mantienen
inalteradas las propiedades de resistencia del cristal a temperaturas
elevadas, y mejoran la capacidad de control de la potencia
distribuida. Con su principio «Sprinter», se obtiene una reducción
del tiempo de cocción de hasta un 15% dependiendo del tipo de
cocción y de los recipientes utilizados.

L'aparato e suministrado de un cable de alimentación sin toma
de corriente y permite la conexión exclusivamente con corriente
de 220-240 V entre fases o entre fase y neutro.

 • Conectar a una toma de corriente , el fusible debe elegirse
   en función de la tabla de conexión.

También es possible adaptar el aparato para una conexión en:

-Trifasico

220-240 V3~

-Trifasico 380-415

V2N~

Monofàsico

220-240V~

Bifàsico

220-240V2~

Bifàsico

380-415V2N~

Trifàsico

220-240V3~

Trifàsico

380-415V3N~

20 A

20 A

20 A

20 A

16 A

FUSIBLE

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

SECCION

CABLEADO

TYPE

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

5 G 1,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

PH Fase
puentear 1-2
puentear 2-3

N Neutro
puentear 4-5

T Tierra

CONEXION

CON LA

PLACA

A BORNES

Puentear:
establecer
un puente
con la ayuda
de una varilla
shunt

PH

N

T

PH

PH T

PH N

T

PH

PH

PH

PH T

T

PH

PH

PH N

PH Fase
puentear 1-2
puentear 2-3

PH Fase
puentear 4-5

T Tierra

PH Fase

PH Fase
puentear 2-3

N Neutro
puentear 4-5

T Tierra

PH Fase
puentear 1-2

PH Fase
puentear 3-4

PH Fase 5

T Tierra

PH Fase

PH Fase

PH Fase

N Neutro
puentear 4-5
T Tierra

2. INSTALACIÓN

  1. INSTRUCCIONES GENERALES

LEA ATENTAMENTE ESTE MANUAL PARA SACAR TODO EL PARTIDO DE SU ENCIMERA.
Le recomendamos conserve el manual de instalación y uso para poder consultarlo en el futuro, y anote, antes de la instalación de la
e n c i m e r a ,   e l   n ú m e r o   d e   s e r i e   d e l   a p a r a t o   p o r   s i   r e q u i e r e   l a   i n t e r v e n c i ó n   d e l   S e r v i c i o   d e  A s i s t e n c i a   T é c n i c a .

Todas las características se dan a título meramente indicativo. A causa de su intención de mejorar constantemente la calidad de su
producción, el Fabricante se reserva el derecho de aportar a sus aparatos modificaciones fruto de la evolución técnica, respetando
siempre las condiciones establecidas en el Código del Consumo.

Aparato confrome a la Directiva Europea 73/23/CEE e 89/336/CEE , sustituida respectivamente de 2006/95/CE  y 2004/108/CE,
y sucesivas modificaciones.

La instalación funcional de electrodomésticos en su entorno es una operación delicada que, de no efectuarse correctamente,
puede tener graves consecuencias para la seguridad de los usuarios. En estas circunstancias, es imprescindible confiar
esta tarea a un profesional, que la llevará a cabo según las normas técnicas vigentes. Si, a pesar de esta recomendación,
el usuario efectúa por sí mismo la instalación, el Fabricante declina toda responsabilidad en caso de fallo técnico del aparato,
tenga o no como consecuencia daños materiales o personales.

  3. EMPOTRAMIENTO

El mueble o el soporte en los cuales debe empotrarse la encimera,
así como las paredes del mueble que podrían yuxtaponerse al
mismo, deben ser de un material resistente a las altas temperaturas.
Además, es necesario que el revestimiento que recubre el mueble
o el soporte se fije con una cola resistente al calor para evitar que
se despegue.

Instalación (fig. B / D) :

• Con la encimera se entrega una junta de estanqueidad. Para

proceder a su colocación,

- darle la vuelta a la encimera, con la parte del cristal hacia abajo,

con cuidado de no dañar el cristal

.

- colocar la junta alrededor de todo el perímetro de la encimera.
- colocarla cuidadosamente en su lugar para evitar cualquier

infiltración en el mueble soporte.

• Hay que dejar un espacio libre de como mínimo 5 cm entre el

aparato y las paredes verticales cercanas.

• Si, en función de la instalación de la encimera, la parte inferior

de su cajón se encuentra cerca de una zona normalmente
accesible al manipular o ordenar, colocar una separación a
1   c m   d e l   f o n d o   d e l   c a j ó n   p a r a   e v i t a r   t o d o   r i e s g o
de quemadura o deterioro.

«La instalación del aparato citado en la referencia debe cumplir
la normativa vigente en el país de su instalación».
E l   F a b r i c a n t e   d e c l i n a   t o d a   r e s p o n s a b i l i d a d   e n   c a s o   d e
incumplimiento de esta disposición.

Atención:

• Antes de proceder a la conexión, compruebe el voltaje de

alimentación de su contador, el ajuste del disyuntor, el calibre
del fusible y la continuidad de la toma de tierra de la instalación.

• La conexión eléctrica a la red debe hacerse mediante una toma

de corriente con toma de tierra, o mediante un interruptor de
corte omnipolar.
Si el aparato requiere una toma de corriente, debe instalarse de
forma que dicha toma sea accesible.

• El cable de protección verde/amarillo debe estar conectado a

las bornas de tierra, al aparato por un extremo y a la instalación
por el otro.

• No seremos responsables de ningún incidente, ni de sus

eventuales consecuencias, derivado del uso de un aparato sin
toma de tierra, o conectado a una toma de tierra cuya continuidad
sea defectuosa.

• Cualquier intervención relacionada con el cable de alimentación

debe obligatoriamente ser efectuada por el Servicio de Asistencia
Técnica, o por una persona de cualificación similar.

  4. CONEXION ELÉCTRICA

22 ES
