16
Система
сабвуфера
Колонка окружающего звучания
Центральная
колонка
Фронтальная колонка В
Гнездо SUBWOOFER
При использовании сабвуфера со встроенным усилителем, включая YAMAHA Active Servo Processing
Subwoofer System, подключите входное гнездо сабвуферной системы к данному гнезду. В
соответствии с настройками меню SPEAKER SET, данный аппарат будет направлять низкочастотные
сигналы от фронтальных, центрального каналов и/или каналов окружающего звучания на данное
гнездо. Также, в соответствии с настройками меню SPEAKER SET, сигналы LFE (низкочастотный
эффект), генерированные во время декодирования программ Dolby Digital или DTS, также будут
направляться на данное гнездо.
Примечания
•
Частота отсечки гнезда SUBWOOFER – 90 Гц.
•
Если вы не собираетесь использовать сабвуфер, установите направление сигналов на фронтальную левую и
правую колонки, установив параметр “1D BASS” в меню настройки “SOUND 1 SPEAKER SET” на FRONT.
•
Для регулировки уровня громкости сабвуфера, воспользуйтесь системами управления на сабвуфере. Вы также
можете отрегулировать уровень громкости, используя пульт ДУ данного аппарата (смотрите раздел
“НАСТРОЙКА УРОВНЕЙ ГРОМКОСТИ КОЛОНОК” на стр. 45).
Фронтальная колонка А
Правая
Левая
Терминалы FRONT SPEAKERS
К данным колонкам можно подключить до двух
акустических систем. При использовании только
одной акустической системы, подключите ее к
терминалам FRONT A или FRONT B.
Терминалы SURROUND SPEAKERS
Данные терминалы предназначены для
подключения системы колонок окружающего
звучания.
Терминалы CENTER SPEAKER
Данный терминал предназначен для
подключения центральной колонки.
ПОДКЛЮЧЕНИЯ

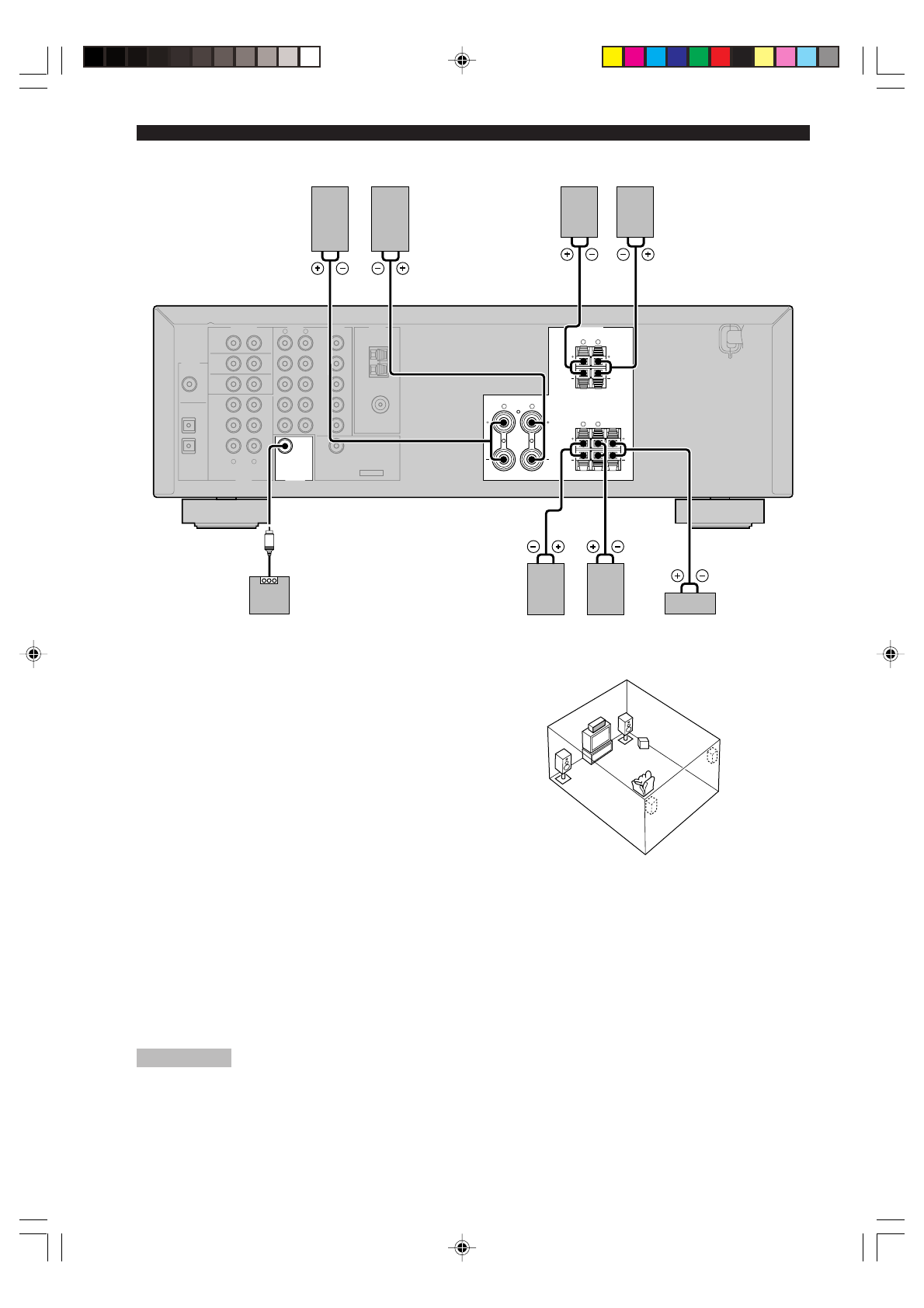

На диаграмме отображена схема расстановки
колонок в комнате прослушивания.
DIGITAL
INPUT
6CH INPUT
AUDIO
VIDEO
TUNER
SPEAKERS
AUDIO
OUTPUT
L
DVD
R
L
R
FRONT
SURROUND
SUB
WOOFER
CENTER
CD
DTV
/CBL
COAXIAL
OPTICAL
CD
IN
(PLAY)
MD
/CD-R
OUT
(REC)
DTV
/CBL
AM
ANT
FM
ANT
GND
75
Ω
UNBAL.
V-AUX
IN
VCR
OUT
SUB
WOOFER
MONITOR
OUT
DVD
3
2
1
L
FRONT
FRONT A OR B : 6
Ω
MIN. /SPEAKER
CENTER : 6
Ω
MIN. /SPEAKER
A
B
R
L
SURROUND
R
L
FRONT
CENTER
R
SURROUND : 6
Ω
MIN. /SPEAKER
CLASS 2 WIRING
3
6
5
2
1
4
1
2
4
3
6
5
Правая
Левая
Правая
Левая
RX-V350_WD06070_RU.p65 1/19/04, 8:24 PM
