ПОДКЛЮЧЕНИЯ

■

Подключения колонок

Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). Звучание от колонок будет отсутствовать при неправильно выполненном подключении, и
звучание будет неестественным с отсутствием низких частот при несоблюдении полярности при
подключении колонок.

ПРЕДОСТЕРЕЖЕНИЕ

•

Импеданс колонок должен соответствовать импедансу, указанному на тыловой панели данного
аппарата.

•

До подключения колонок убедитесь, что питание данного аппарата отключено.

•

Неизолированные провода колонок не должны соприкасаться друг с другом, или с любой
металлической частью данного аппарата. Это может привести к поломке данного аппарата и/
или колонок.

•

Используйте колонки с магнитнитным экраном. Если данный тип колонок все-же вызывает
помехи при использовании с экраном, разместите колонки на некотором расстоянии от экрана.

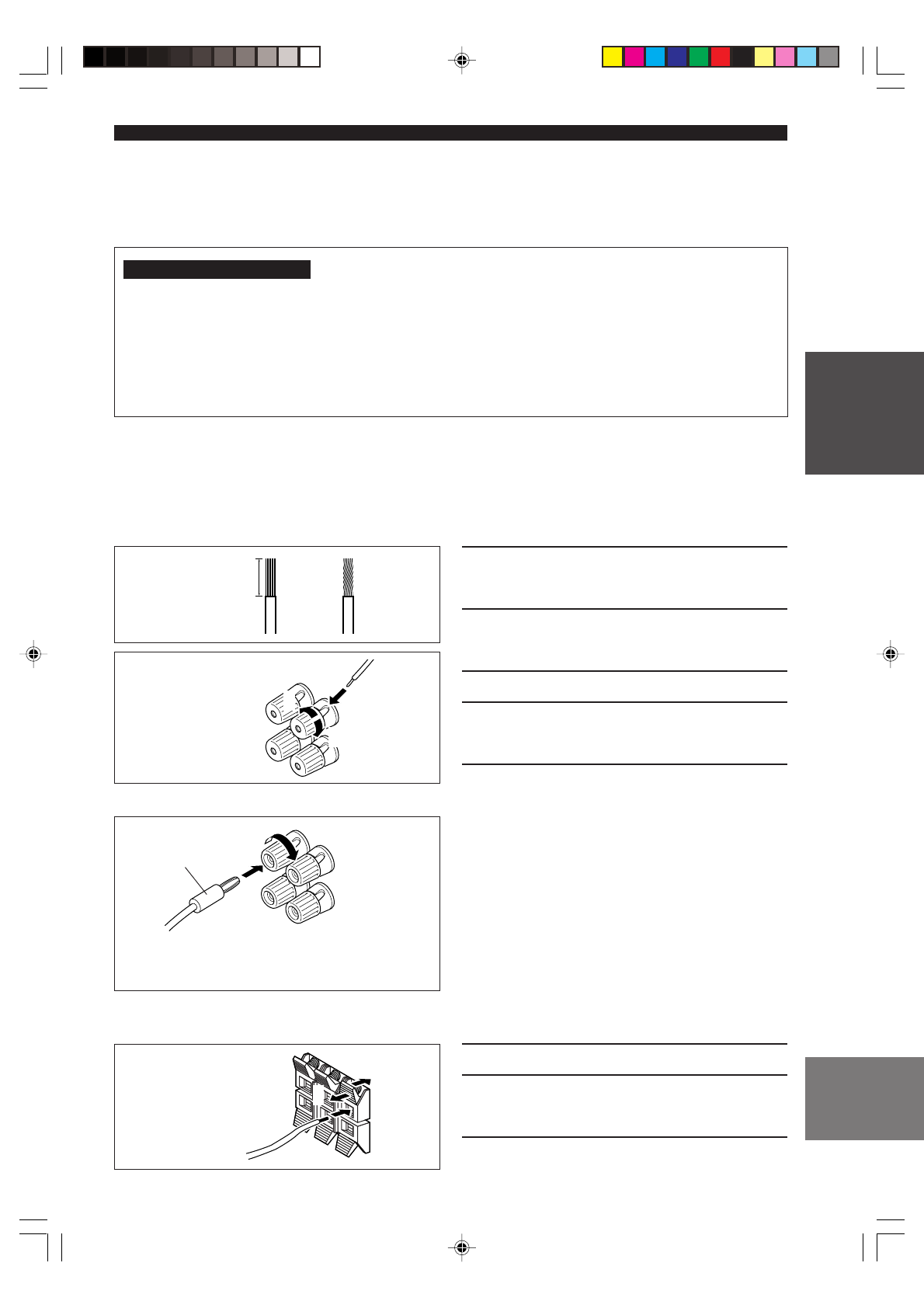

Подключение к терминалам FRONT A SPEAKERS

Кабель колонок на самом деле состоит из двух спаренных изолированных проводов, рядом друг с
другом. Поверхность одного провода отличается цветом или имеет другую форму, например, он
может быть отмечен полосками, нарезами или буграми. Подключите провод с полосками (нарезами,
т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к
терминалам “–” (черный).

Подключение к терминалам FRONT B, CENTER и SURROUND SPEAKERS

1

Удалите примерно 10 мм изоляционного
слоя на концах каждого провода кабеля
колонки.

2

Скрутите открытые концы проводов
кабеля для предотвращения короткого
замыкания.

3

Открутите головку.

4

Вставьте один провод неизолированной
частью в открытый промежуток с
внутренней стороны каждого терминала.

5

Закрутите головку для закрепления
провода.

Соединения с использованием “банановой”
вилки

(За исключением моделей для Соединенного
Королевства Великобритании и Северной
Ирландии, Европы и Азии)
Сначала закрутите головку, затем воткните
коннектор “банановой” вилки с задней стороны
соответствующего терминала.

1

Нажмите и откройте защелку.

2

Вставьте оголенную часть провода в
открытый промежуток каждого
терминала.

3

Отпустите защелку для закрепления
провода.

10 мм

1

2

Красный:
положительный (+)
Черный:
отрицательный (–)

3

4

5

“Банановый”
штеккер

(За исключением моделей для Соединенного

Королевства Великобритании и Северной

Ирландии, Европы и Азии)

3

1

2

Красный:
положительный (+)
Черный:
отрицательный (–)
