9

Ру
сс
кий

ПОДГ

О

Т

ОВКА К

ЭК
СПЛУ

А

Т

АЦИИ

DIGITAL

INPUT

6CH INPUT

AUDIO

VIDEO

TUNER

SPEAKERS

AUDIO

OUTPUT

L

DVD

R

L

R

FRONT

SURROUND

SUB

WOOFER

CENTER

CD

DTV

/CBL

COAXIAL

OPTICAL

CD

IN

(PLAY)

MD

/CD-R

OUT

(REC)

DTV

/CBL

AM

ANT

FM

ANT

GND

75

Ω

 UNBAL.

V-AUX

IN

VCR

OUT

SUB

WOOFER

MONITOR

OUT

DVD

3

2

1

L

FRONT

FRONT A OR B : 6

Ω

MIN. /SPEAKER

CENTER : 6

Ω

MIN. /SPEAKER

SURROUND : 6

Ω

MIN. /SPEAKER

A

B

R

L

SURROUND

R

L

FRONT

CENTER

R

CLASS 2 WIRING

ПОДКЛЮЧЕНИЯ

Перед подключением

компонентов

ПРЕДОСТЕРЕЖЕНИЕ

Не подключайте данный аппарат и другие
компоненты к источникам электроэнергии до
тех пор, пока не произведены все
подключения между компонентами.

•

Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный) и
“–” (черный). Для некоторых компонентов с
разными наименованиями гнезд требуется
применение других методов подключений. Для
подключения компонентов к данному
аппарату, руководствуйтесь инструкциями по
эксплуатации к каждому компоненту.

•

После выполнения всех подключений,
убедитесь еще раз, что подключения были
произведены надлежащим образом.

•

Наименования гнезд соответствуют
наименованиям на селекторе источника
поступающего сигнала.

■

Выполнение подключений к
цифровым гнездам

На данном аппарате имеются цифровые гнезда
для прямой передачи цифровых сигналов по
коаксиальному или оптико-волоконному кабелю.
Цифровые гнезда могут быть использованы для
входных битовых потоков PCM, Dolby Digital и
DTS. Для прослушивания многоканальных
аудиозаписей с DVD и т.д. с эффектами DSP,
используйте цифровые подключения. Оба
цифровых входных гнезда совместимы с
цифровыми сигнали с частотой стробирования
96 кГц.

Примечание

•

Гнездо OPTICAL данного аппарата соответствует
стандарту EIA. Данный аппарат может работать
неправильно при использовании оптико-волоконного
кабеля, не соответствующего стандарту EIA.

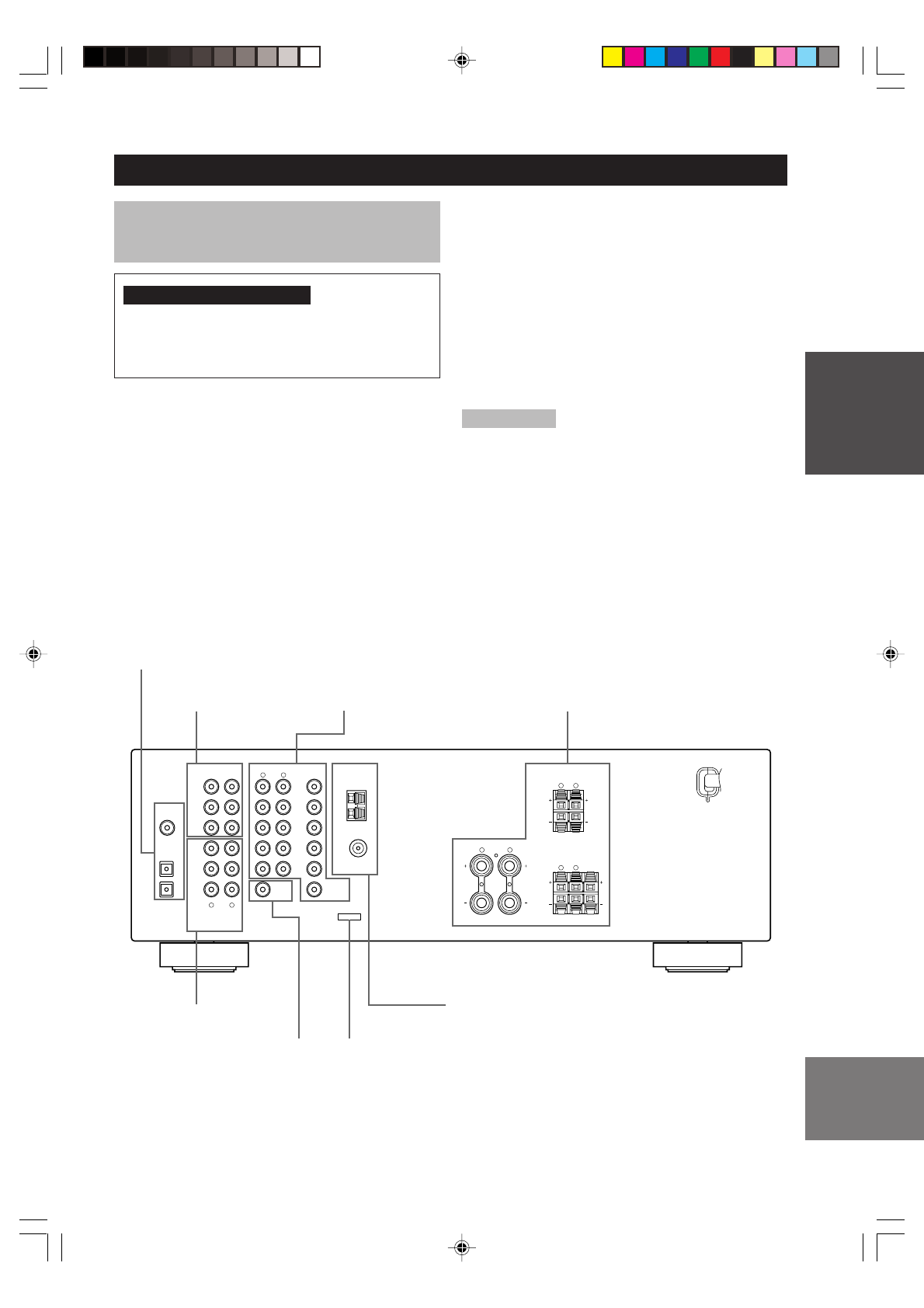

Гнезда аудиокомпонентов
(стр. 11)

Гнезда DIGITAL INPUT
(стр. 9–11)

Входные терминалы антенн
(стр. 12)

Штеккеры колонок
(стр. 16)

Гнезда видеокомпонентов
(стр. 10)

Гнезда 6CH INPUT
(стр. 13)

Гнездо SUBWOOFER

OUTPUT (стр. 16)

Данное гнездо предназначено для заводского
использования.
Не подключайте никакого оборудования к
данному гнезду.
