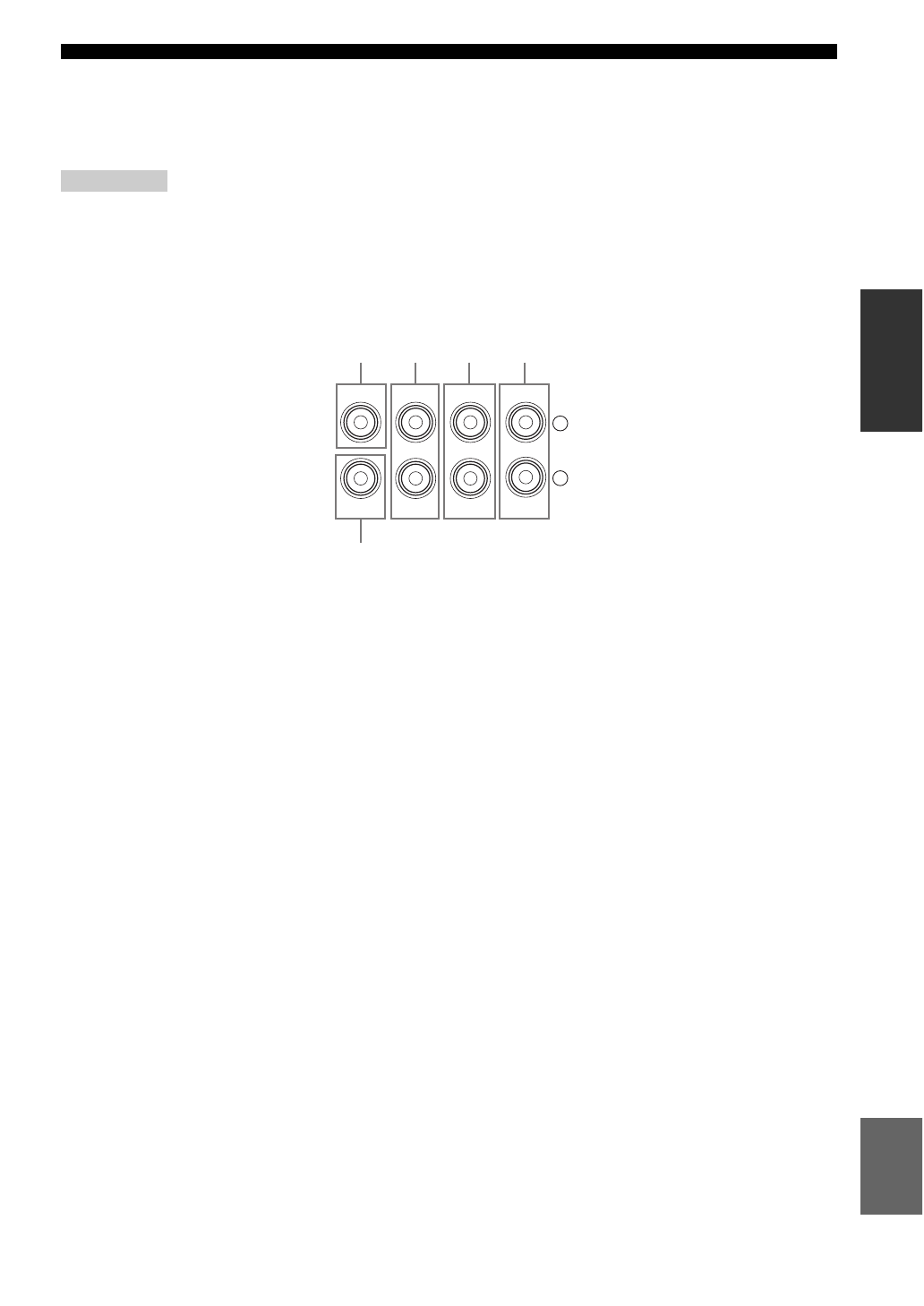

Подключение внешнего усилителя

Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования.
Однако, если нужно добавить больше мощности к воспроизведению колонок или если вы хотите
использовать другой усилитель, подключите внешний усилитель к гнездам PRE OUT.

• При выполнении подключений к гнездам PRE OUT, не делайте подключений к терминалам SPEAKERS.
• Каждое гнездо PRE OUT выводит сигналы одинакового с соответствующими терминалами SPEAKERS канала.
• С помощью органов управления на сабвуфере, отрегулируйте уровень громкости сабвуфера.
• Некоторые сигналы не могут выводиться на гнездо SUBWOOFER PRE OUT, в зависимости от настроек

“SPEAKER SET” (смотрите стр. 77).

• Можно воспользоваться функцией автоматической настройки даже при использовании внешнего усилителя

(смотрите стр. 37).

1

Гнездо CENTER PRE OUT

Выходное гнездо центрального канала.

2

Гнезда FRONT PRE OUT

Выходные гнезда фронтального канала.

3

Гнезда SURROUND PRE OUT

Выходные гнезда канала окружающего звучания.

4

Гнезда SUR.BACK/PRESENCE PRE OUT

Выходные гнезда тылового канала окружающего
звучания или канала присутствия. При
подключении только одного внешнего усилителя
к тыловому каналу окружающего звучания,
подключите его к гнезду SINGLE (SB).

y

• Установите “SUR.B L/R SP” на “LRGx2”, “LRGx1”,

“SMLx2” или “SMLx1” и “PRESENCE SP” на “NONE”
(смотрите стр. 78) для вывода сигналов тылового
канала окружающего звучания на гнезда SUR.BACK/
PRESENCE PRE OUT.

• Установите “PRESENCE SP” на “YES” и “SUR.B L/R

SP” на “NONE” (смотрите стр. 78) для вывода сигналов
канала присутствия на гнезда SUR.BACK/PRESENCE
PRE OUT.

• При установке “BI-AMP” на “ON” (смотрите стр. 19),

данный аппарат выводит аудиосигналы фронтального
канала на гнезда SUR.BACK/PRESENCE PRE OUT.

5

Гнездо SUBWOOFER PRE OUT

Подключение сабвуфера со встроенным
усилителем.

Примечания

PRE OUT

SUB

WOOFER

CENTER

FRONT

SURROUND

PRESENCE

SUR.BACK/

SINGLE(SB)

R

L

5

4

3

2

1
