16

 Ru

Соединения

Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный).
При плохих соединениях, данный аппарат не может аккуратно воспроизводить источники приема.

• Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или

формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).

• Через терминалы SP1 можно подключить колонки Zone 2 или Zone 3, а также колонки присутствия (смотрите стр. 108).
• К данному аппарату можно подключать тыловые колонки окружающего звучания и колонки присутствия, однако, они не

выводят звучание одновременно. Данный аппарат автоматически переключает колонки присутствия и тыловые колонки
окружающего звучания, в зависимости от источников приема и выбранных программ звукового поля. Можно установить
приоритетность для любой акустической системы, используя параметр “PRIORITY” в “MANUAL SETUP” (смотрите стр. 79).

■

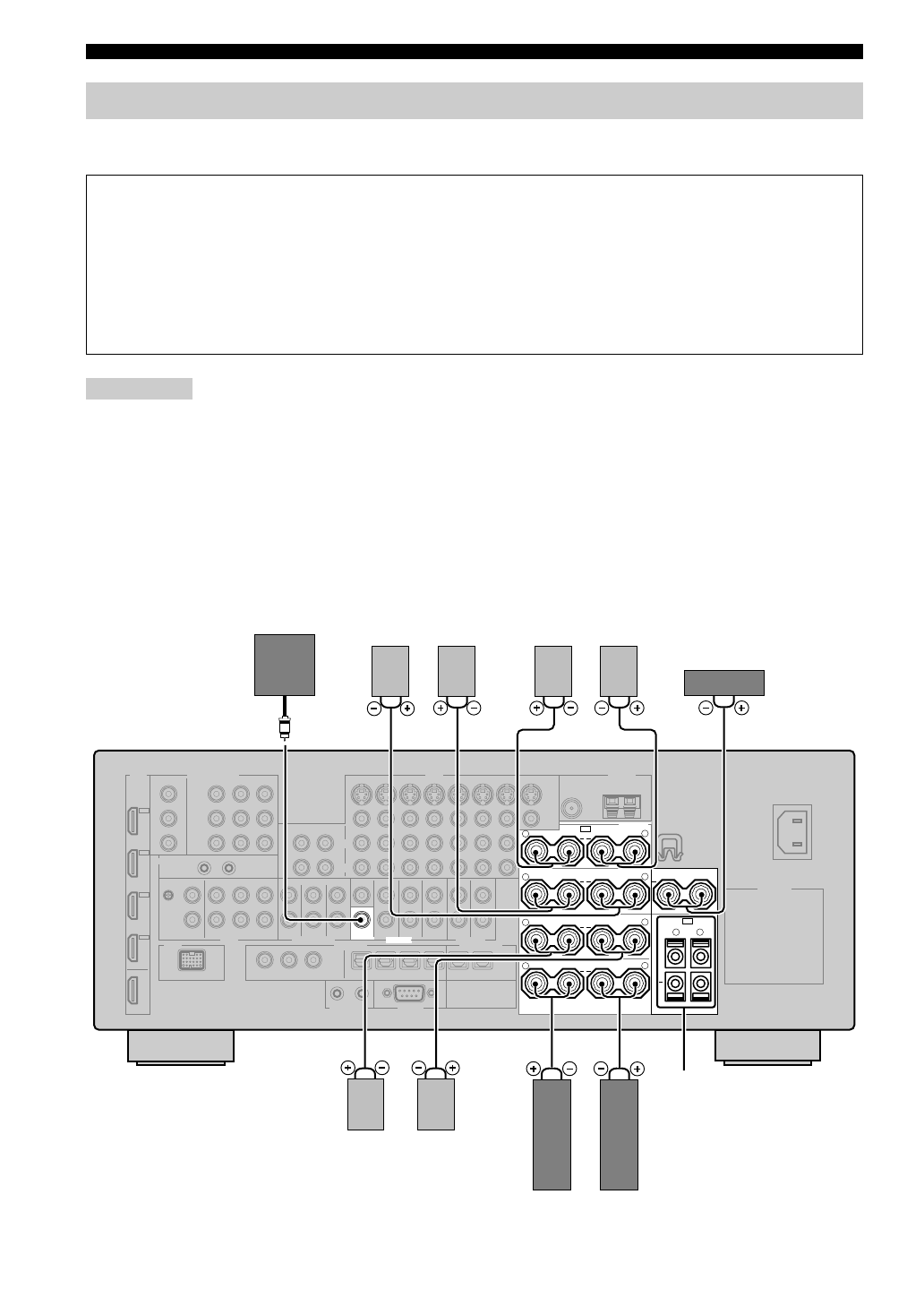

Для 7.1-канальной настройки колонок

Подключение колонок

Предупреждение

•

Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 33).

•

Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической частью
данного аппарата. Это может привести к поломке данного аппарата и/или колонок.

•

Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.

•

При подключении колонок на 6 Ом, обязательно установите “SPEAKER IMP.” на “6

Ω

MIN” до использования данного

аппарата (смотрите стр. 33). Также можно использовать колонки на 4 Ом в качестве фронтальных колонок (смотрите стр. 113).

Примечания

SPEAKERS

CENTER

BI-AMP

SURROUND BACK/

PRESENCE/ZONE 2/ZONE 3

SP1

FRONT

SURROUND

ZONE 2/ZONE 3

SINGLE

SP2

PRE OUT

SUB

WOOFER

+

+

+

R

L

R

L

+

+

+

R

L

+

+

R

L

+

+

R

L

Фронтальные колонки

Колонки

окружающего

звучания

Колонки присутствия

Сабвуфер

Правая

Левая

Левая

Центральная

колонка

Тыловые колонки

окружающего звучания

Правая

Левая

Левая

Правая

Правая

Колонки Zone 2 или Zone

3 (смотрите стр. 108)
