Шаг

 2:

Настройка

6

Шаг 1:

Соединение

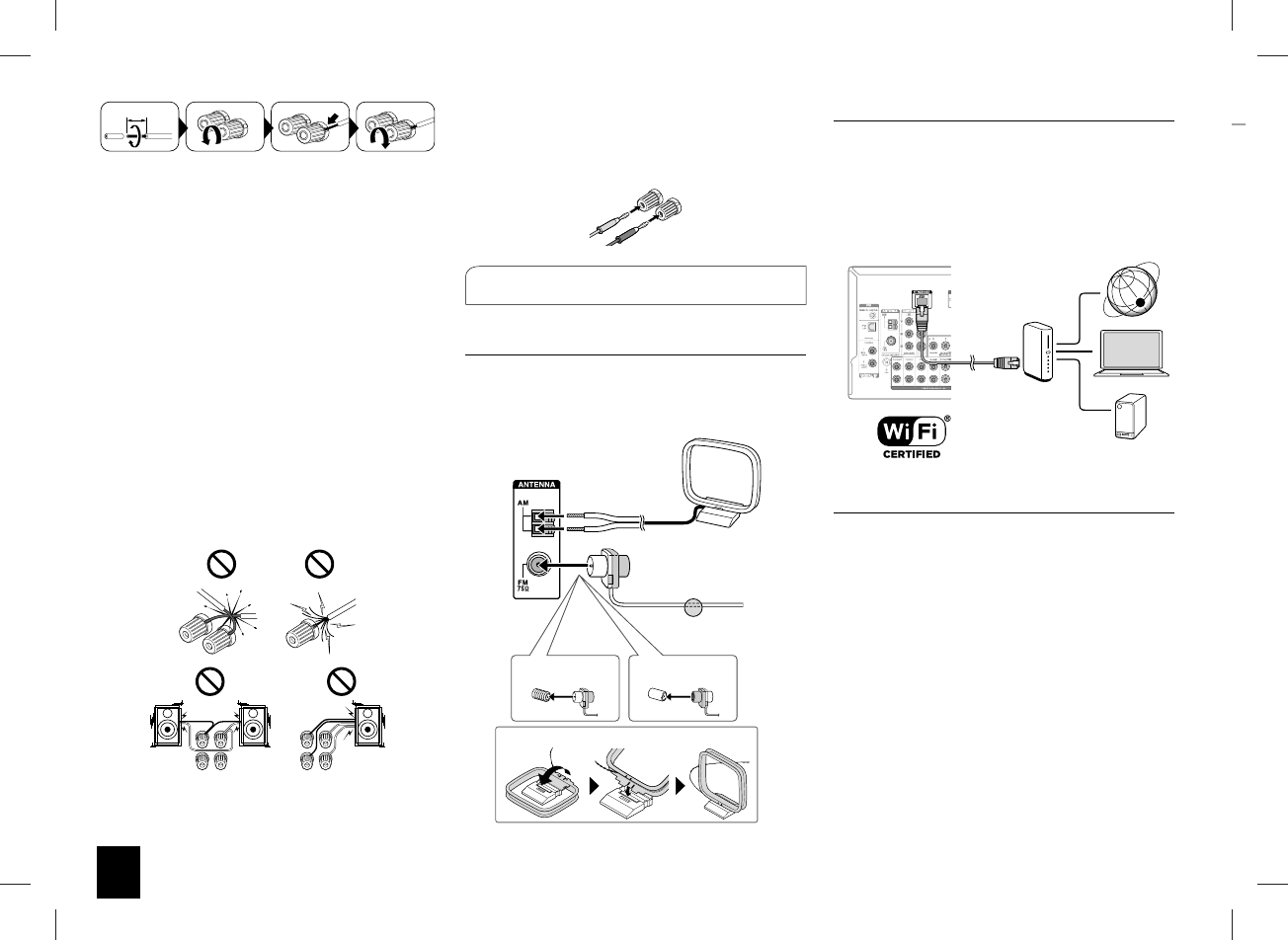

Зачистите примерно по 12 –15 мм изоляции с концов кабеля,
плотно скрутите жилы проводника, и подсоедините к клеммам.
Правильно подключайте – плюсовые (+) клеммы только к
плюсовым (+) клеммам, и минусовые (–) клеммы только к
минусовым (–) клеммам для каждого канала.
Если вы их перепутаете, бас будет худосочным, звук не в фазе
и не натуральный. Прикрепите прилагаемые цветные наклейки
к плюсовым (+) концам кабелей каждого канала – это поможет
сделать правильные соединения. Выходной разъем «Сабвуфер»
поддерживает подключение сабвуфера со встроенным
усилителем мощности. Установите переключатель выбора
частоты среза для фильтра сабвуфера в положение DIRECT. Если
сабвуфер не имеет переключателя частоты среза для фильтра,
но имеет ручку плавной регулировки этой частоты, поверните ее
на максимальную частоту. Если сабвуфер не имеет встроенного
усилителя мощности, вы можете подключить усилитель мощности
между ресивером и сабвуфером.

•

В момент покупки настройка акустических систем находится
в положении 7.1 ch. Вы можете изменить ее вручную или с
помощью процедуры автоматической настройки колонок.

•

Короткое замыкание плюсового + и минусового концов кабеля
или касание проводниками кабеля задней панели устройства
может привести к поломке. Также не подключайте два или
несколько кабелей к одной колонке или же одну колонку к
нескольким разъемам.

•

Использование АС с более низким импедансом, чем
установленный, может привести к отказу ресивера.

Использование коммерчески доступных разъемов типа
"бананы"

: Затяните клемму громкоговорителя до упора перед

тем, как вставить этот штекер "банан".
Не вставляйте центральную жилу кабеля непосредственно
в центральное отверстие клеммы для АС.(для
североамериканских моделей).

Подсоединение АМ/ FM антенн

Подсоедините поставляемые антенны для приема АМ/FM
радиопередач. При первом прослушивании настройтесь на FM
радиостанцию и найдите положение и ориентацию антенны,
обеспечивающее наилучший прием.

Рамочная АМ антенна

(прилагается)

Комнатная FM антенна
(прилагается)

С помощью кнопок
зафиксируйте антенну
на стене.

Модели для Северной
Америки и Тайваня

Европейская, австрали-
йская и азиатская модели

Подсоединение к компьютерной сети

Вы можете слушать интернет-радио и потоковое аудио по
DLNA, подсоединив AV ресивер к вашей домашней сети LAN.
AV ресивер можно подсоединить к LAN порту на роутере с
помощью Ethernet кабеля или к беспроводному LAN роутеру
по Wi-Fi. В случае проводного соединения подключите
Ethernet кабель к порту Ethernet. По вопросам настройки Wi-Fi
обращайтесь в Раздел 2 Шага 4: «Подсоединение к сети» или
«Настройка». "Step 2: Setting Up".

Интернет-радио

Роутер

ПК

NAS медиа-сервер

Подсоединение наушников

Подсоедините пару стереофонических наушников со
стандартным штекером (1/4 дюйма или 6.3-мм) к гнезду
PHONES AV-ресивера. При подсоединении наушников к
гнезду PHONES колонки отключаются

* Если вы выбрали режим прослушивания, иной чем Pure
Audio, Stereo, Mono или Direct, то при подсоединении
наушников режим прослушивания устанавливается в
Stereo.

3

Прочие соединения

1/2"-5/8"(12-15 mm)

Сборка рамочной АМ антенны (прилагается)
