Обнаружение и устранение неисправностей

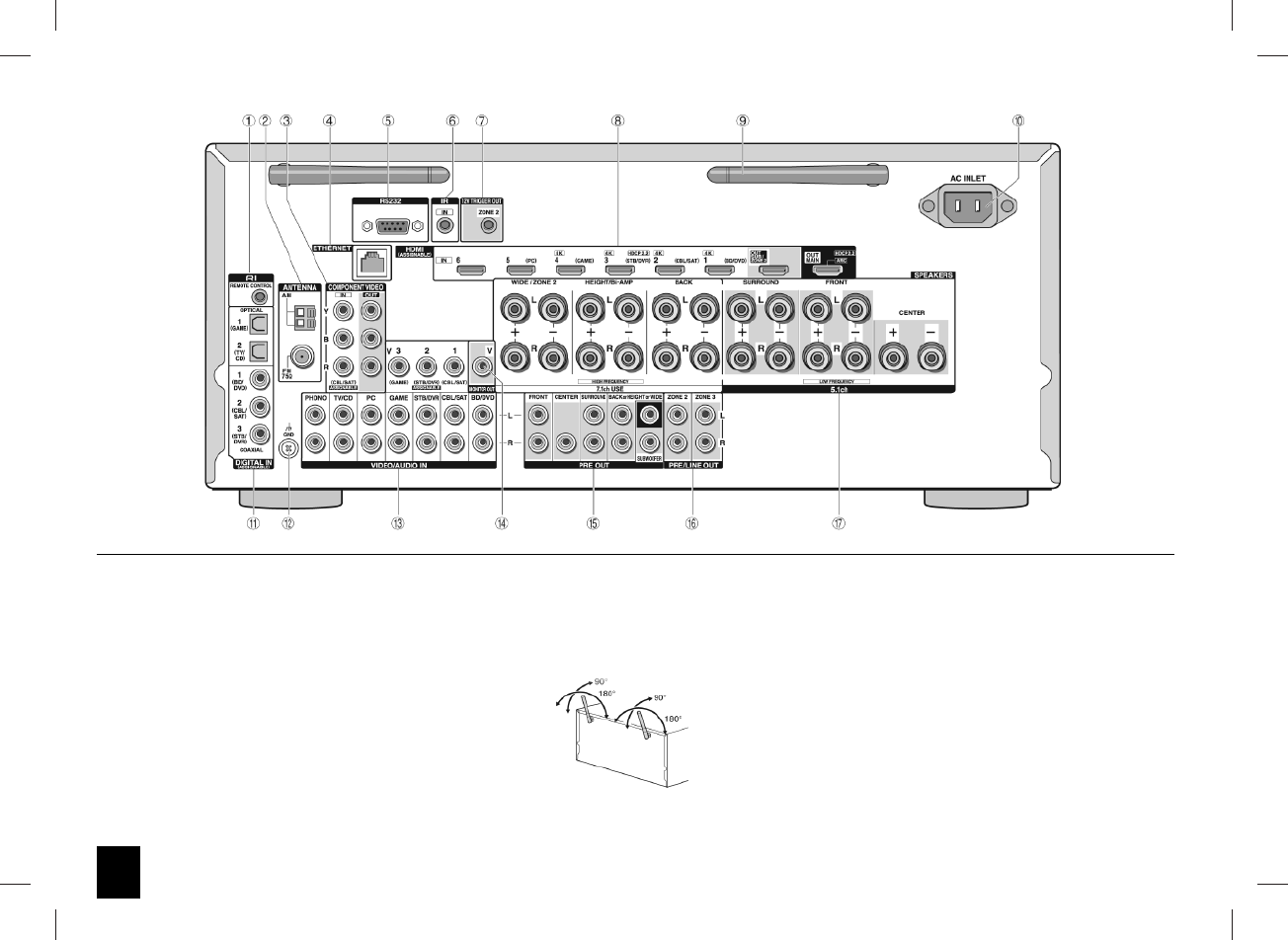

Задняя панель

Разъем дистанционного управления по шине RI - RI
REMOTE CONTROL: продукт Onkyo с разъемом RI
можно подсоединить и синхронизировать управление с
ресивером.

Разъемы FM антенна (75 Ом) и АМ антенна: для
подсоединения прилагаемых антенн

Разъемы COMPONENT VIDEO IN и OUT: Разъемы
компонентного видео.

Порт ETHERNET: для соединения с локальной сетью.

RS232 port: для соединения с системой домашней
автоматики. (*)

IR jack: для соединения с мультирумным комплектом для
дистанционного управления.(*)

12V TRIGGER OUT jack: позволяет подключить устройство,
расположенное в отдельной комнате, чтобы включать и
выключать его вместе с ресивером. (*)
*Необходимо иметь специальные устройства и кабельные
соединения, чтобы использовать функции управления
пунктов 5 - 7. Обратитесь в магазин за консультацией.

Разъемы HDMI IN и OUT: Для передачи цифовых аудио
и видео сигналов между ресивером и подсоединенными
устройствами.

Антенны для беспроводной связи: для Wi-Fi соединения
или при использовании Bluetooth-совместимого
устройства. Выберите их ориентацию по максимуму
сигнала.

Разъем AC INLET: для сетевого шнура

Разъемы DIGITAL IN COAXIAL/OPTICAL: Для приема
цифовых аудио сигналов

Разъем GND: Сюда подсоединяется провод заземления от
винилового проигрывателя

Разъемы композитного видео и аналогового аудио: Для
приема аналоговых аудио и видео сигналов.

Разъем MONITOR OUT V: Для вывода видео сигналов на
подсоединенный монитор или телевизор.

Разъемы PRE OUT: Для подсоединения усилителя
мощности или активного сабвуфера

Разъемы ZONE 2 ИЛИ ZONE 3 PRE/LINE OUT: Audio
output jacks connected to the pre-main amplifier for multi-
zone playback in a separate room.Для вывода аналоговых
аудио сигналов с выхода предусилителя ресивера на
дополнительный усилитель в ZONE 2 или ZONE 3.

Клеммы SPEAKERS: для подсоединения комплекта АС.
Для использования функции multi-zone, подсоедините
колонки в отдельной комнате к разъемам ZONE2 на
ресивере.
