Шаг

 1:

Соединения

Персональный компьютер

HDMI кабель

ТВ - приставка/цифровой видео

рекордер и т.п.

Спутниковая/кабельная

приставка и т.п.

Blu-ray /DVD плеер

ТВ

Игровая приставка

*Для использования функции ARC, подсоедините на

телевизоре тот HDMI разъем, который совместим с ARC.

1

Соединение с TV, не поддерживающим функцию ARC

*Выберите нужное соединение

для вашего ТВ

Подсоединение TV и плееров

Важно:

 Не подключайте сетевой шнур, пока не закончите все

другие соединения.

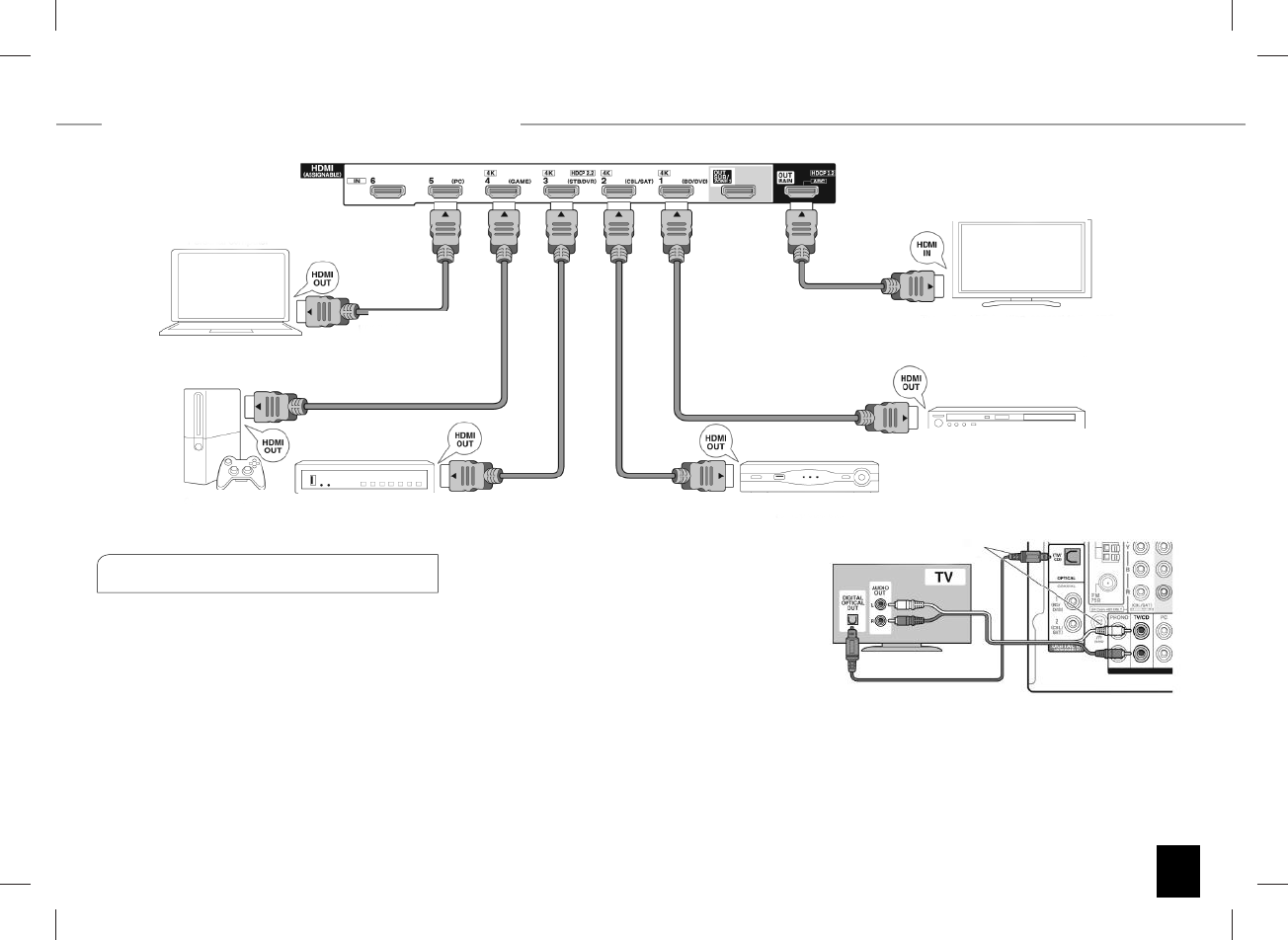

Подсоединение с помощью HDMI  кабеля

AV ресивер оснащен множеством HDMI разъемов на задней
панели, и каждый их них соответствует кнопке селектора
входов с тем же названием на передней панели. Например,
Blu-ray плеер будет соединен с разъемом IN 1, а кнопка BD/
DVD на передней панели будет использоваться для включения
прослушивания воспроизводимого звука (если плеер совместим
со стандартом CEC, нужный вход будет выбран автоматически).
Если вы хотите подсоединить еще один Blu-ray плеер, вы
сможете использовать любой другой разъем кроме IN 1.
Назначение входных разъемов и кнопок селектора можно
изменить. Как это можно сделать, смотрите в Расширенной

инструкции - Advanced Manual (http://onkyo-rus.ru/page?page_
id=2115).
Чтобы подключите TV к AV ресиверу, соедините выход
HDMI OUT MAIN ресивера с входным разъемом HDMI на
телевизоре с помощью HDMI кабеля. С помощью этого
соединения можно будет выводить на экран телевизора
меню настроек AV ресивера или же передавать аудио/видео
сигналы с плеера прямо на TV. Если ваш TV поддерживает
функцию ARC (Audio Return Channel – канал возврата аудио),
можно будет воспроизводить звук телевизора через колонки,
подсоединенные к AV ресиверу, не делая дополнительных
соединений.
Если ваш TV не поддерживает функцию ARC, потребуется,
дополнительно к соединению с разъемом HDMI OUT,
проложить цифровой оптический кабель между цифровым
ауlио выходом TV и входом DIGITAL IN OPTICAL AV ресивера
или же аналоговый аудио кабель между аудио выходом TV и
аналоговым входным разъемом TV/CD на AV ресивере.

Еще один телевизор может быть подсоединен к разъему HDMI
OUT SUB. В таком случае нажимайте кнопку MONITOR OUT
на ресивере несколько раз для вывода "SUB" или "MAIN+SUB"
и выберите метод вывода. На вспомогательном выходе (sub)
можно вывести окно Интернет-функций, USB или Bluetooth
воспроизведения.
