4

Шаг 1:

Соединение

5

 Используйте композитный видео кабель для подсоединения

TV с композитным входом или плеера с таким же композитным
выходом.

Композитный видео кабель

С помощью этого разъема можно также использовать
мультизонные функции. Подробности смотрите в Разделе 6
"Using the multizone function" или в секции «Настройки» - "Step 3:
Playing Back".
AV ресивер поддерживает функцию сквозного пропуска HDMI
Through, которая позволяет проходить через него сигналам
от плеера на TV, даже когда AV ресивер находится в режиме
ожидания standby. Необходимо сделать соответствующие
настройки, чтобы активировать системные функции – выбор
связи по HDMI с CEC-совместимым устройством, соединение с
ARC-совместимым ТВ и функцию HDMI Through. См. Раздел "2nd
Step : Source Connection" или "Step 2: Setting Up".
• Для просмотра видео, защищенного протоколом HDCP2.2,
подсоедините плеер к разъему IN3, а TV к - выходу HDMI OUT
MAIN ресивера. Ваш плеер и TV должны поддерживать HDCP2.2.
• Для воспроизведения 4K или 1080p видео, используйте
высокоскоростной HDMI кабель.
• Имеется возможность послать на TV аудио и видео с
мобильного устройства, оснащенного MHL, путем подсоединения
его к разъему AUX INPUT HDMI/MHL на передней панели.

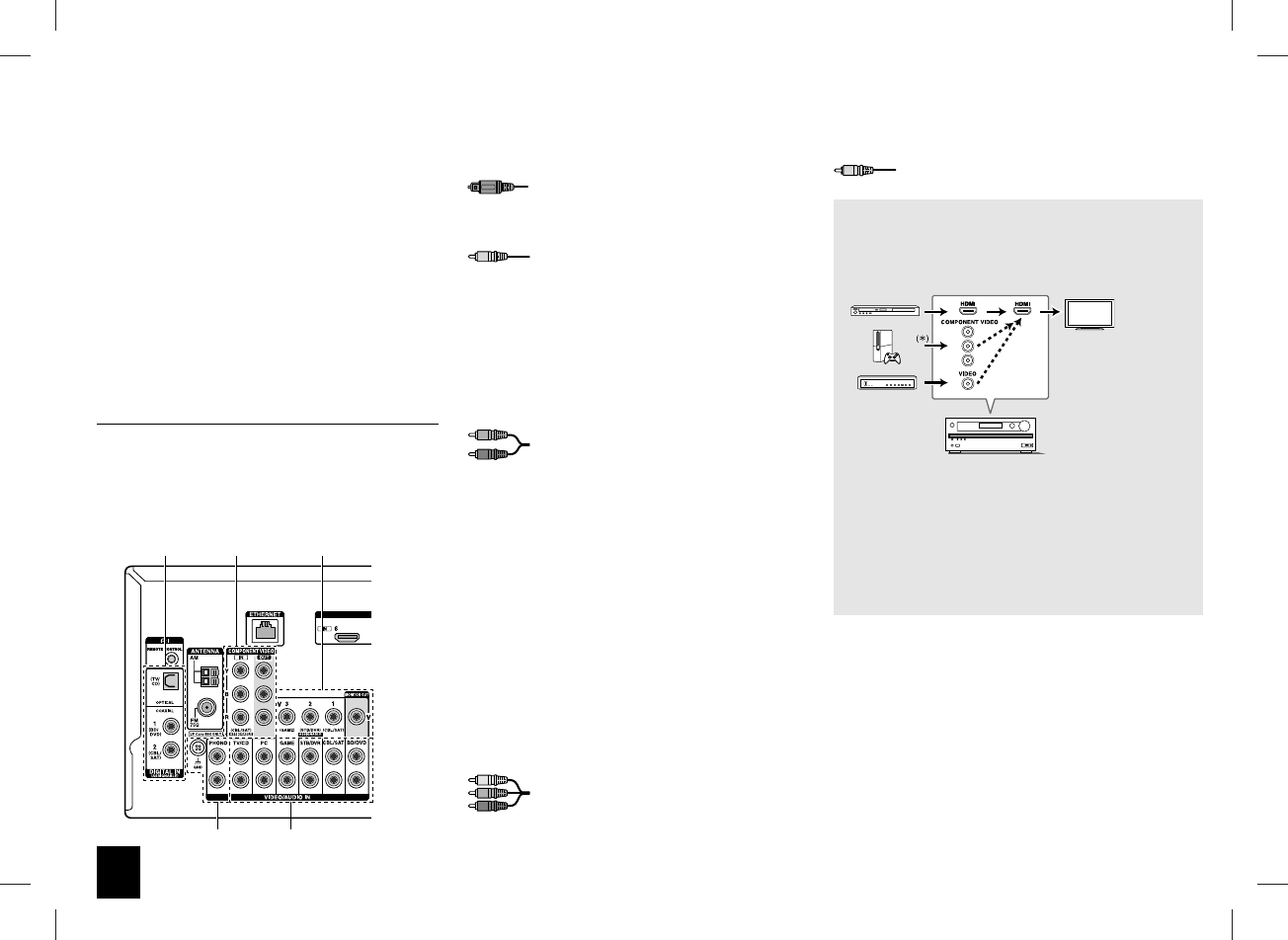

Подсоединение компонентов без HDMI

Если ваш AV компонент не имеет разъемов HDMI jack,
используйте другие доступные разъемы для соединения с
ресивером. Как и HDMI разъемы, остальные разъемы на этом
ресивере также имеют заранее назначенные кнопки селектора
входов на передней панели. При подключении какого-либо
устройства обращайте внимание на имя кнопки селектора
входов, связанное с данным разъемом.



Подключение аудио сигналов

1

 Digital connection – Цифровое соединение: Используйте

цифровой оптический (OPTICAL) или коаксиальный (COAXIAL)
аудио кабель для соединения.

цифровой оптический кабель (OPTICAL)
*Так как цифровой оптический разъем ресивера
имеет крышечку, надавите на нее кончиком кабеля
и вставьте его до упора.

цифровой коаксиальный кабель (COAXIAL)

2

Analog connection – Аналоговое соединение: Используйте

аналоговый аудио кабель для соединения с плеером.
Для выдачи аудио с Blu-ray плеера или другого подобного
плеера, как источника для Zone, вам потребуется сделать
аналоговое соединение с помощью аналогового аудио кабеля
между соответствующими разъемами плеера и этого ресивера.
Для получения более подробной информации о мультизонных
функциях, см. раздел 6 «Использование мультизонных функций»
-"Using the Multi-zone function" или «Шаг 3: Воспроизведение» -
"Step 3: Playing Back".

Аналоговый аудио (RCA) кабель

3

 Соединение с виниловым проигрывателем: Если в нем

используется головка звукоснимателя типа MM и у него не
встроенного фонокорректора, подсоедините его к разъемам

3

 PHONO. Если у винилового проигрывателя есть встроенный

фонокорректор, подсоедините его к разъемам (2) TV/CD.
* Если в нем используется головка звукоснимателя типа
MM, подключите фонокорректор совместимый с головкой
звукоснимателя типа MC между ресивером и проигрывателем
виниловых пластинок, соединив его с разъемом (2) TV/CD. За
более подробной информацией обращайтесь в Инструкцию на
проигрыватель.
* Если проигрыватель виниловых пластинок имеет клемму
заземления, соедините ее с разъемом GND на вашем ресивере.
Если при этом шум увеличится, отсоедините кабель обратно.



Соединение для видео сигналов

Ресивер оснащен функцией масштабирования видео. За более
подробной информацией обращайтесь, в раздел справа.

4

 Используйте компонентный видео кабель для подсоединения

TV с компонентными входами и плеера.

Компонентный видео кабель
*Он передает видео лучшего качества, чем
композитный.

1

3

4

5

2

AV Receiver

Видео сигналы, поступающие на композитный видео вход или
на входные разъемы COMPONENT VIDEO преобразуются в
HDMI сигналы и затем выдаются на выходные HDMI разъемы.
Имейте в виду, что преобразование входных цифровых аудио
сигналов в аналоговые и наоборот – невозможно.

¼

¼

Когда видео сигналы, поступающие на разъемы COMPONENT VIDEO
масштабируются и выдаются на HDMI OUT выходы, установите
выходное разрешение плеера в положение 480i/576i. Если вход
имеет разрешение 480p/576p или выше, появится сообщение,
подсказывающее сменить разрешение. Если же ваш плеер не
поддерживает на выходе разрешение 480i/576i, используйте его
композитный видео выход.

¼

¼

Если несколько видео сигналов поступают на одну входную систему, на
выходе появятся сигналы в следующем порядке: HDMI, компонентный
или композитный.
