Шаг 1:

Соединение

2

Подсоединение акустических систем

45

12

3

6

Важно:

Не подключайте сетевой шнур, пока не закончите все

другие соединения.

1

2

Фронтальные АС

3

Центральная АС

4

5

Тыловые  АС

6

Сабвуфер

*Можно подсоединить до двух сабвуферов

В идеале фронтальные колонки и АС центрального канала
должны  быть установлены по высоте не слишком далеко от
экрана. Что касается тыловых АС, их рекомендуется установить
немного позади от места прослушивания и чуть выше, чем
уши слушателя, поскольку от них предпочтительно получить
диффузный (рассеянный звук) вместо прямого излучения.
Так как басовые звуки воспроизводятся сабвуфером менее
направленно, можно поместить его в любом месте. Выберите
для сабвуфера наилучшее положение, при котором все басы
можно четко услышать, при реальном воспроизведении.

Зачистите примерно по 12 -15 мм изоляции с концов кабеля,
плотно скрутите жилы проводника, и подсоедините к клеммам.
Правильно подключайте - плюсовые (+) клеммы только к
плюсовым (+) клеммам, и минусовые (-) клеммы только к

Подсоединяйте АС с импедансом от 6

Ω

 до 16

Ω

.

Использование АС с более низким импедансом может
привести к отказу ресивера.

1/2"-5/8"(12-15 mm)

Сабвуфер со встроенным
усилителем мощности.

Surround R

Surround L

Front R

Front L

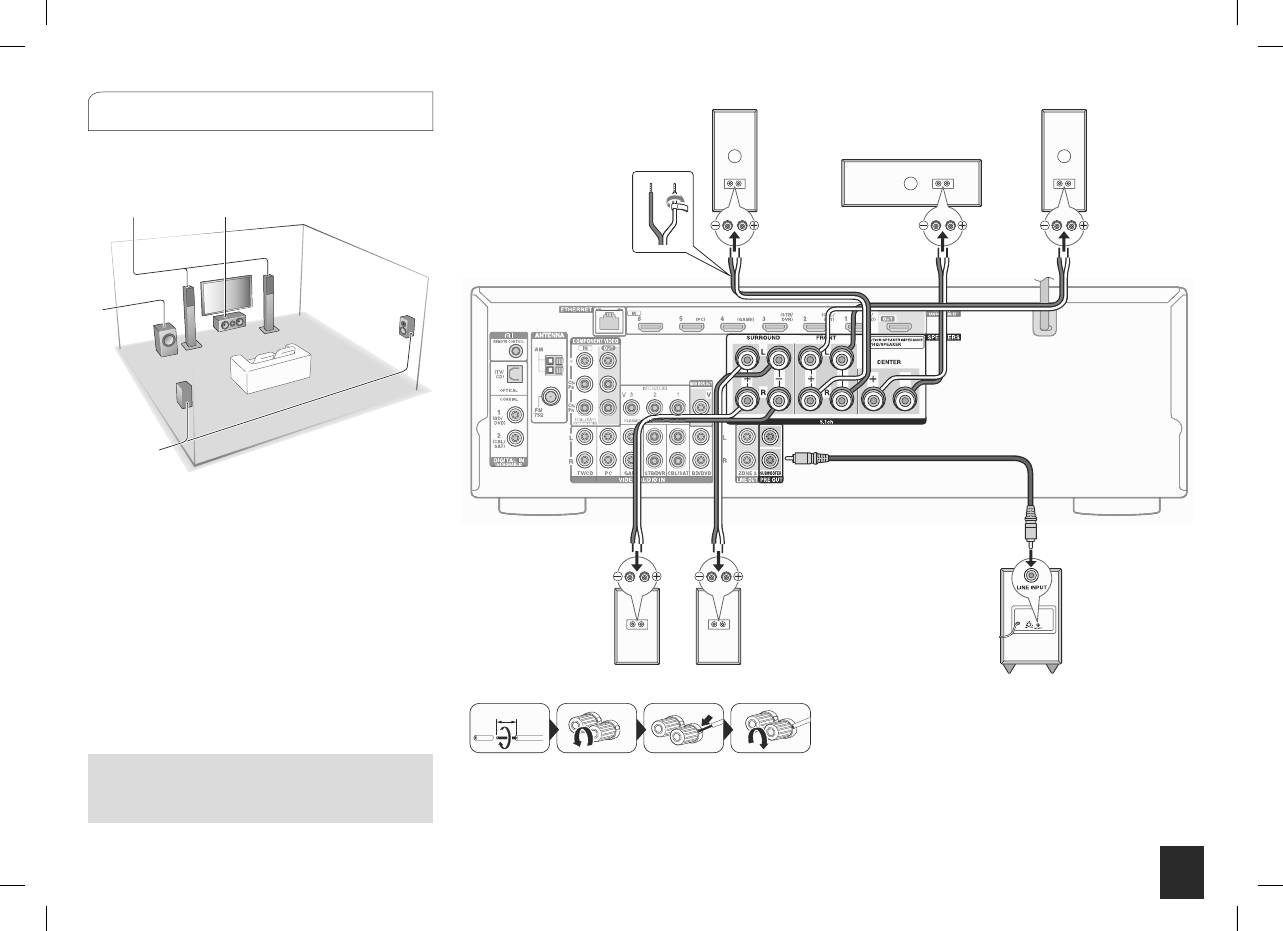

Подсоедините акустические

системы: Правильно
подключайте - плюсовые (+)

клеммы только к плюсовым
(+) клеммам, и минусовые (-)

клеммы только к минусовым
(-) клеммам. Использование

входящих в комплект
цветных наклеек поможет

сделать правильные
соединения.

Center

минусовым (-) клеммам для каждого канала. Если вы их
перепутаете, звук будет не в фазе и не натуральным. Прикрепите
прилагаемые цветные наклейки к плюсовым (+) концам кабелей
каждого канала – это поможет сделать правильные соединения.
