4

Шаг 1:

Соединение

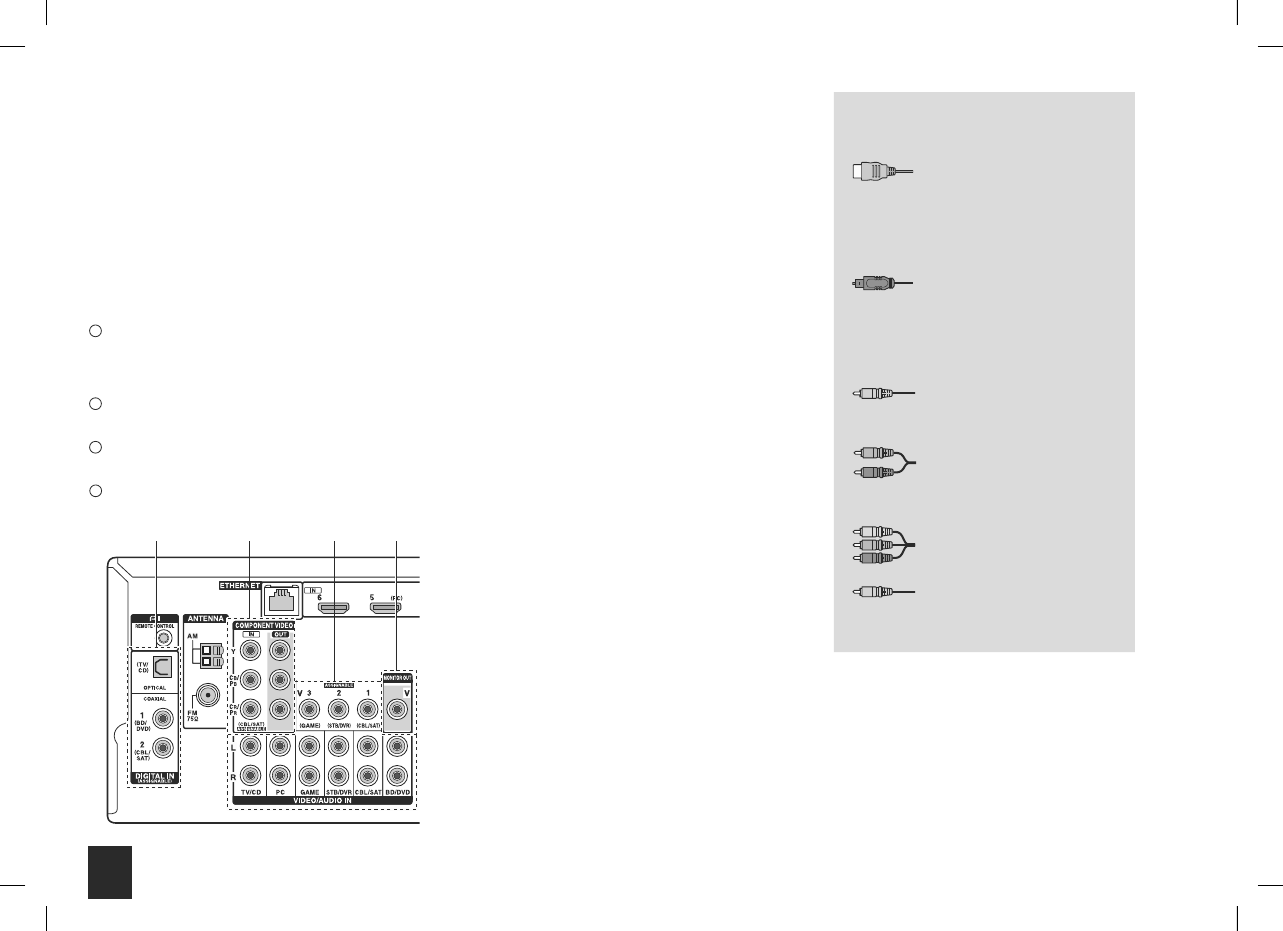

Типы кабелей



Для передачи видео/аудио

HDMI кабель:

 Передает цифровые

видео/аудио и управляющие между
устройствами с помощью всего одного

кабеля.
*Используйте высокоскоростной HDMI

кабель при воспроизведении видео с
разрешением 4K 1080p



Для передачи аудио

Оптический цифровой аудио кабель:

Передает цифровое аудио. Качество
звучания оптического и коаксиального

соединений одинаково.
*Оптические цифровые разъемы ресивера

оборудованы крышками в виде шторок,
которые открываются, когда оптический

разъем вставлен, и закрываются, когда он
извлечен. Вставляйте разъемы до конца.

Коаксиальный цифровой аудио кабель:

Передает цифровое аудио. Качество

звучания оптического и коаксиального

соединений одинаково.

Аналоговый аудио кабель (RCA):

 Это

соединение передает аналоговый аудио

сигнал.



Для передачи видео

Компонентный видеокабель:

Передает

видеосигнал лучшего качество, чем
композитный.

Композитный видеокабель:

широко

используется в телевизорах и
видеомагнитофонах, а также в другом
видео оборудовании для передачи
аналогового видеосигнала.

1

2

3

4

Подсоединение компонентов без HDMI

Видео/аудио разъемы, иные, чем HDMI, также имеют заранее
назначенные кнопки селектора входов на передней панели. При
подключении какого-либо устройства обращайте внимание на
имя кнопки селектора входов, связанное с данным разъемом.
В случае необходимости можно изменить назначение кнопок
на разъемы. Для получения дополнительной информации см.
расширенное руководство пользователя (http://onkyo-rus.ru/
page?page_id=1997). Обратите внимание, что при подключении
плеера к разъемам 2 COMPONENT VIDEO
IN, вам необходимо будет подключить телевизор к выходным
разъемам 2 COMPONENT VIDEO OUTPUT. Также обратите
внимание на то, что при подключении плеера к композитному
видео входу 3, вам необходимо будет подключить телевизор к
выходным разъемам 4 MONITOR OUT.

DIGITAL IN разъемы: Плеер с цифровым оптическим или
коаксиальным аудио выходом может быть подключен к этим
разъемам. Чтобы получить цифровой окружающий звук, в
том числе в форматах Dolby Digital и DTS, используйте одно
из этих соединений или же HDMI кабельное соединение.
COMPONENT VIDEO разъемы: Телевизор с компонентным
видео входом или плеер с компонентным видео выходом
может быть подключен к этим разъемам.
VIDEO/AUDIO IN разъемы: Плеер с композитным видео
выходом или RCA выходными аудио разъемами может быть
подключен к этим разъемам.
MONITOR OUT V разъемы: Телевизор с композитным видео
входом может быть подключен к этим разъемам.

Если подсоединенный виниловый проигрыватель не оснащен
встроенным фонокорректором, вам потребуется докупить фоно-
предусилитель, доступный на рынке и установить его между
проигрывателем и AV ресивером. Обращайтесь к инструкции
на ваш виниловый проигрыватель за более подробными
разъяснениями.

1

2

3

4
