Наименование деталей

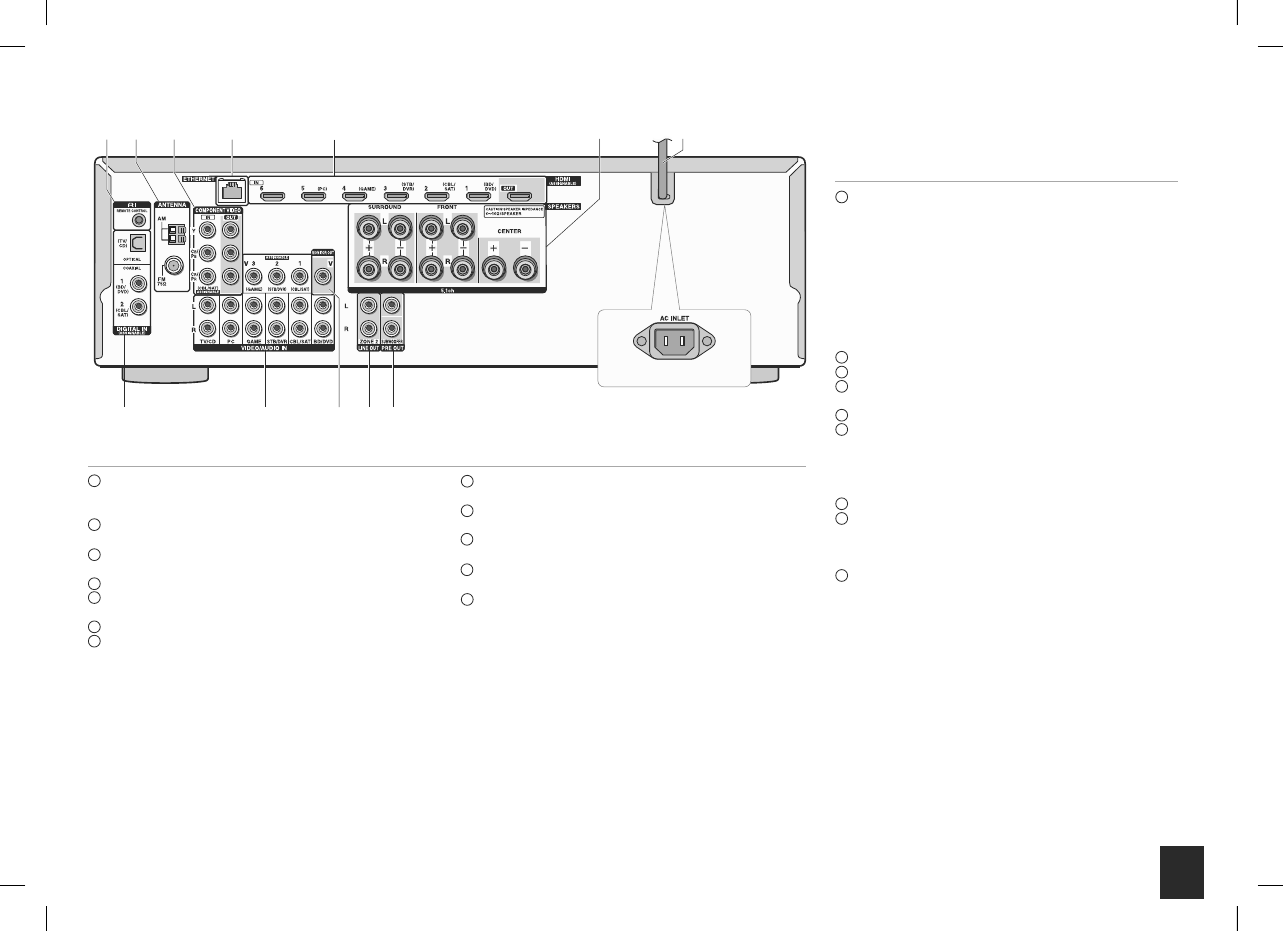

Задняя панель

Дисплей

Разъем дистанционного управления по шине RI:

продукт Onkyo с разъемом RI можно подсоединить и
синхронизировать управление с ресивером.

Разъемы FM антенна (75 Ом) и АМ антенна:

для

подсоединения прилагаемых антенн

Разъемы COMPONENT VIDEO IN и OUT:

 Разъемы

компонентного видео.

Порт ETHERNET:

для соединения с локальной сетью.

Разъемы HDMI IN и OUT:

Для передачи цифровых аудио и

видео сигналов.

Клеммы SPEAKERS:

для  подсоединения комплекта АС.

Сетевой шнур

(Североамериканская, европейская,

австралийская и азиатские модели)
Разъем AC INLET (Модели для Тайваня): для сетевого шнура

Загорается в следующих случаях. "Z2": ZONE 2 выход
включен. / "HDMI": HDMI сигналы поступают и выбран
входной селектор HDMI. / "ARC": аудио сигналы поступают
с ARC-совместимого TV и выбран входной селектор TV/
CD. / "3D": на вход поступает 3D сигнал. / "USB" (*): выбран
вход «USB" и  USB накопитель подсоединен. / "NET"
(*):выбран вход "NET" и ресивер подсоединен к сети. /
"DIGITAL": на вход поступают цифровые сигналы и выбран
входной селектор цифрового входа. / Индикаторы курсора:
управляется NET или USB.
*"USB" и "NET" будут мигать, если соединение неправильное.
Загорается, когда подсоединены наушники.
Загорается, когда  управляется NET или USB.
Загорается в соответствии с типом входного цифрового
сигнала и режимом прослушивания.
Загорается,  когда  включена функция Music Optimizer.
Загорается в следующих случаях. "AUTO": режим настройки
автоматический. / "TUNED": прием AM/FM радио.  мигает
в процессе автоматической настройки. / "FM STEREO":
прием FM стерео. / "RDS" (европейская, австралийская и
азиатские модели): прием передач с RDS.
"MUTING": мигает при приглушении звука.
Загорается в следующих случаях. "SLEEP": таймер сна
установлен. / "ASb" (Auto Standby): Auto Standby включен. /
"ch": задан канал. / "Hz": задаются частоты кроссовера. / "m/ft":
задаются расстояния до АС. / "dB": задаются громкости АС.
Выводит различную информацию о типах входных сигналов.
При нажатии на кнопку DISPLAY показывает тип  входных
цифровых сигналов и режим прослушивания.

Разъемы DIGITAL IN COAXIAL/OPTICAL:

Для приема

цифровых аудио сигналов

Разъемы композитного видео и аналогового аудио:

 Для

приема цифровых и аналоговых аудио и видео сигналов.

Разъем MONITOR OUT V:

 Для вывода видео сигналов на

подсоединенный монитор или телевизор.

Разъемы ZONE 2 LINE OUT:

 Для вывода аналоговых аудио

сигналов на дополнительный усилитель в ZONE 2.

Разъем SUBWOOFER PRE OUT:

Для подсоединения

активного сабвуфера

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

9

9

8

10

11

12

1

4

6

8

2

3

5

7

9

F

G H

(Taiwanese model)
