Onkyo TX-NR535 - Инструкция по эксплуатации - Страница 14

Наименование деталей

14

1

2

3

9

F

G

H

I

K

6

L

4

5

7

8

J

N

M

R

S

T

O

P

Q

(European, Australian
and Asian models)

(European, Australian
and Asian models)

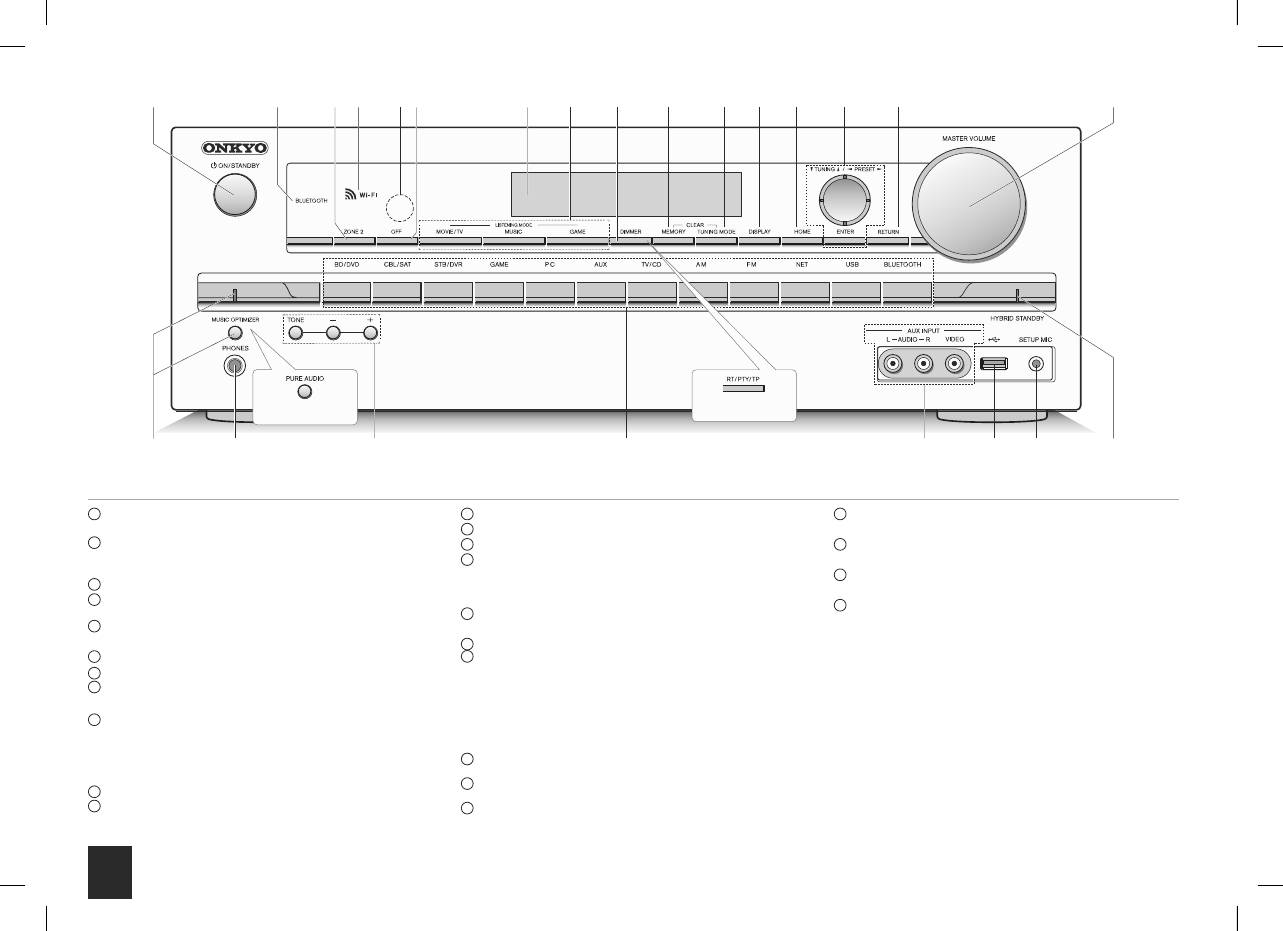

Передняя панель

Кнопка ON/STANDBY:

 включает ресивер и переводит его в

режим standby.

Индикатор BLUETOOTH:

 мигает при сопряжении с

Bluetooth-совместимым устройством и остается включенным
после завершения сопряжения.

Кнопка ZONE 2:

управляет функциями ZONE

Индикатор Wi-Fi:

 загорается, когда ресивер соединен с

беспроводным роутером

Датчик ИК дистанционного управления:

получает сигналы

от пульта

Кнопка OFF:

 отключает функции ZONE

Дисплей
Кнопки LISTENING MODE:

 позволяет выбирать режим

прослушивания.

Кнопка DIMMER

 (Модели для Северной Америки и Тайваня):

изменяет яркость дисплея.
Кнопка RT/PTY/TP (Европейская, австралийская и
азиатские модели): используется при приеме радиостанций,
передающих текстовую информацию.

Кнопка MEMORY:

 регистрирует радиостанции и стирает их.

Кнопка TUNING MODE:

 переключает режим настройки

Кнопка DISPLAY:

 переключает информацию на дисплее.

Кнопка HOME:

выводит на экран меню Home.

Кнопки TUNING, PRESET, стрелок курсора и кнопка
ENTER:

 двигают курсор и подтверждают выбор. При

прослушивании AM/FM передач, служат для настройки на
станции – lTUNING или для выбора зарегистрированных
станций с помощью PRESET.

Кнопка RETURN:

 возвращает дисплей на предыдущий

уровень

Кнопки MASTER VOLUME:

 регулировка громкости

Кнопка MUSIC OPTIMIZER

 и индикатор (Модели для

Северной Америки и Тайваня): включает и отключает
функцию MUSIC OPTIMIZER, которая улучшает качество
сжатого аудио.
Кнопка PURE AUDIO и индикатор (Европейская,
австралийская и азиатские модели): включает режим PURE
AUDIO

Гнездо PHONES:

 для подключения наушников со

стандартным штекером

Кнопки TONE и TONE LEVEL:

 регулировки тембра

Кнопки селектора входов

Вход AUX INPUT AUDIO/VIDEO разъемы:

можно

подключить видеокамеру или другие устройства

USB порт:

для подсоединения USB накопителей, чтобы

воспроизводить с них музыкальные файлы.

Гнездо SETUP MIC:

 для подключения измерительного

микрофона

Индикатор HYBRID STANDBY:

 загорается, когда ресивер

переходит в режим standby при сквозном пропуске сигналов
- HDMI Through, сетевом режиме standby или пробуждении -
Wakeup после активации Bluetooth.

1

2

3

4

5

6

7

9

8

10

11

12

22

23

24

25

13

14

15

16

17
18

19

20

21
