Подсоединение TV и плееров

Важно:

 Не подключайте сетевой шнур, пока не закончите все

другие соединения.

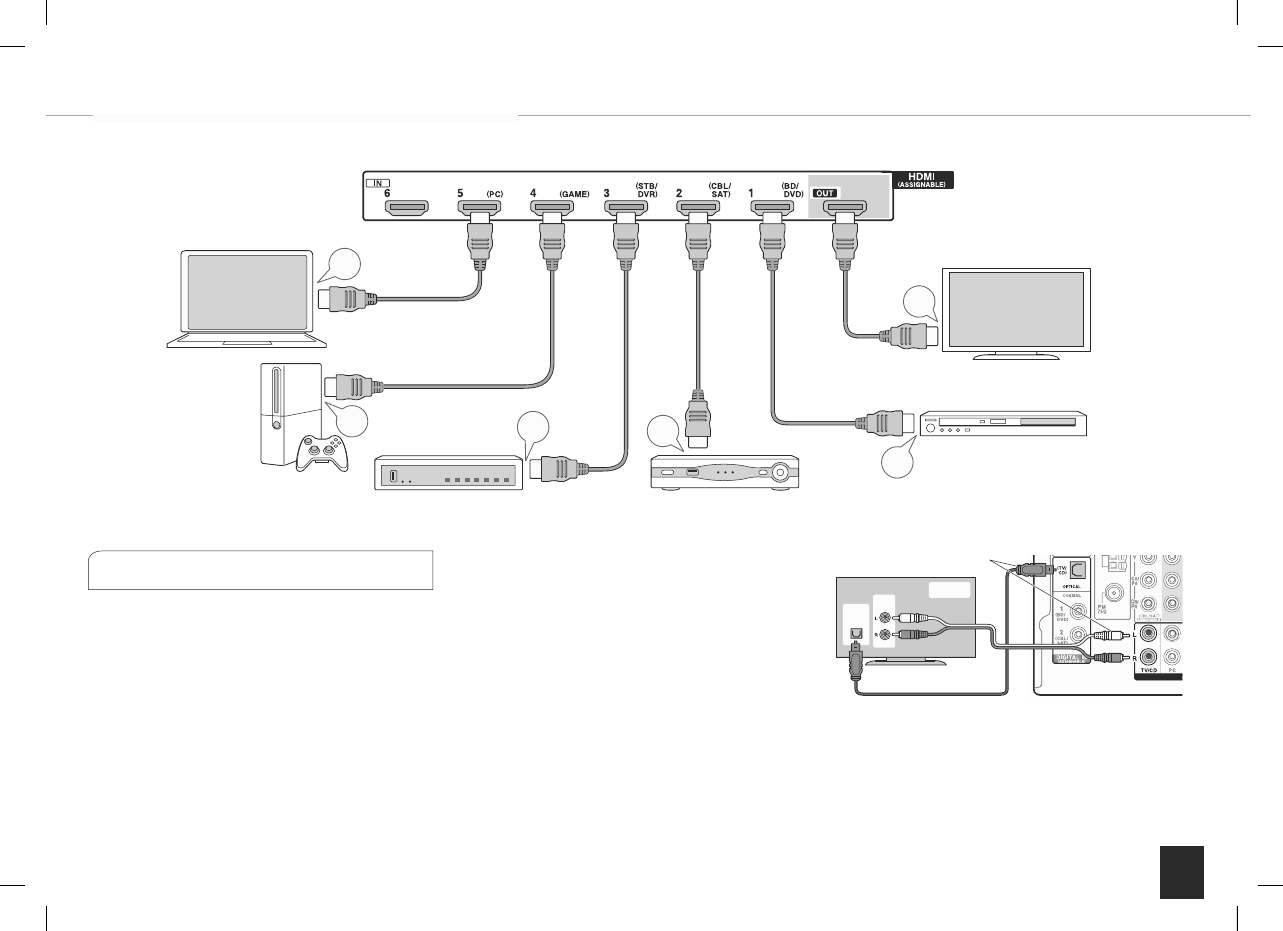

Подсоединение с помощью HDMI  кабеля

AV ресивер оснащен множеством HDMI разъемов на задней
панели, и каждый их них соответствует кнопке селектора
входов с тем же названием на передней панели. Например,
Blu-ray плеер будет соединен с разъемом IN 1, а кнопка BD/
DVD на передней панели будет использоваться для включения
прослушивания воспроизводимого звука (если плеер совместим
со стандартом CEC, нужный вход будет выбран автоматически).
Если вы хотите подсоединить еще один Blu-ray плеер, вы
сможете использовать любой другой разъем кроме IN 1.
Назначение входных разъемов и кнопок селектора можно
изменить. Как это можно сделать, смотрите в расширенном

руководстве пользователя (http://onkyo-rus.ru/page?page_
id=1997).
Чтобы подключите TV к AV ресиверу, соедините выход HDMI
OUT ресивера с входным разъемом HDMI на телевизоре
с помощью HDMI кабеля. С помощью этого соединения
можно будет выводить на экран телевизора меню настроек
AV ресивера или же передавать аудио/видео сигналы с
плеера прямо на TV. Если ваш TV поддерживает функцию
ARC (Audio Return Channel – канал возврата аудио), можно
будет воспроизводить звук телевизора через колонки,
подсоединенные к AV ресиверу, не делая дополнительных
соединений.
Если ваш TV не поддерживает функцию ARC, потребуется,
дополнительно к соединению с разъемом HDMI OUT,
проложить цифровой оптический кабель между цифровым
аудио выходом TV и входом DIGITAL IN OPTICAL AV ресивера
или же аналоговый аудио кабель между аудио выходом TV и
аналоговым входным разъемом TV/CD на AV ресивере.
AV ресивер поддерживает функцию сквозного пропуска HDMI

Through, которая позволяет проходить через него сигналам
от плеера на TV, даже когда AV ресивер находится в режиме
ожидания standby.
• Необходимо сделать соответствующие настройки, чтобы
активировать системные функции связи по HDMI, функцию
ARC и функцию HDMI Through. См. Раздел 4 главы «Шаг 2:
Настройки» - "Step 2: Setting Up".
