5.2. Установка защитного кожуха

Установите  защитный  кожух  (4)  на  штан-

гу (3) выше корпуса редуктора и закрепите

его с помощью скобы (2) и винтов (1).

1 — винт

2 — скоба

3 — штанга

4 — защитный кожух

5.3. Установка ремня

Ремень  крепится  к  штанге  с  помощью  держателя

(16) (

рис.2

). Согласно

рис.5

наденьте ремень на шею и

пристегните карабин за одно из отверстий в держате-

ле (16) (

см. рис.2

).

Отрегулируйте  длину  ремня  таким  образом,  что-

бы при работе режущий элемент бензотриммера дви-

гался параллельно поверхности земли.

Пристегните карабин к держателю на штанге так,

чтобы  добиться  идеального  баланса  между  передней

и задней частью бензотриммера.

5.4. Установка дискового ножа

(рис.6)

1. Установите внутренний фланец (8) на выходной вал (6), и поверните так, что-

бы ключом (7) через отверстие в корпусе редуктора (9) застопорить его.

2. Установите нож (5) на посадочное место во внутреннем фланце (8).

3. Установите на выходной вал (6) прижимной фланец (4) и наружный фланец (10).

4. Закрутите гайку (1) с помощью ключа (11). Резь-

бовое соединение имеет левую резьбу, поэтому за-

кручивание произведите в направлении против ча-

совой стрелки.

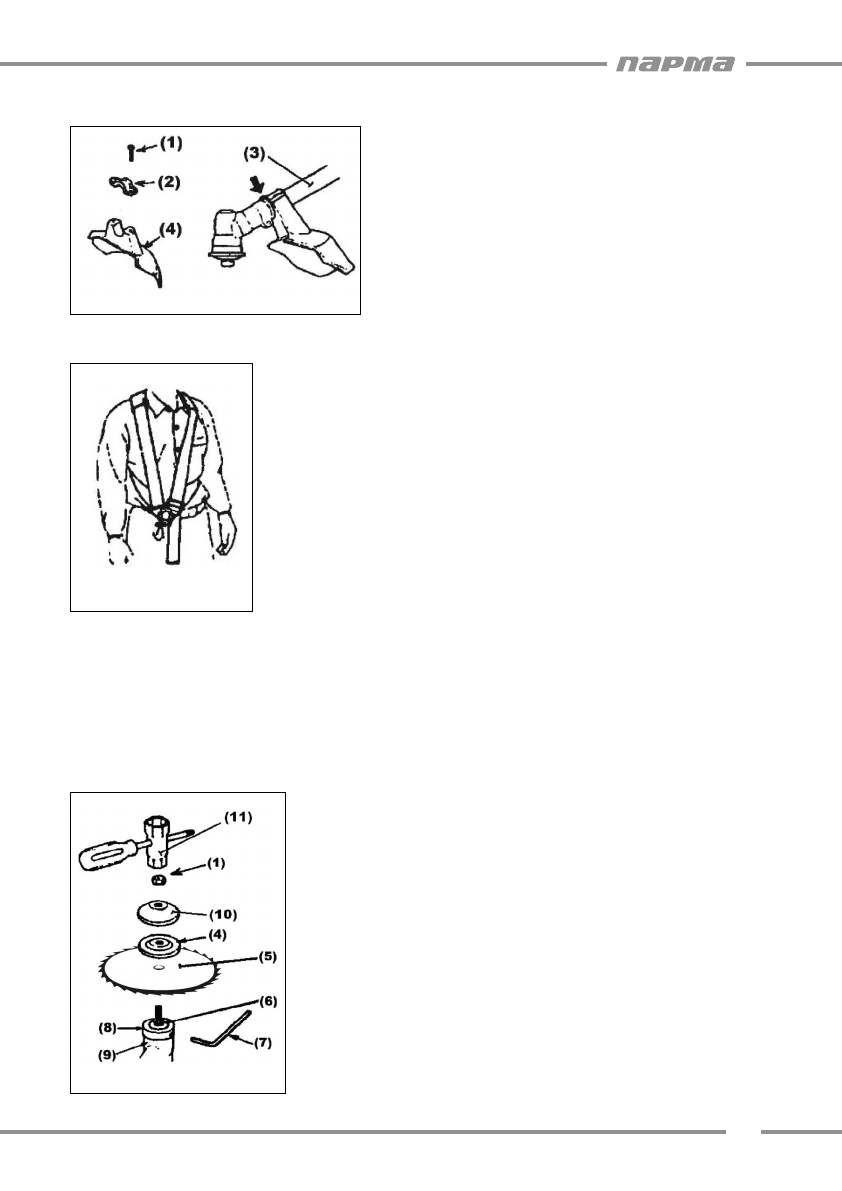

Рис. 4

Рис. 5

Рис. 6

1 — гайка

4 — прижимной

фланец

5 — дисковый нож

6 — выходной вал

редуктора

7 — L-образный

ключ

8 — внутренний

фланец

9 — корпус редуктора

10 — наружный

фланец

11 — ключ торцовый
