8

5. СБОРКА БЕНЗОТРИММЕРА

Соедините  двигатель  и  штангу  при  помощи  винтов  из  комплекта,  проверните

двигатель потянув за стартер, убедитесь, что двигатель вращается без заеданий.

5.1. Установка рукоятки

Установка  рукоятки  производится  в  сле-

дующей последовательности

(см. рис. 3)

:

1.  Открутите  винт  «барашек»  на  верх-

ней  крышке  кронштейна,  снимите  верх-

нюю крышку.

2.  Вставьте  ручку  в  кронштейн,  устано-

вите крышку, затяните винт. рис. 3

3.  Оденьте  на  трубу  рукоятку  управле-

ния и зафиксируйте винтом.

1 — верхняя крышка кронштейна

2 — ручка

3 — винт барашек

4 — рукоятка управления

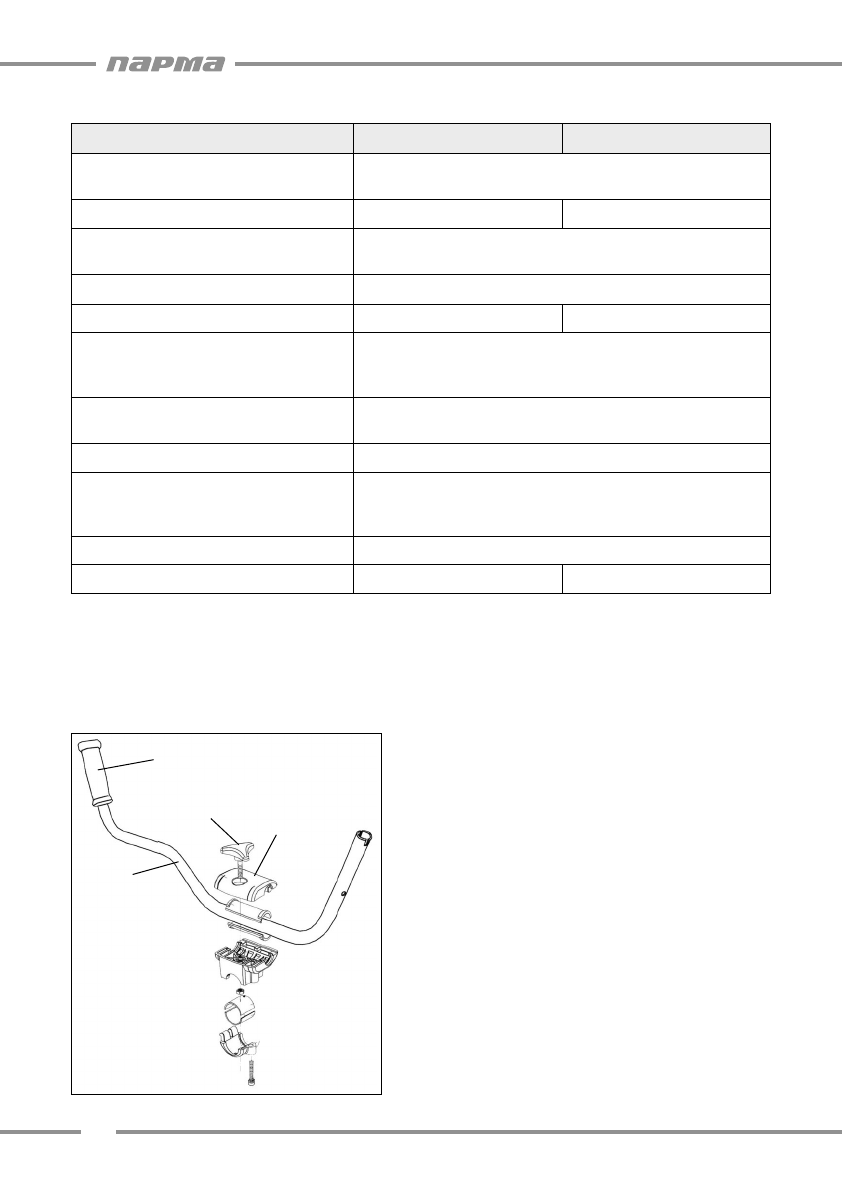

Рис. 3

МОДЕЛЬ

БТK-430

БТK-520

Тип двигателя:

1-цилиндровый, 2х-тактный,

воздушного охлаждения

Номинальная мощность, Вт/л.с.:

1200 / 1,7

1500 / 2,0

Скорость вращения вала на

холостом ходу, об/мин:

7600

Уровень звукового давления, дБ(А):

110

Рабочий объем цилиндра, см

3

:

43

52

Топливо:

Смесь бензина АИ 92 и масла

для 2х-тактных двигателей в пропорции:

30 мл масла на 1 л бензина

Масло для топливной смеси:

2х-тактное масло для двигателей малого объема

с воздушным охлаждением

Емкость топливного бака, л:

0,95

Тип режущих инструментов:

Дисковый нож GS-T с твердосплавными

резцами (230 мм х 25,4 мм х 1,3 мм x 48Т),

триммерная леска (Ø 2,4 мм)

Габаритный размер, см

30 х 108 х 30

Вес брутто / нетто, кг

10,7 / 8,3

10,7 / 8,4

4.1. Технические характеристики

1

3

2

4
