1. Топливный бак

2. Ручка стартера

3. Блок воздушного

фильтра

5. Глушитель

6. Трос

управления

7. Левая ручка

управления

8. Правая ручка

управления

9. Соединительный

кронштейн

10. Рычаг акселератора

11. U-образная рукоятка

12. Штанга

13. Защитный кожух

14. Редуктор

15. Дисковый нож

16. Держатель ремня

3.2. Кроме предупреждающих знаков, на корпус бензотриммера нанесены

рельефные символы или буквы. Согласно пояснениям ниже, изучите их значе-

ния, чтобы не ошибиться при эксплуатации бензотриммера.

(a) — Отверстие для заправки топливной смесью

(b) или «OFF» —

Положение дроссельной заслонки — «закрыто»

(c) или «Оn» —

Положение дроссельной заслонки — «открыто»

4. ОСНОВНЫЕ ЭЛЕМЕНТЫ БЕНЗОТРИММЕРА

Основные элементы и части бензотриммера представлены на

рис. 2.

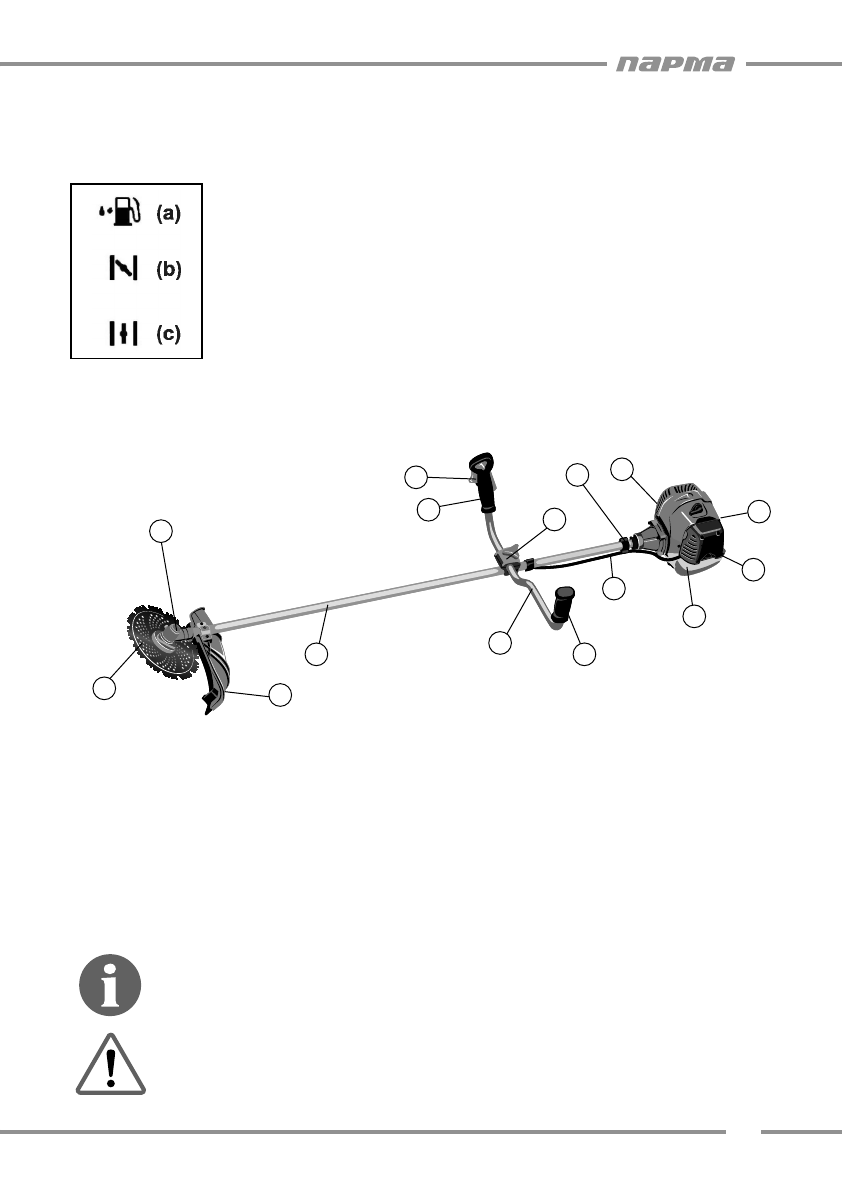

Рис.2. Расположение основных элементов бензотриммера:

12

13

14

15

2

3

1

7

11

16

5

9

8

10

6
