-  зафиксировав  шпиндель  ключом  (рис.6  поз.5)  через  отверстие  (рис.5  поз.3)

опорного фланца, закрутить (против часовой стрелки) гайку крепления (рис.5 поз.7) и

надёжно затянуть её ключом из комплекта поставки;

-  для  гарантированного  обеспечения  надёжности  работы,  зафиксировать  гайку

шплинтом (рис.5 поз.8).

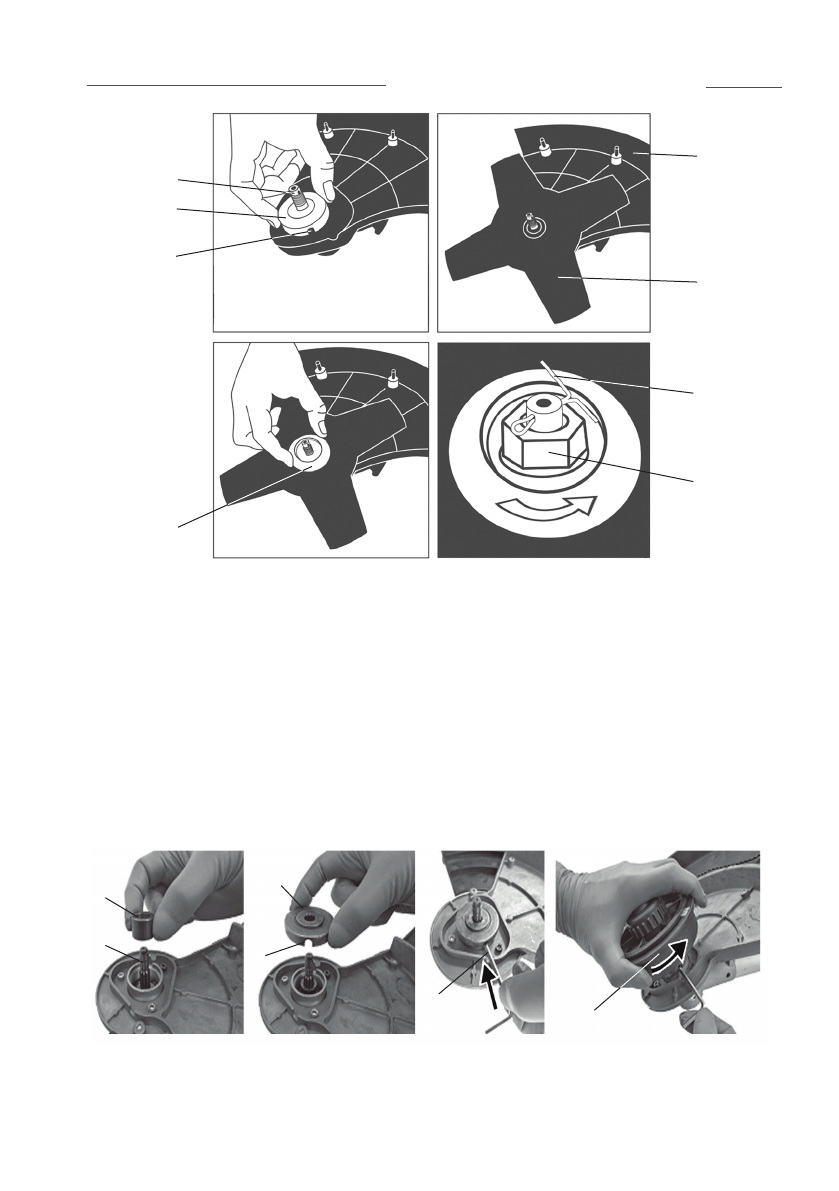

2.3.5 Установка головки режущей (см. рис.6):

 1

 – шпиндель выходного редуктора;

2

 – фланец опорный;

3

 – отверстие фиксации шпин-

деля;

4

 – защитный кожух внутренний;

5

 – нож режущий;

6

 – фланец зажимной;

7

 – гайка

крепления ножа;

8

 – шплинт.

рис. 5

1
2

3

4

5

6

7

8

1

  –  втулка  шпинделя;

2

  –  фланец  опорный;

3

  –  шпиндель  выходного  редуктора;

4

  –

отверстие фиксации шпинделя;

5

 – ключ;

6

 – головка режущая (шпуля).

рис. 6

1

2

3

4

5

6
