Внимание!

Ни  в  коем  случае  не  используйте  проволоку,  трос  и  иные

суррогаты  вместо  лески,  это  может  привести  к  серьёзным  травмам

оператора!

- сложить отмеренный отрезок лески вдвое, зафиксировать место предпо-

лагаемой середины в паз, на внутреннем ребре катушки;

-  равномерно  и  плотно  намотать  оба  конца  лески  в  направлении,  указан-

ном стрелкой на катушке;

- оставить не намотанными концы лески длиной 10-12 см. , закрепить их в

боковых прорезях (рис.7 поз.4) катушки;

- продеть концы лески в отверстия (рис.7 поз.7) корпуса шпули;

- вставить крышку с катушкой в корпус шпули;

- вкрутить в крышку шпули головку нажимную;

-  держа  крышку  катушки  нажатой,  потянуть  за  концы  лески,  чтобы  они

вышли из отверстий корпуса на 10 – 12 мм.

4.2 Замена щёток

Для  замены  щёток  необходимо  разобрать  корпус  двигателя.  Извлечь

использованные  щётки  из  щёткодержателей.  Установить  новые  щётки  и

собрать  корпус  двигателя.  Щётки  следует  заменять  парой  для  обеспечения

равной степени их давления на коллектор якоря.

4.3 Очистка триммера

Очистку триммера проводите сразу после окончания работы, пока остатки

травы и грунта не высохли и затвердели. Очищайте нож (шпулю), кожух, редук-

тор  и  штанги  щёткой.  Сняв  со  шпинделя  нож  (шпулю),  очистите  опорный  и

зажимный фланцы.

4.4 Смазка выходного редуктора (см. рис.8)

Один  раз  в  сезон  проверить  наличие  смазки  в  выходном  редукторе,  при

необходимости добавить, для этого:

- выкрутить болт (рис.8 поз.1) из корпуса редуктора (рис.8 поз.2);

- проверить наличие смазки, при необходимости дополнить;

- закрутить болтом смазочное отверстие.

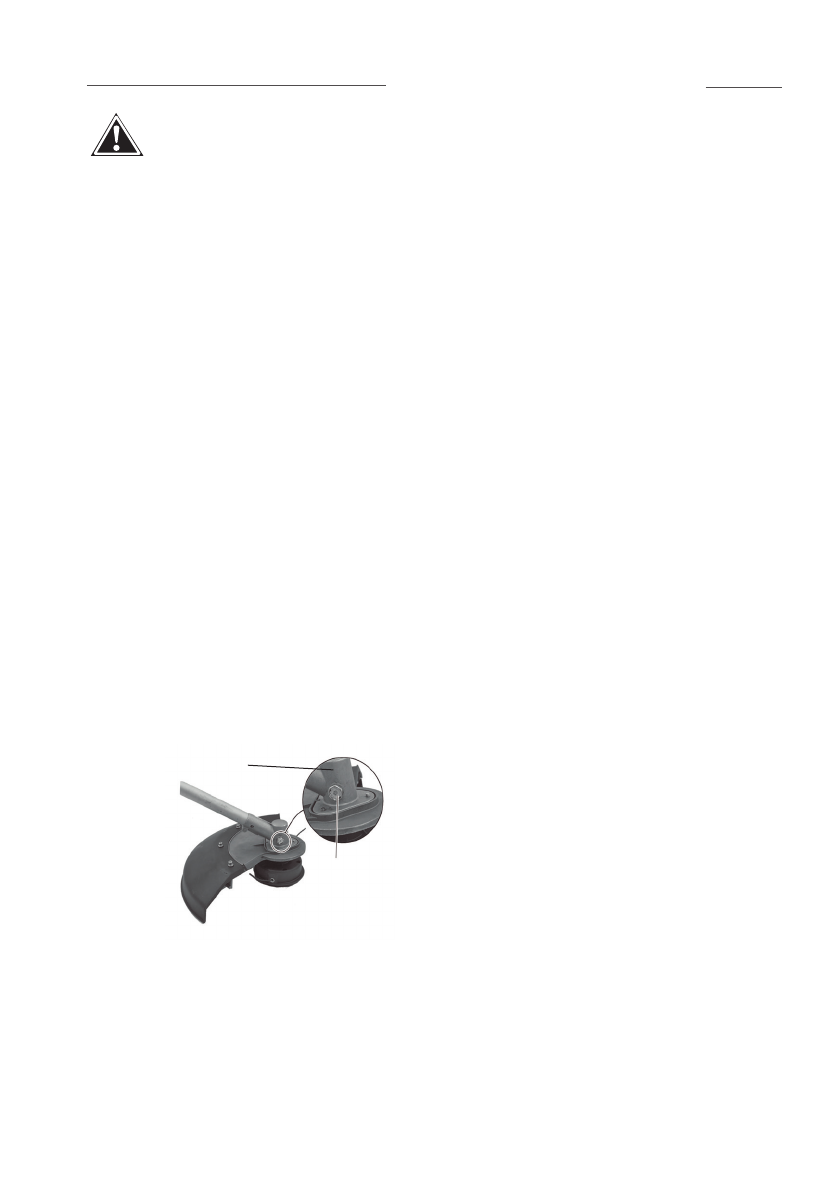

рис. 8

1

2

1

 – болт смазочного отверстия;

2

 – корпус выходного редуктора.
