1.7 Триммер поставляется в торговую сеть в следующей комплектации*:

Электрический триммер/ Защитный кожух

1/1

Штанга с валом (верх/низ)

1/1

Режущая головка в сборе/ Нож

1/1

Наплечный ремень/ Рукоятка передняя

1/1

Наладочный комплект

1

Руководство по эксплуатации/ Упаковка

1/1

* в зависимости от поставки комплектация может меняться

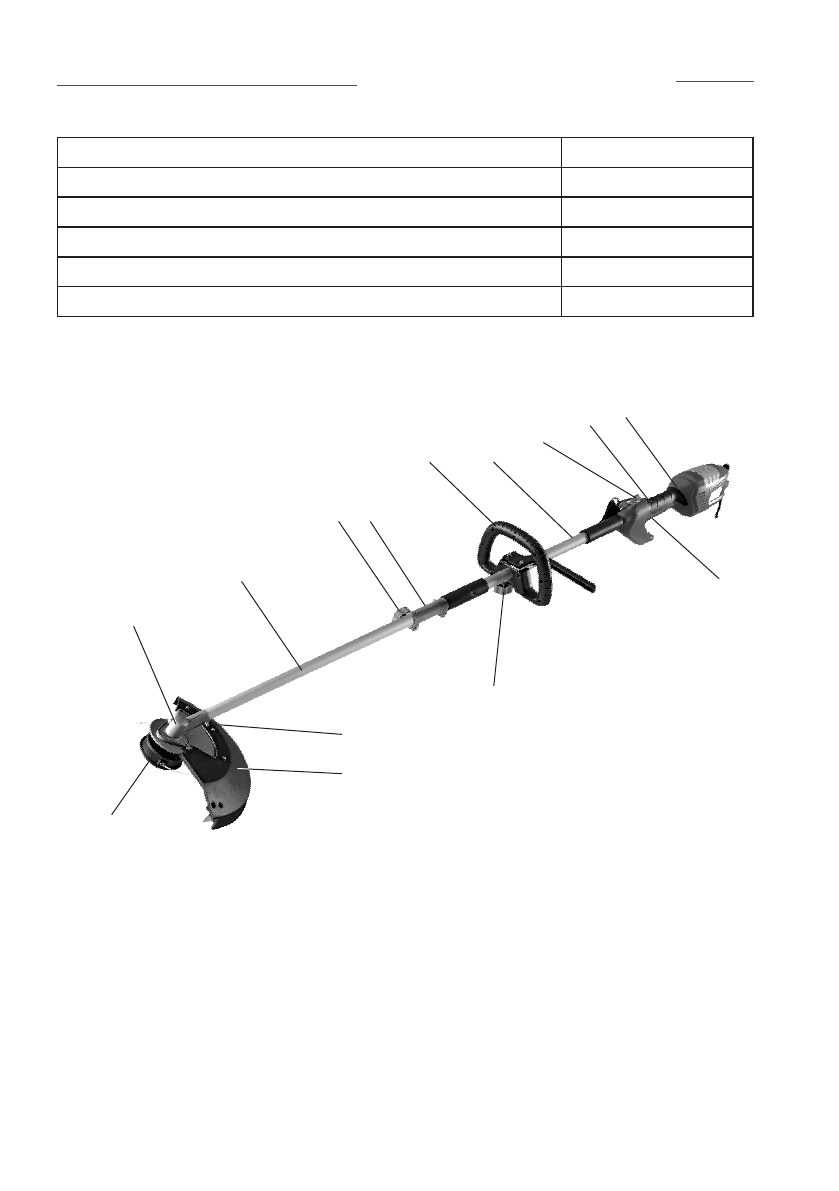

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1  Электродвигатель  с  шестернёй  и  шпинделем,  выключатель,  дроссель

плавного  пуска  расположены  в  пластиковом  корпусе  (рис.1  поз.1),  состоящим

1

 –  Корпус  двигателя-рукоятка  управления;

2

 –  Клавиша  выключателя;

3

 –  Отверстие

крепления  карабина  наплечного  ремня;

4

 –  Штанга  верхняя;

5

 –  Рукоятка  передняя;  6

– Муфта соединительная;

7

 – Ручка-болт фиксации муфты;

8

 - Штанга нижняя;

9

 – Винт

фиксации нижней штанги к корпусу редуктора;

10

 – Кожух защитный;

11

 – Корпус редук-

тора  выходного;

12

 –  Головка  режущая  в  сборе;

13

 –  Маховик  фиксации  рукоятки;

14

- кнопка блокировки выключателя.

1

2

3

14

4

5

6

7

8

9

10

11

12

рис. 1

13
