из  двух  половин.  Передача  крутящего  момента  осуществляется  двумя  валами,

соединёнными  последовательно.  Металлические  валы  расположены  в  трубча-

тых штангах: верхней (рис.1 поз.4) и нижней (рис.1 поз.8), скреплённых соеди-

нительной муфтой (рис.1 поз.6). На нижней штанге закреплён выходной редук-

тор  (рис.1  поз.11),  с  фланцем  для  крепления  внутреннего  (промежуточного)

кожуха.  На  него  крепится  основной  (внешний)  защитный  кожух  (рис.1  поз.10),

закрывающий рабочий инструмент (головку с леской или нож) во время работы.

На  верхнюю  штангу  крепится  рукоятка  (рис.1  поз.5),  для  удобства  перемеще-

ния рабочего инструмента при скашивании травы. В комплект поставки входит

наплечный ремень, крепящийся карабином к отверстиям (рис.1 поз.3) корпуса.

2.2  Для  снижения  электромагнитных  помех  двигателя  ,  в  целях  обеспечения

нормального  функционирования  находящихся  рядом  средств  связи,  в  электри-

ческую  цепь  триммера  вставлены  конденсатор  и  катушка  индуктивности  филь-

тра радиопомех. Для облегчения пуска двигателя, данная модель триммера имеет

дроссель плавного пуска.

2.3 Сборка и подготовка к работе

2.3.1 Установка передней рукоятки (рис.1 поз.5):

-  закрепить  2-я  винтами  защитный  стержень  (рис.2  поз.6)  на  рукоятке  (рис.2

поз.1);

- установить на верхнюю штангу рукоятку в удобном для работы положении;

- прижать (по стрелке) хомут (рис.2 поз.7) к верхней штанге (рис.2 поз.5) и зафик-

сировать его ручкой-винтом (рис.2 поз.4).

2.3.2 Соединение штанг триммера (см. рис.3):

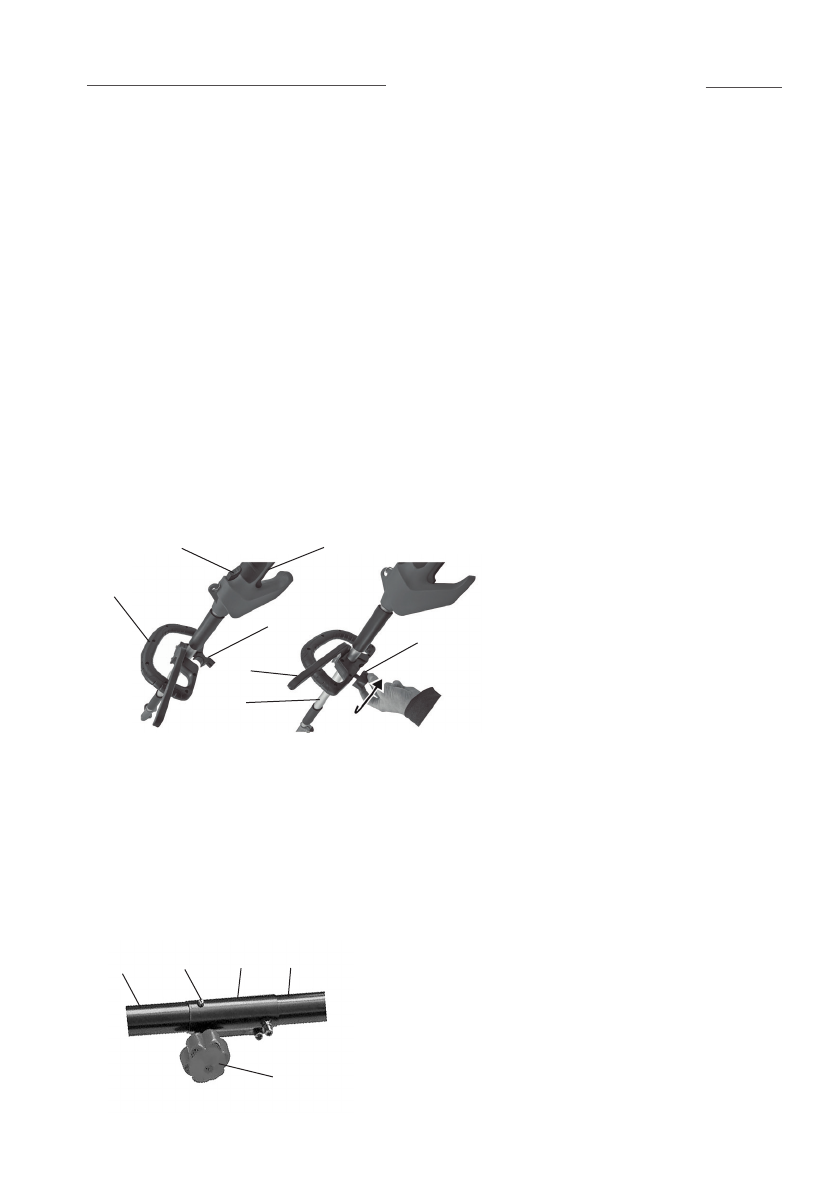

рис. 2

1

 – рукоятка передняя;

2

 – кнопка блокировки клавиши

      выключателя;

3

 – клавиша выключателя;

4

 – ручка-винт фиксации хомута;

5

 – штанга верхняя;

6

 – стержень-ограждение;

7

 – хомут рукоятки.

1

2

3

4

5

6

7

1

 – Штанга нижняя;

2

 – Шарик подпружиненный, нижней штанги;

3

 – Муфта соединительная;

4

– Штанга верхняя;

5

– Ручка-болт фиксации муфты;

рис. 3

2

3

5

4

1
