- вставить нижнюю штангу (рис.3 поз.1) в муфту (рис.3 поз.3), закреплённую на
верхней штанге (рис.3 поз.4);
- подпружиненный шарик (рис.3 поз.2) нижней штанги должен войти в устано-
вочное отверстие муфты;
- правильно собранное соединение невозможно разъединить, без нажатия на
фиксирующий шарик;
- затянуть до упора ручку-болт (рис.3 поз.5), для надёжной фиксации штанг в
муфте
2.3.3 Установка защитного кожуха.
Триммер поставляется с закреплённым на нижней штанге корпусом редуктора
(рис.4 поз.2) с фланцем (рис.4 поз.4), для крепления внутреннего защитного кожуха
(рис.4 поз.1).
На внутренний защитный кожух крепится внешний (рис.4 поз.5) с ножом для
отсечки лески.
Порядок крепления кожухов:
- совместив крепёжные отверстия кожуха внутреннего (рис.4 поз.1) и фланца
редуктора (рис.4 поз.4), скрепить их тремя винтами (рис.4 поз.3) шестигранным
ключом из комплекта поставки;
- совместив крепёжные отверстия внутреннего и внешнего кожуха (рис.4 поз.5),
скрепить их четырьмя винтами (рис.4 поз.6) шестигранным ключом;
- закрепить (если не установлен) на внешнем кожухе двумя винтами (рис.4
поз.7) нож отсечки лески.
2.3.4 Установка режущего ножа (см. рис.5):
- установить на шпиндель (рис.5 поз.1) выходного редуктора опорный фланец
(рис.5 поз.2);
- установить режущий нож (рис.5 поз.5) на шпиндель, убедившись, что он ровно
лежит на опорном фланце (рис.5 поз.2);
- установить на нож зажимной фланец (рис.5 поз.6);
1
– кожух защитный внутренний;
2
– корпус редуктора;
3
– винты крепления кожуха
внутреннего;
4
– фланец корпуса редуктора;
5
– кожух защитный внешний;
6
– винты
крепления кожуха внешнего;
7
– винты крепления ножа отсечки лески;
8
- шпиндель.

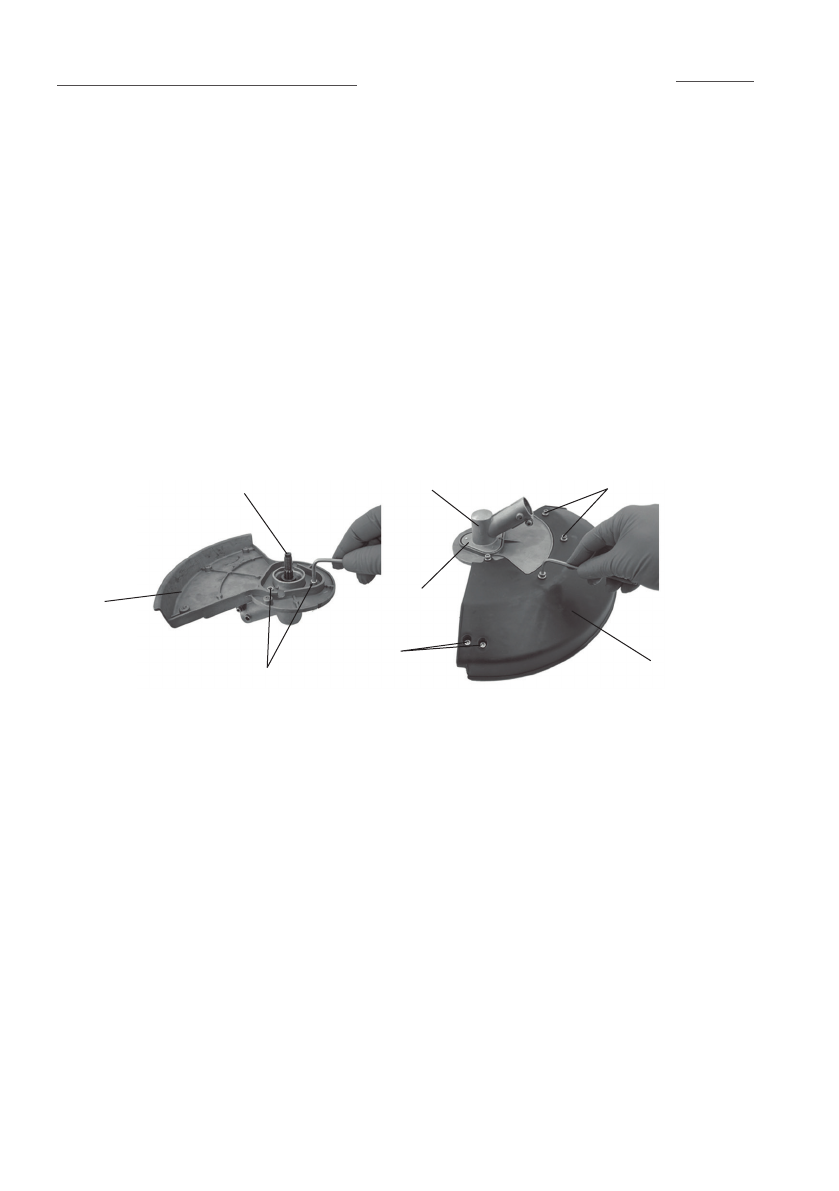

рис. 4
1
2
3
4
5
6
7
8
