RU-7

R

U

Рис

.1-1

Рис

.1-1B

1

3

2

1

3

2

1

2

3

Рис

.1-2

Рис

.1-3

2

1

Рис

.1-3B

1

3

2

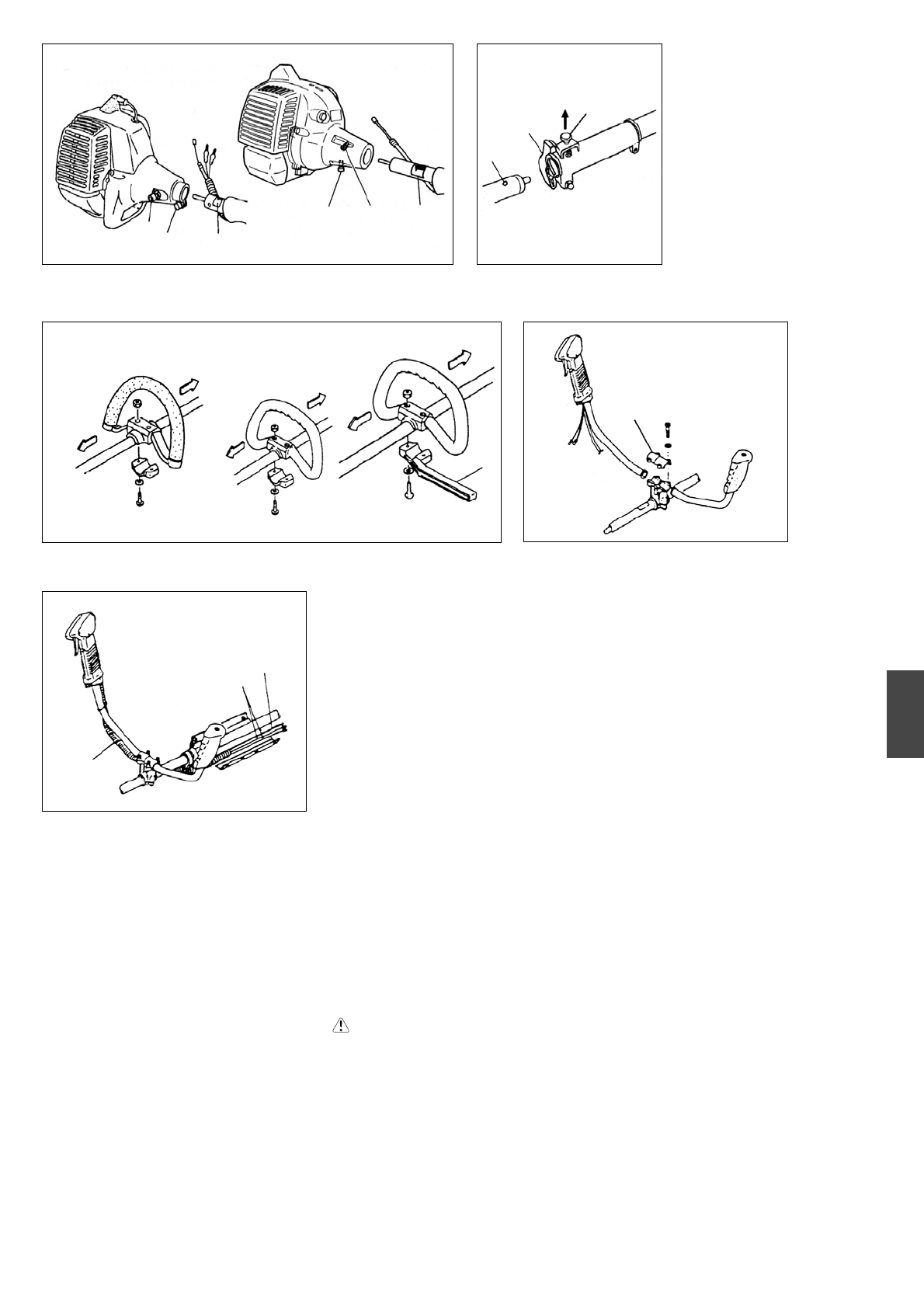

3. Сборочные операции

Приводной вал к двигателю (Рис. 1-1)

Выкрутить стопорный болт трубы (1)
приблизительно на десять оборотов, чтобы
острый конец болта не мешал установке
трубы приводного вала. При установке
трубы приводного вала удерживать
стопорный болт направленным наружу,
чтобы исключить препятствия для
внутренней подгонки.
Вставить приводной вал в корпус муфты
двигателя таким образом, чтобы
отмеченная точка (2) на трубе приводного
вала соответствовала корпусу муфты.

ВНИМAНИE!

Eсли вставить приводной вал до
отмеченной точки на трубе приводного вала
затруднительно, следует повернуть
приводной вал за монтажный конец
режущего аппарата по часовой стрелке или
против неё. Затянуть стопорный болт трубы,
центрируя отверстие в трубе вала.
Затем прочно затянуть зажимной болт (3).

Монтаж режущего аппарата

1. Прикрепить режущий аппарат на место.
2. Проследить, чтобы стопорный штифт (1)

вошёл в установочное отверстие (2) трубы
и чтобы труба не отделилась. (Рис. 1-1 В)

3. Прочно затянуть гайку с головкой (3).
    (Рис. 1-1B)

Монтаж рукоятки

       ПРEДОСТEРEЖEНИE!
Eсли Вы применяете стальные/твёрдые
лезвия на триммерах с прямолинейным
валом или режущих инструментах для
кустарника, всегда используйте
защитную шину (2) и плечевой ремень с
петлёй.
(Рис.1-2)

Прикрепить рукоятку к трубе приводного
вала углом по направлению к двигателю.
Перед работой отрегулировать положение
до наиболее удобной позиции.

Снять с узла крепёжную скобу рукоятки (1).
(Рис.1-3)
Установить рукоятки и слегка затянуть
крепёжную скобу рукоятки посредством
четырёх болтов. Отрегулировать нужное
положение. Затем прочно закрепить
болтами.

Поместить стопорные шнуры (3) и
дроссельный провод (1) в защитную трубку
(2), затем оцепить прокладку. (Рис. 1-3B)
