SE-7

S

E

Fig.1-1

Fig.1-1B

1

3

2

1

3

2

1

2

3

Fig.1-2

Fig.1-3

2

1

Fig.1-3B

1

3

2

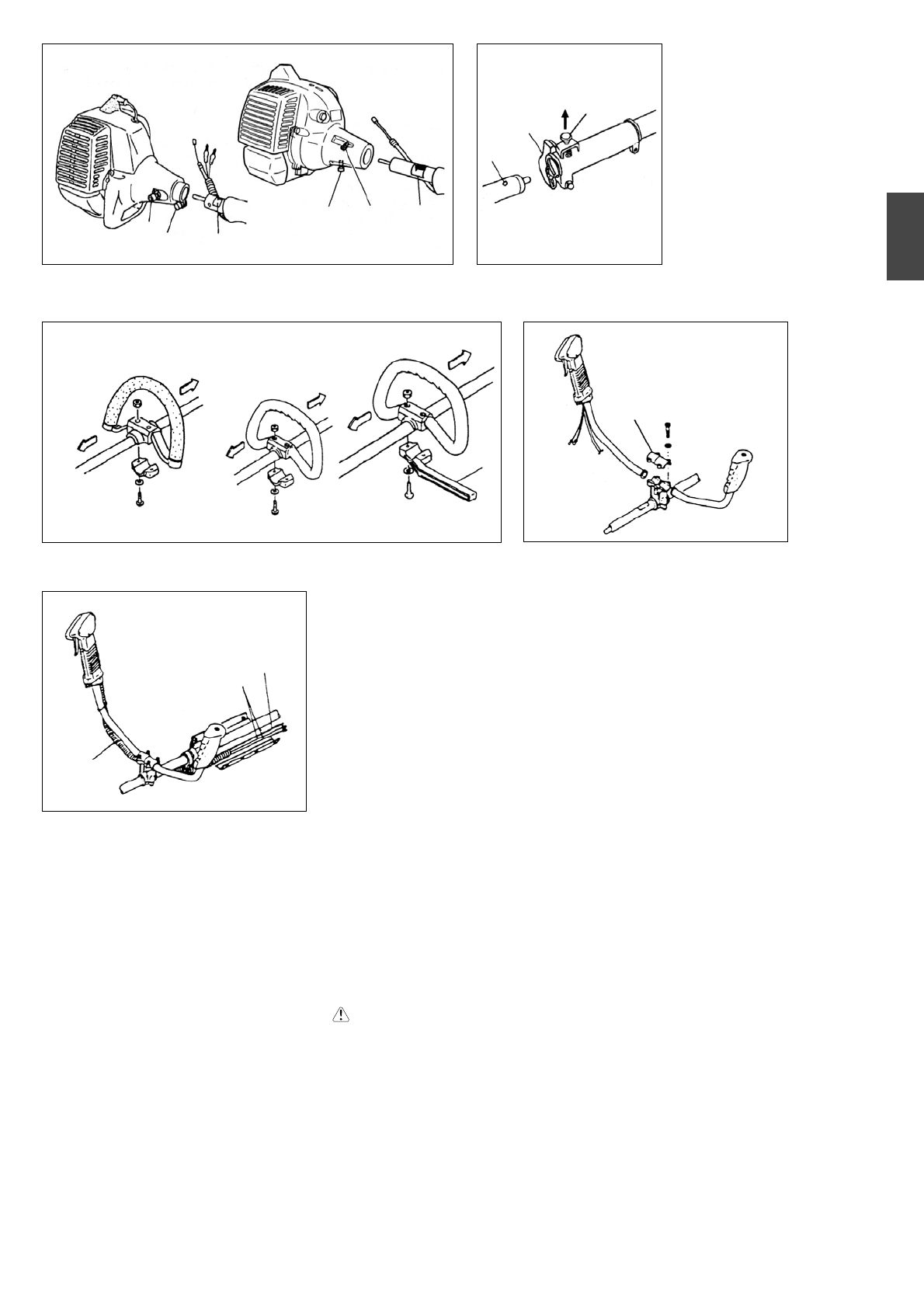

3. Montering

Drivaxel till motor (Fig. 1-1)

Skruva ut rörets låsbult (1) cirka tio varv så att
bultens spets inte är till hinder när drivaxelröret
sätts i. När drivaxelröret sätts i, skall du rikta
rörets låsbult utåt så att det inre beslaget inte
utgör ett hinder.
Skjut in drivaxeln i kopplingshuset på motorn.
Axeln skall skjutas in tills markeringen på
drivaxelsröret (2) går emot kopplingshuset.

ANMÄRKNING!

Om det är svårt att föra in drivaxeln till
markeringen på drivaxelsröret skall drivaxeln
vridas med- eller moturs med hjälp av axel-
spetsen där skäret monteras, så att axelns
montering underlättas, Passa in hålet i
drivaxelsröret mot låsskruven och drag åt
denna skruv.
Drag sedan åt klammerskruven ordentligt (3).

Montering av skäranordningen

1. Sätt dit skäranordningen i stället.
2. Se till att låstappen (1) passar i
    inställningshålet (2) i röret och attröret inte
    ramlar av. (Fig. 1-1B)
3. Drag fast rattmuttern (3) ordentligt. (Fig. 1-1B)

Montering av handtag

VARNING!

Använd alltid spärrstången (2) och
säkerhetsselen med remhandtag, när en styv
stålklinga används på grästrimmer eller
buskklippare med en rak skaft.
(Fig.1-2)

Montera handtaget på riggröret så att det lutar
mot motorn.
Justera handtagets läge tills det sitter på bekvämt
avstånd.

Tag loss överfallet (1). (Fig. 1-3)
Montera handtagsbågarna och dra åt de fyra
skruvarna löst för att kunna justera styret till ett
bekväamt arbetsläge. Drag till sist ât skruvarna.

För in kortslutningskablarna (3) och gasspjällets
ledning (1) genom skyddsröret (2) och frigör
därefter ändkudden. (Fig. 1-3B)
