Серия 200 Потолочная с электрическим источником тепла

29

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-6П2271Е и КЭВ-6П2281Е:

Питание  завес  КЭВ-6П2271Е  и  КЭВ-6П2281Е  осуществляется  от  электросети

переменного тока с номинальным напряжением ~220 (230) В по умолчанию с завода-

изготовителя. Принцип подключения завесы к электросети описан выше (см. «Основные

этапы  подключения»).  В  случае  подключения  к  трёхфазной  сети  переменного  тока  с

напряжением 380 (400) В необходимо:

•  удалить две перемычки с клеммной колодки завесы;

•  подключить кабель питания ~380 (400) В как показано на рисунке ниже;

•  сделать соответствующую запись при заполнении граф о вводе в эксплуатацию;

•  на заводской табличке изделия зачеркнуть «220 В».

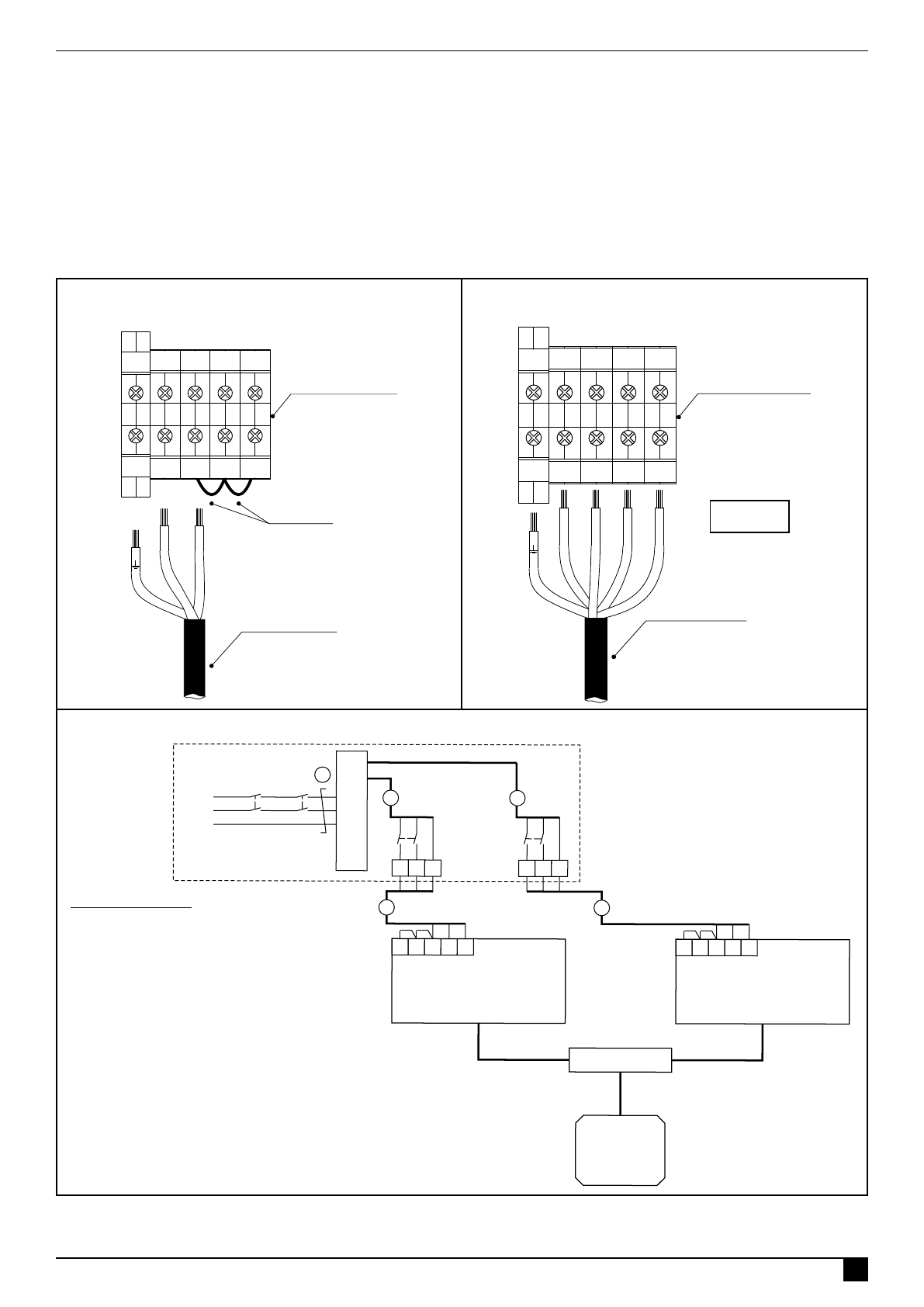

Подключение кабеля питания ~220 (230) В

перемычки

L

N

кабель питания

PE

PE

L

L

N

N

клеммная колодка

Подключение кабеля питания ~380 (400) В

PE

PE

L

L

N

N

L1

L2

L3

N

кабель питания

клеммная колодка

перемычки

удалить!

Схема подключения группы завес к однофазной сети переменного тока с напряжением ~220 (230) В

PE

PE

PE

PE

L

L

L

L

N

N

N

N

Ведущая завеса

М

онт

ажная к

оробк

а

Электрощитовая

Монтажная коробка

Ведомая завеса

Master

Slave

QF

1

QF

2

Кабель управления

(

Master)

Кабель управления

(

Slave

)

Кабель управления

2

7*0,5 мм

L

N

1/

N

/

PE

~

 220 В 50 Гц

PE

УЗО*

QF

*

2

2

2

2

1

ТМ310206

ТМ310207

ТМ310163

Пульт HL10

Условные обозначения:

QF*

 - общий автоматический выключатель,подбирается

исходя из суммарного тока группы завес. В случае

подключения одной завесы, подбирается по максимальному

току модели завесы в соответствии с таблицей (стр.27).

QF1

...

QF2

 - автоматический выключатель для каждой

завесы в группе. Подбирается по максимальному току

каждой модели завесы в соответствии с таблицей (стр.27).

В случае подключения одной завесы ставится только

QF*

.

УЗО*

 - устройство защитного отключения. При установке на группу,

подбирается исходя из суммарного тока завес (дифференциальный ток - 300мА).

В случае подключения одной завесы подбирается по максимальному

току модели завесы (дифференциальный ток - 100мА).

Кабель 1

 - сечение кабеля подбирается исходя из суммарного тока завес в группе.

Кабель 2

 - кабель питания завесы, сечение подбирается по таблице (стр.27).

Подключение  кабелей  управления  завес  к  монтажной  коробке  указано  в  разделе

«Управление: Управление группой»
