Серия 200 Потолочная с электрическим источником тепла

21

УПРАВЛЕНИЕ

Подключение концевого выключателя

Концевой  выключатель  (КВ)  с  нормально  разомкнутым  контактом  задаёт  определённую  логику  работы  завесе

или группе завес:

•  Контакты КВ замкнуты

. Независимо от установленного режима работы, а также при выключенном состоянии

завесы  или  группы  завес,  принудительно  включатся  максимальная  скорость  вращения  вентилятора  и  обе

ступени нагрева (максимальная тепловая мощность).

•  Контакты  КВ  разомкнуты

.  Завеса  или  группа  завес  ввернутся  в  режим,  который  был  установлен  до

срабатывания  КВ  или  выключатся,  если  они  были  выключены.  При  отключении  может  сработать  режим

продувки ТЭНов для удаления остаточного тепла.

Чтобы подключить КВ к завесе или к их группе необходимо:

•  дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

•  подключить БЛОК-WA (ver.E) к завесе в соответствии с инструкцией на БЛОК-WA (ver.E);

•  подключить к БЛОКу-WA (ver.E) концевой выключатель на контакты К, К1 в соответствии с инструкцией на

БЛОК-WA (ver.E);

•  КВ должен быть заземлён, используйте общий контур заземления.

•  рекомендуется использовать медные проводники сечением 0,5-1,0 мм

2

.

Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.

В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).

K

K1

Условные обозначения:

N.O.

КВ

X2

X1

220 В 50 Гц

PE

PE

КВ - концевой выключатель

Кабель управления (Master)

Кабель

управления

(Slave)

Кабель управления (Slave)

Ведущая

Ведомая

Ведомая

Завеса

Завеса

Завеса

Монтажная коробка

Каб

ель управ

ления

БЛОК-

W

A (ver

.E)

2

Кабель 7*0,5 мм

БЛОК-WA (ver.E)

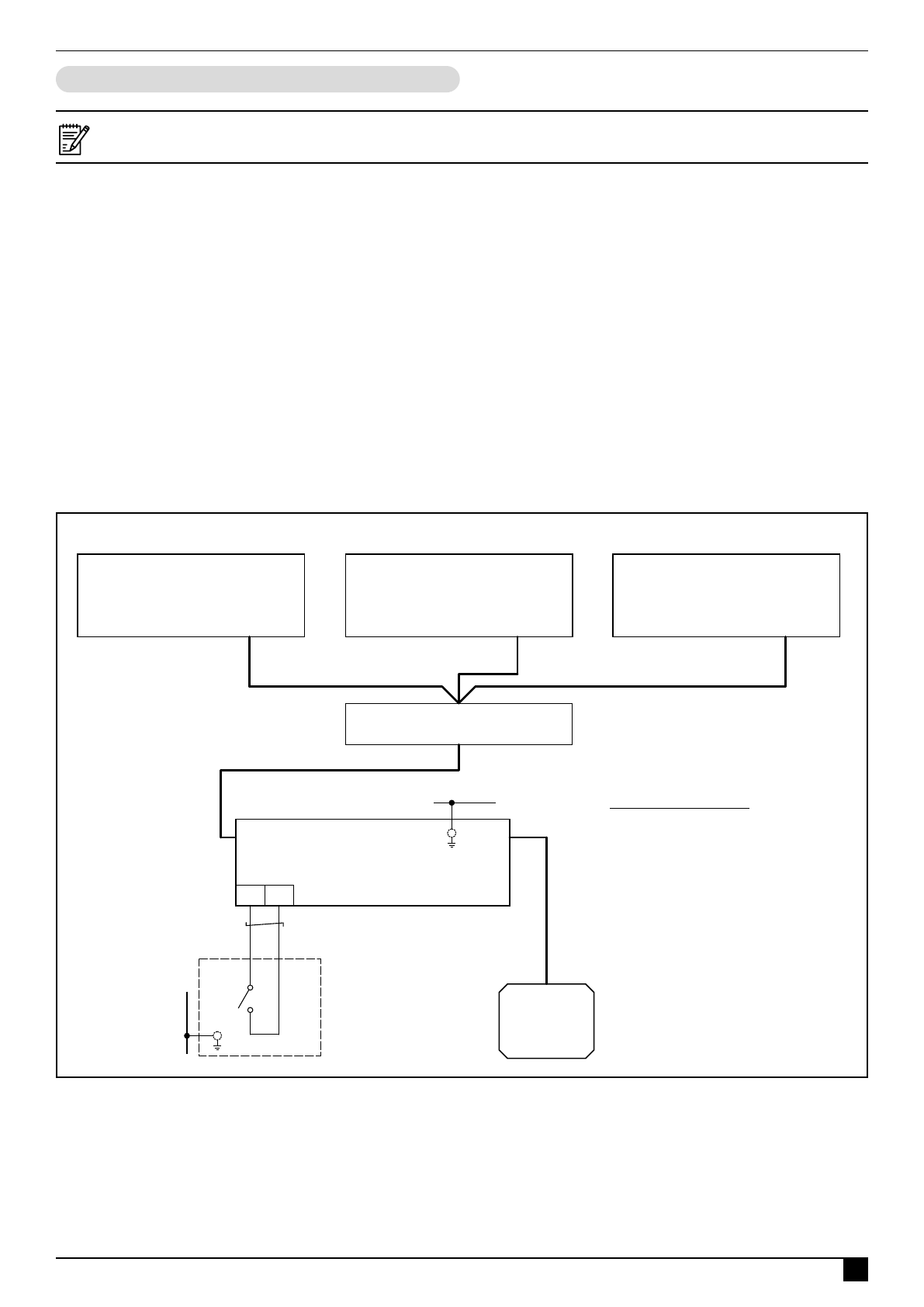

Схема подключения концевого выключателя

ТМ310169

ПУЛЬТ HL10

Подключение кабелей управления завес

к монтажной коробке указано в разделе

«Управление: Управление группой»
