28

Руководство по эксплуатации и монтажу. Технический паспорт

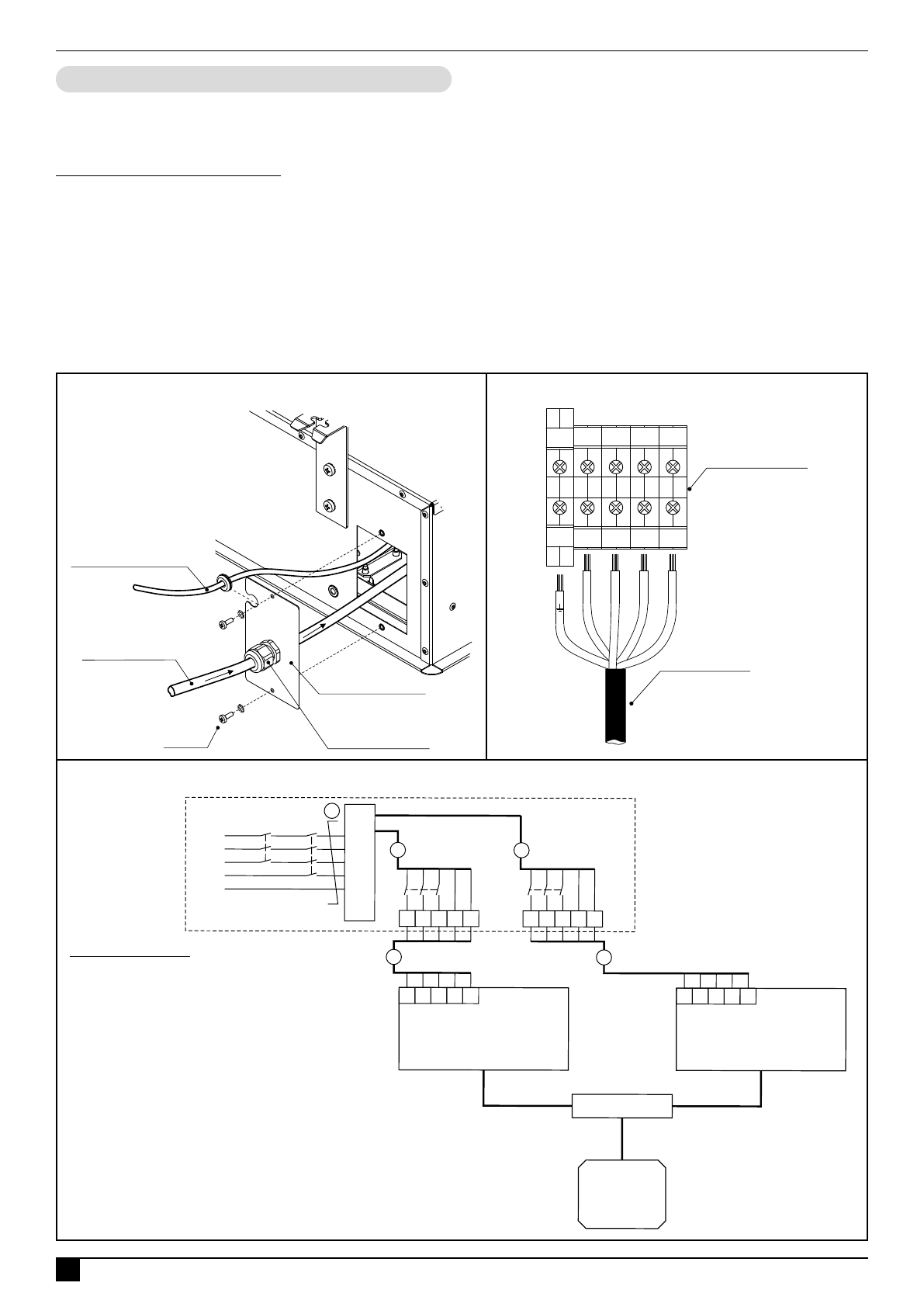

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Питание завес осуществляется от электросети переменного тока с номинальным напряжением ~380 (400) В, за

исключением завес КЭВ-6П2271Е и КЭВ-6П2281Е.

Основные этапы подключения:

.

а Установите  в  электрощите  автоматический  выключатель  и  УЗО,  соответствующие  данной  модели  завесы

или группе завес.

.

б Подключите  к  выходным  клеммам автоматического  выключателя  и  УЗО  кабель  питания,  соответствующий

данной модели или группе завес в соответствии со схемой подключения, указанной ниже.

.

в С помощью отвёртки с крестовым наконечником, откройте крышку монтажного люка завесы, открутив винты.

Также,  для  удобства  монтажа  рекомендуется  откинуть  лицевую  панель  (подробные  шаги  см.  в  разделе

«Назначение и устройство: Аварийное отключение нагревателей»).

.

г

Заведите  кабель  питания  к  клеммной  колодке  через  кабельный  ввод  монтажного  люка  и  подключите  в

соответствии со схемой подключения.

.

д Закройте лицевую панель и крышку монтажного люка в обратном порядке.

Монтажный люк завесы

крышка

монтажного люка

кабельный ввод

кабель питания

кабель управления

винт

Подключение кабеля питания ~380 (400) В

PE

PE

L1

L1

L2

L2

L3

L3

N

N

L1

L2

L3

N

кабель питания

клеммная колодка

Схема подключения группы завес к трёхфазной сети переменного тока с напряжением ~380 (400) В

PE

PE

PE

PE

L1

L1

L1

L1

L2

L2

L2

L2

L3

L3

L3

L3

N

N

N

N

Ведущая завеса

М

онт

ажная к

оробк

а

Электрощитовая

Монтажная коробка

Ведомая завеса

Master

Slave

QF

1

QF

2

Кабель управления

(

Master)

Кабель управления

(

Slave

)

Кабель управления

2

7*0,5 мм

L1

L2
L3

N

3

/

N

/

PE

~

 380 В 50 Гц

PE

УЗО*

QF

*

2

1

2

2

2

ТМ310204

ТМ310205

ТМ310162

Схема подключения к электросети

Пульт HL10

Условные обозначения:

QF*

 - общий автоматический выключатель,подбирается

исходя из суммарного тока группы завес. В случае

подключения одной завесы, подбирается по максимальному

току модели завесы в соответствии с таблицей (стр.27).

QF1

...

QF2

 - автоматический выключатель для каждой

завесы в группе. Подбирается по максимальному току

каждой модели завесы в соответствии с таблицей (стр.27).

В случае подключения одной завесы ставится только

QF*

.

УЗО*

 - устройство защитного отключения. При установке на группу,

подбирается исходя из суммарного тока завес (дифференциальный ток - 300мА).

В случае подключения одной завесы подбирается по максимальному

току модели завесы (дифференциальный ток - 100мА).

Кабель 1

 - сечение кабеля подбирается исходя из суммарного тока завес в группе.

Кабель 2

 - кабель питания завесы, сечение подбирается по таблице (стр.27).

Подключение  кабелей  управления  завес  к  монтажной  коробке  указано  в  разделе

«Управление: Управление группой»
