20

Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Lo

H2

H1

Me

Hi

L

N

бе

лый

серый

синий

чёрный

жёлт

о-з

елёный

коричневый

красный*

ПУЛЬТ

HL10

2

Кабель 7*0,5 мм

Кабель управления

(

Master

)

Кабель управления

(

Slave

)

Кабель управления

(

Slave

)

*Красный провод изолировать

для ведомых завес

P

Ведущая

Ведомая

Ведомая

Завеса

Завеса

Завеса

Lo

H2

H1

Me

Hi

L

N

Монтажная

коробка

(1)

(1)

(2)

(2)

(3)

(3)

(4)

(4)

(5)

(5)

(6)

(6)

(7)

(7)

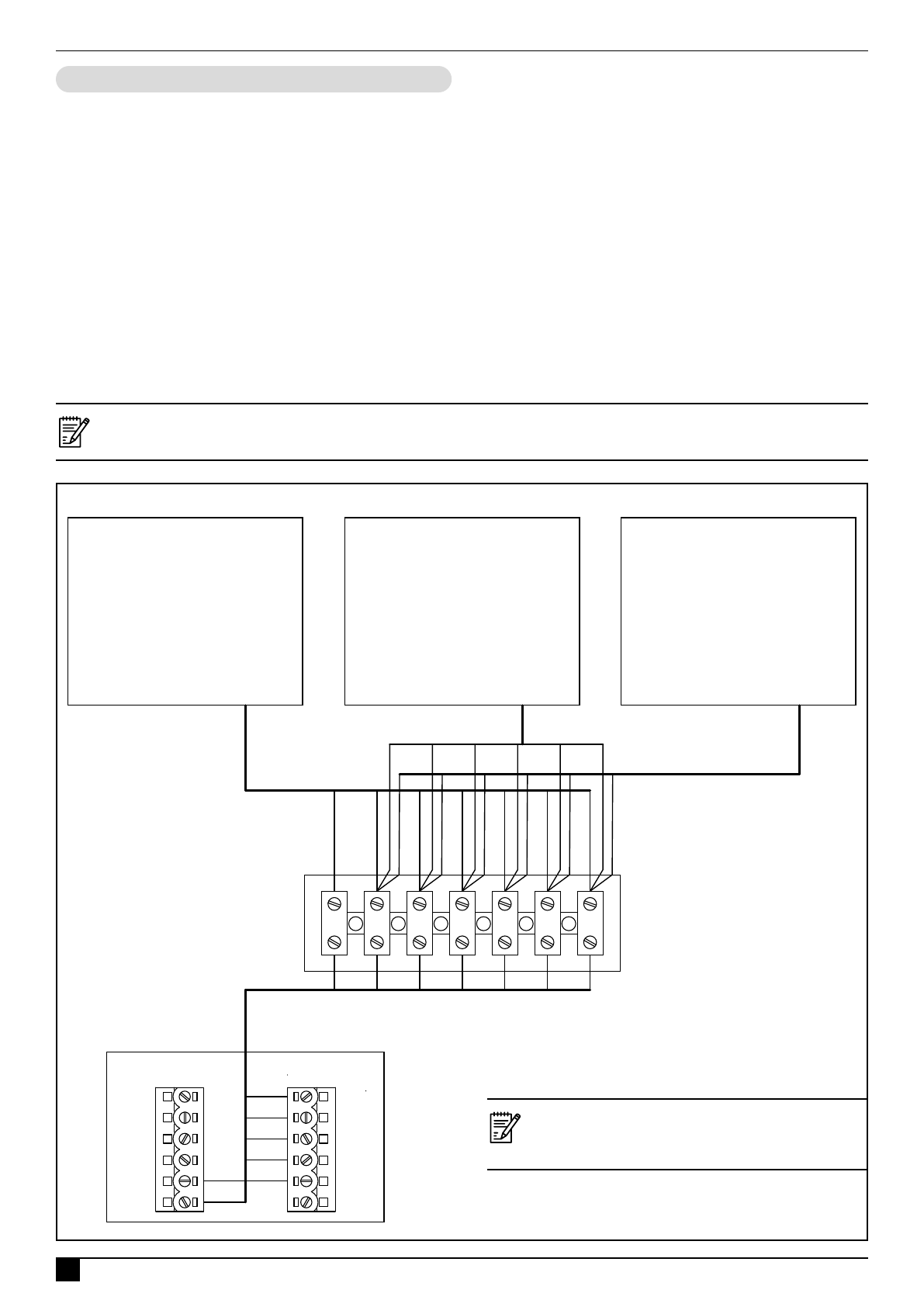

Схема подключения группы завес

ТМ310158

Допускается не использовать монтажную

коробку,  в  случае  подключения  двух

завес к одному пульту.

Управлять группой завес (синхронно с одной точки) возможно одним пультом HL10. Максимальное количество

подключаемых завес к одному пульту указано в таблице технических характеристик.

В группе должны быть

завесы одной модели, объединение разных моделей не допускается!

Для подключения группы завес к пульту необходимо:

•  от кабеля управления каждой завесы отсоединить пульты HL10;

•  свободные концы семижильных кабелей управления соединить параллельно,

используя  монтажную  коробку.  Управляющая  фаза  L  подключается  к  пульту

только  от  ведущей  завесы,  для  ведомых  завес  красный  провод  следует

изолировать (см. схему подключения ниже).

•  выбрать  любой  из  отсоединённых  пультов  HL10  и  подключить  его  к  группе,

используя монтажную коробку. Подключать необходимо в строгом соответствии

с цветовой маркировкой проводов (см. схему подключения ниже).

•  в  случае  соединения  двух  завес  допускается  не  использовать  монтажную

коробку, а подключить напрямую к колодке пульта HL10.

В  случае  отсутствия  или  недостаточной  длины  кабеля  управления,  рекомендуется  использовать

кабель 7*0,5 мм

2

 с медными многопроволочными жилами.

Управление группой
