22

Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Приёмно-контрольный  прибор  (ПКП)  охранно-пожарной  сигнализации  должен  быть  с  нормально  открытым

контактом.

Принцип  работы:

  При  срабатывании  ПКП  (передача  сигнала  «ПОЖАР»  завесе),  контактное  соединение

замыкается,  цепи  управления  пульта  отключаются,  тем  самым  отключая  нагреватели  и  вентилятор  завесы.

Когда причина сигнализации устранена, ПКП возвращает прежнее состояние контактного соединения, а завеса

или группа завес вернутся в режим, который был установлен до срабатывания ПКП или выключатся, если они

были выключены.

Если  в  системе  присутствует  концевой  выключатель,  тогда  ПКП  имеет  приоритет  по  сравнению  с  концевым

выключателем, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.

Чтобы подключить ПКП к завесе или к их группе необходимо:

•  дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

•  подключить БЛОК-WA (ver.E) к завесе в соответствии с инструкцией на БЛОК-WA (ver.E);

•  подключить к БЛОКу-WA (ver.E) ПКП на контакты П, П1 в соответствии с инструкцией на БЛОК-WA (ver.E);

•  ПКП должен быть заземлён, используйте общий контур заземления;

•  используйте медные проводники сечением 0,5-1,0 мм

2

.

Подключение ПКП охранно-пожарной сигнализации

Условные обозначения:

ПКП - прибор приёмно-контрольный пожарный

П

П

1

N.O.

ПКП

220 В 50 Гц

PE

БЛОК-

WA (ver.E)*

Каб

ель управ

ления

БЛОК-

W

A (ver

.E)

X2

X1

PE

Кабель управления (

Master

)

Кабель

управления

(

Slave

)

Кабель управления

(

Slave

)

Ведущая

Ведомая

Ведомая

Завеса

Завеса

Завеса

Монтажная коробка

2

Кабель 7*0,5 мм

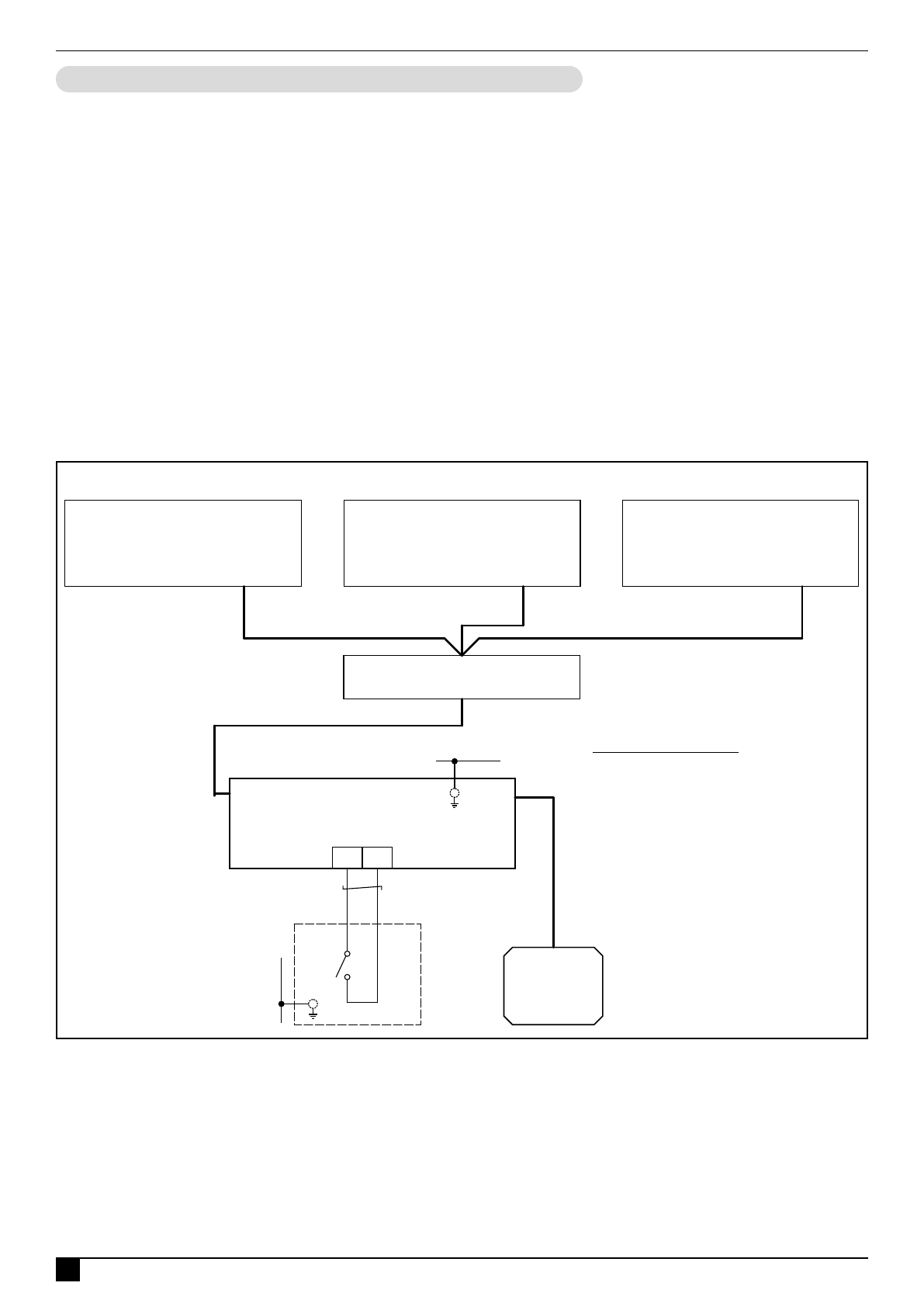

Схема подключения ПКП к группе завес

ТМ310212

ПУЛЬТ HL10

Подключение кабелей управления завес

к монтажной коробке указано в разделе

«Управление: Управление группой»
