Podłączanie urządzeń peryferyjnych

Podłączanie urządzeń peryferyjnych

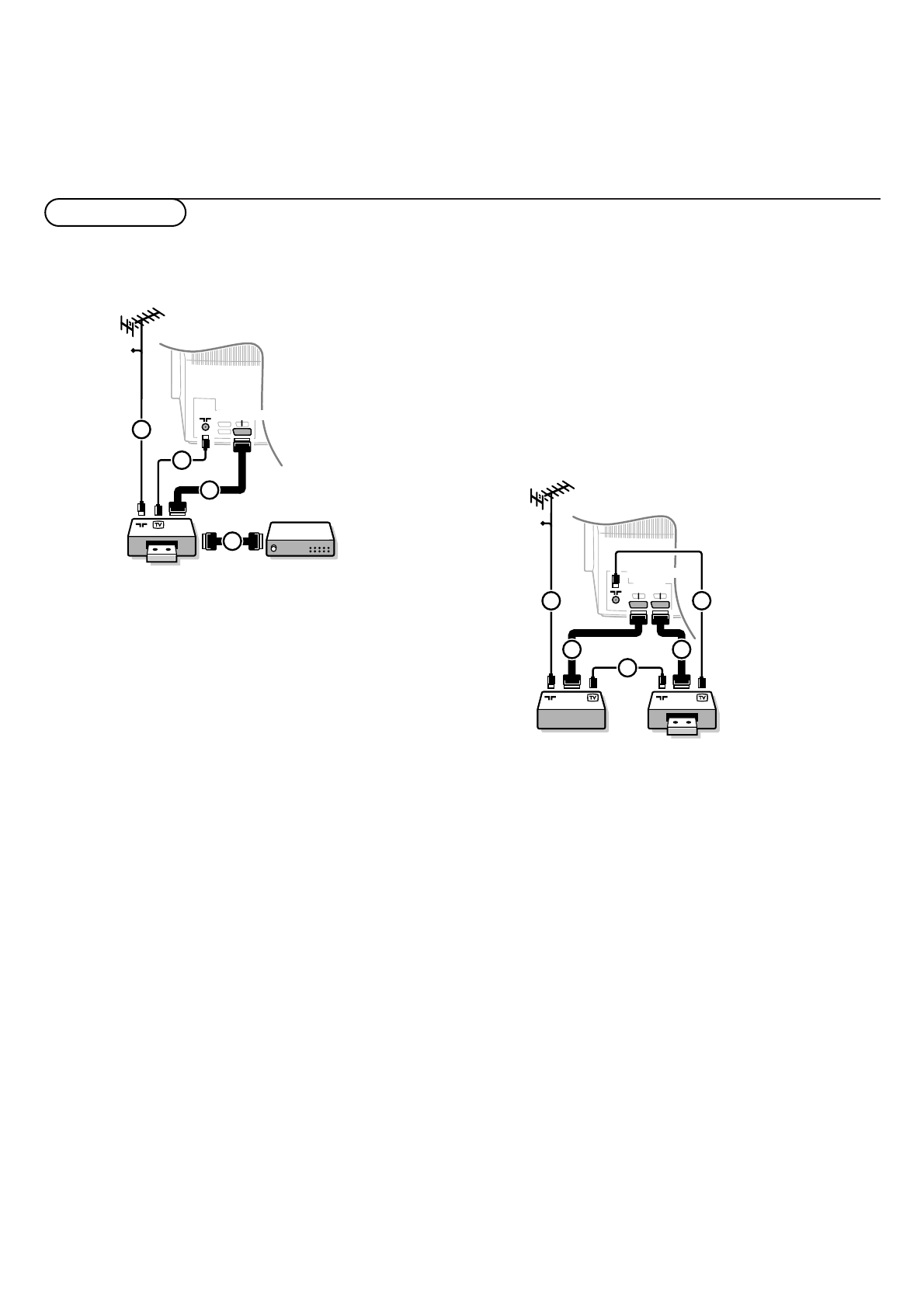

Do odbiorników TV można podłączyć szeroką gamę urządzeń audio i wideo. Poniższe
schematy podłączeniowe pokazują w jaki sposób należy je podłączać.

Podłącz kable anteny

1

,

2

i – aby uzyskać lepszą jakość

obrazu – eurokabel

3

, tak jak pokazano na rysunku obok.

Jeśli magnetowid wyposażony jest w funkcję EasyLink,eurokabel
został dostarczony razem z nim. Aby móc korzystać z tej funkcji,
powinien on zostać podłączony do

EXTERNAL 2

.

Poniższe czynności powinny zostać wykonane tylko w
przypadku, gdy eurokabel

3

nie jest podłączony.

Szukanie i wprowadzanie do pamięci sygnału
testowego magnetowidu

&

Wyłącz kabel antenowy

1

z gniazdka anteny

x

w

magnetowidzie.

é

Włącz odbiornik TV i nastaw magnetowid na sygnał
testowy (zobacz instrukcję obsługi magnetowidu).

“

Szukaj sygnału testowego magnetowidu w taki sam sposób,
w jaki były wyszukiwane i wprowadzane do pamięci sygnały
TV. Patrz: Instalacja, Wyszukiwanie i Zapamiętywanie
kanałów TV, Strojenie ręczne str. 6.

‘

Wprowadź sygnał testowy na program numer 0 lub

pomiędzy 90 i 99.

(

Podłącz kabel antenowy do gniazdka anteny

x

w

magnetowidzie w chwili, gdy sygnał testowy zostanie
wprowadzony do pamięci.

Magnetowid

VCR 1

CABLE

1

4

2

EXTERNAL

2

3

Dekoder i magnetowid
Podłącz eurokabel

4

do dekodera i do specjalnego

eurozłącza w magnetowidzie. Patrz: instrukcja obsługi
magnetowidu.
Patrz: określenie numerów programów
dekodera/deszyfratora (str. 8). Można również podłączyć
dekoder bezpośrednio do

EXTERNAL 1

i

2

za pomocą

eurokabla.

Magnetowid i inne urządzenia
peryferyjne

(oprócz źródło cyfrowego)

&

Podłącz kable antenowe

1

,

2

i

3

, tak jak pokazano na

rysunku obok.
Lepszą jakość obrazu można uzyskać, gdy podłączony
zostanie również eurokabel

5

do

EXTERNAL 2

i

eurokabel

4

do

EXTERNAL 1, 3

lub

4

.

é

Poszukaj sygnału testowego urządzenia peryferyjnego w
ten sam sposób, w jaki szukałeś sygnału testowego
magnetowidu.

Gdy magnetowid jest podłączony do

EXTERNAL 1,

możliwe jest

tylko nagr ywanie programu z odbiornika TV.
Tylko wtedy,gdy magnetowid jest podłączony do

EXTERNAL 2,

możliwe jest nagr ywanie programów zarówno z odbiornika TV,
jak i z innych podłączonych urządzeń. Patrz nagr ywanie
magnetowidem str. 33.

Uwaga:
Wejście

EXTERNAL 1

może obsługiwać sygnały CVBS i RGB,

EXTERNAL 2

CVBS,Y/C i RGB,

EXTERNAL 3

i 4 tylko CVBS

.

Do podłączenia dodatkowych urządzeń zalecane jest
wykorzystanie połączenia RGB. Sygnał RGB zapewnia lepszą
jakość odbioru obrazu. W tym celu należy połączyć wyjście RGB
urządzenia dodatkowego z wejściem

EXTERNAL 1

lub

2

telewizora.

VCR 1

CABLE

1

2

1

EXTERNAL

2

4

5

3
