27

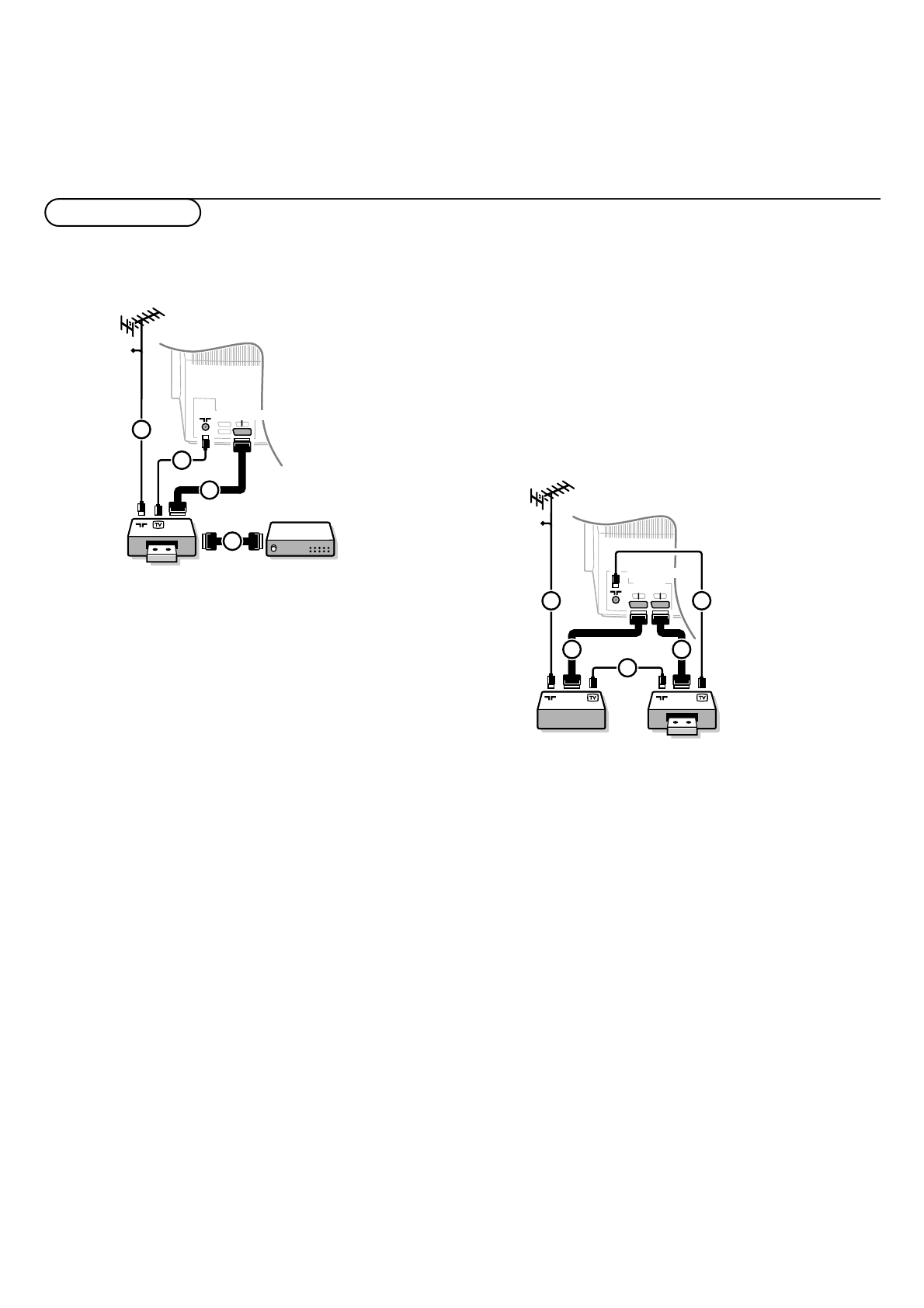

Připojení periferních přístrojů

Připojení periferních přístrojů

Existuje široký výběr audio a video přístrojů, které mohou být připojeny na váš TV
přijímač. Následující schemata připojení znázorňují způsob připojení

.

Připojte kabely antény

1

,

2

a kabel scart

3

(pro

zlepšení kvality obrazu) podle znázornění

.

Pokud je Váš videorekordér vybaven funkcí EasyLink,zapojte
přiložený kabel scart do

EXTERNAL 2

,abyste mohli využít tuto

funkci

.

Pokud jste nepoužili kabel scart

3

, postupujte

následovně

.

Vyhledání a uložení kmitočtu testovacího signálu
videorekordéru

&

Odpojte kabel antény

1

ze vstupu antény

x

videorekordéru

.

é

Zapněte Váš TV přijímač a přepněte videorekordér do
pozice testovací signál. (Podrobnosti najdete v návodu k
použití Vašeho videorekordéru.

)

“

Vyhledání testovacího signálu probíhá stejným způsobem,
jako ladění a ukládání TV programů. Viz Nastavení, Manuální
nastavení, str. 6

.

‘

Uložte nastavení buď pod číslem 0 nebo mezi 90 a 99

.

(

Je-li testovací signál uložen, připojte znovu kabel antény do
anténího vstupu

x

videorekordéru

.

Videorekordér

VCR 1

CABLE

1

4

2

EXTERNAL

2

3

Připojení dekodéru k videorekordéru
Spojte kabelem scart

4

eurokonektor dekodéru a

speciální eurokonektor videorekordéru. Viz návod k použití
Vašeho videorekordéru.
Viz Definice programových čísel dekodéru, str. 8.
Dekodér můžete také přímo spojit s

EXTERNAL 1

nebo

2

pomocí kabelu scart

.

Videorekordér a jiné periferní přístroje

(kromě Digitální zdroje)

&

Připojte kabely antény

1

,

2

a

3

podle obrázku. Lepší

kvalita obrazu je dosažena připojením kabelu scart

5

ke

vstupu

EXTERNAL 2

a kabelu scart

4

ke vstupu

EXTERNAL 1

,

3

nebo

4

.

é

Vyhledejte testovací signál Vašeho přístroje stejným
způsobem, jako pro videorekordér

.

Je-li  váš videorekordér připojen ke vstupu

EXTERNAL 1

,může

zaznamenávat pouze programy z TV přijímače.
Jen tehdy,je-li videorekordér připojen ke vstupu

EXTERNAL 2

,

může zaznamenávat jak programy z TV přijímače,tak také z
jiných připojených přístrojů. Viz Záznam videorekordérem,
str. 33.

Poznámka:

EXTERNAL 1

slouží pro připojení CVBS a RGB,

EXTERNAL 2

pro CVBS,Y/C a RGB,

EXTERNAL 3

a 4 pouze

pro CVBS.
Protože systém přenosu obrazu RGB poskytuje lepší kvalitu
doporučujeme připojit přístroje s RGB výstupem na vstup

EXTERNAL 1

nebo

2.

VCR 1

CABLE

1

2

1

EXTERNAL

2

4

5

3
