24

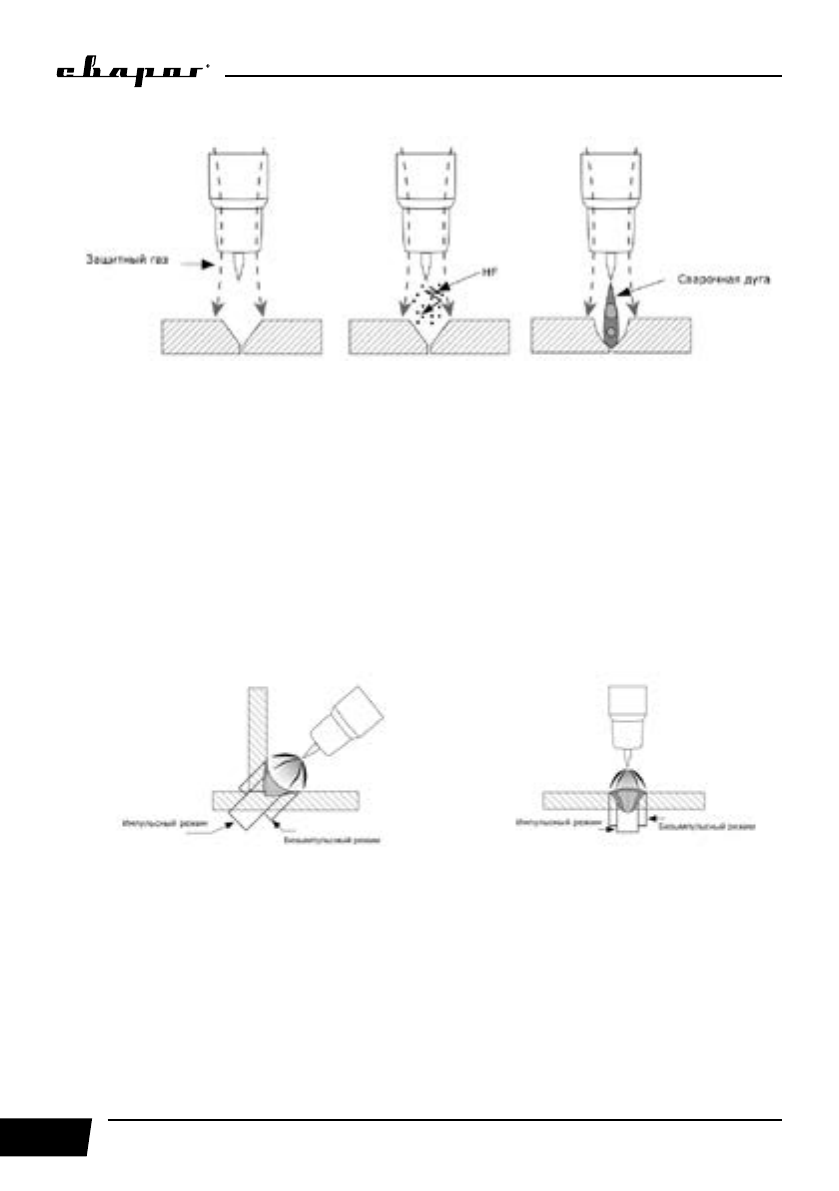

Рис. 8.6. Процесс образования сварочной дуги.
Основной газ, применяемый при TIG сварке, это аргон.
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе свар-
ки изнашивается и теряет форму, вследствие чего его необходимо затачивать, а также
регулировать величину вылета относительно сопла горелки. Также необходимо правильно
подбирать тип электрода: по хим. составу, по толщине. Для более длительной работы элек-
трода, для получения качественного шва необходимо правильно подбирать присадочный
материал.
Аргонодуговая сварка в импульсном режиме (TIG DC P) позволяет сделать сварочный
процесс более контролированным: снизить выделяемое тепло в основной металл (см. рис.
8.7) и получить сварное соединение нужного качества.
Рис. 8.7. Выделяемое тепло в импульсном и безымпульсном режимах.
Сварка в импульсном режиме - это разница между пиковым и базовым током. Для им-
пульсного режима используются четыре дополнительных параметра сварки: пиковый ток,
базовый ток, частота импульса и заполнение импульса.
Содержание
- 4 использованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
- 6 ВНИМАНИЕ! Не используйте данные аппараты для размораживания; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 7 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ
- 8 ВНИМАНИЕ! При поражении электрическим током прекратите сварку,
- 9 ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Наименование параметра
- 11 На
- 12 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
- 17 ВНИМАНИЕ! В режиме повтора цикл сварки можно повторять неограни-
- 18 Высокочастотный поджиг HF; позволяет зажечь TIG дугу без касания к изделию.; ° и начинайте сварку.
- 19 для обеспечения лучшего поджига дуги в начале сварки. Инвертор
- 20 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ TIG СВАРКИ; про ПВ горелки. При увеличении ПВ горелка выйдет из строя. Горелка с
- 21 портной тележкой показана на рисунке 8.2.; Транспортная тележка и теплообменник не входят в стандартную
- 25 Пример настройки четырех параметров импульсного режима.; Перед началом сварки следует продуть шланг и горелку небольшой
- 26 вание сварочного шва. Старайтесь держать горелку под углом 90°(по
- 27 составу основного металла.; Данные рекомендации носят ознакомительный характер.
- 30 ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ MMA СВАРКИ; ВНИМАНИЕ! При неплотном подсоединении кабелей возможны выгора-
- 32 дуги вплоть до частых кратковременных замыканий.
- 33 — заготовка подсоединена к разъему «-», а электрододержатель
- 34 талла при сварке в нижнем положении:
- 35 ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
- 39 - кратчайшее расстояние от поверхности одной из свариваемых
- 40 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; сти. Специалисты должны иметь допуски к проведению таких работ.
- 41 УСТРАНЕНИЕ НЕПОЛАДОК; ществляться только квалифицированным техническим персоналом.
