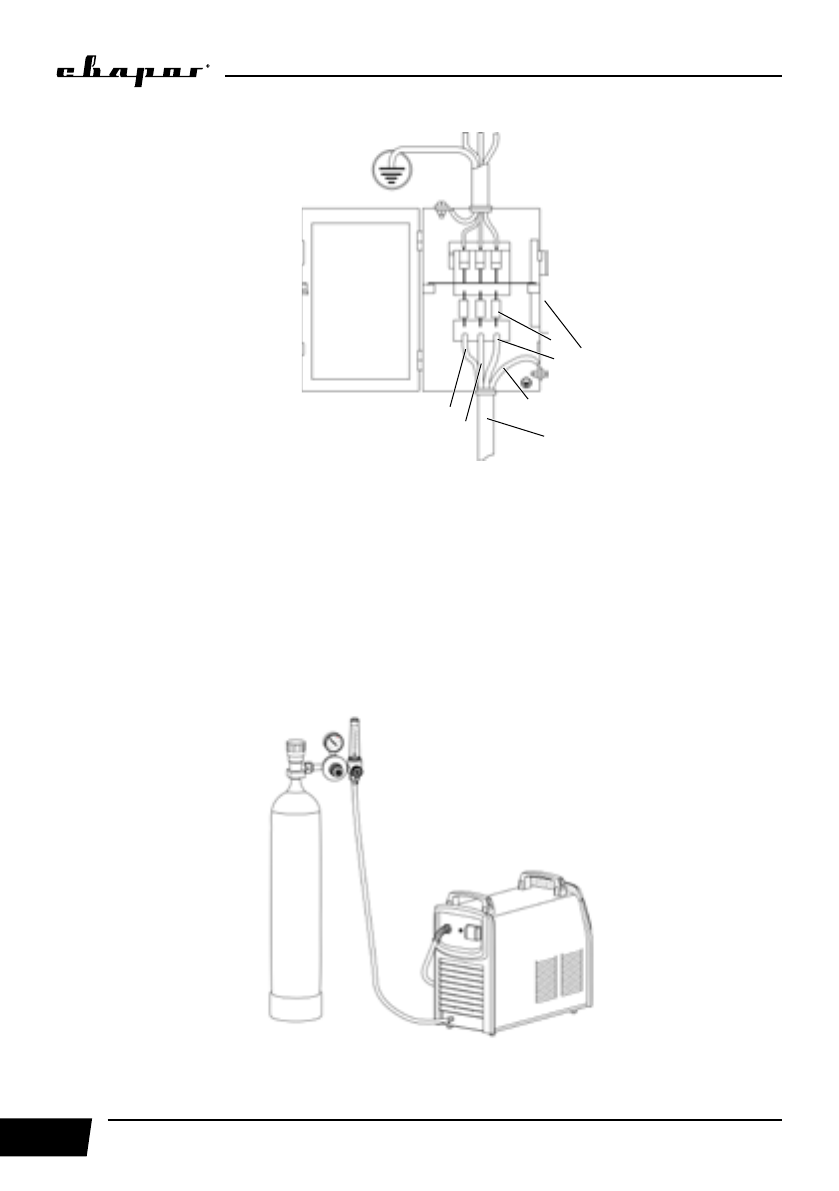

Рисунок 8.3. Схема подключения к сети.
1. Выключатель. 2. Предохранители. 3. Сетевой кабель источника питания: а) чёрный –
подключение фазы, б) коричневый - подключение фазы, в) серый - подключение фазы, г)
желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).
2. Подсоедините газовый шланг к газовому разъему аппарата (п. 3, рис. 6.2) и к газовому
редуктору, присоединенному к баллону. При подключении баллон и редуктор должны быть
закрыты. Система газоснабжения, состоящая из газового баллона, редуктора и газового
шланга, должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспе-
чить надежную подачу газа и защиту сварочного шва (см. рис. 8.4).
Рисунок 8.4. Подключение защитного газа.
1
г
б
в
3
2
а
