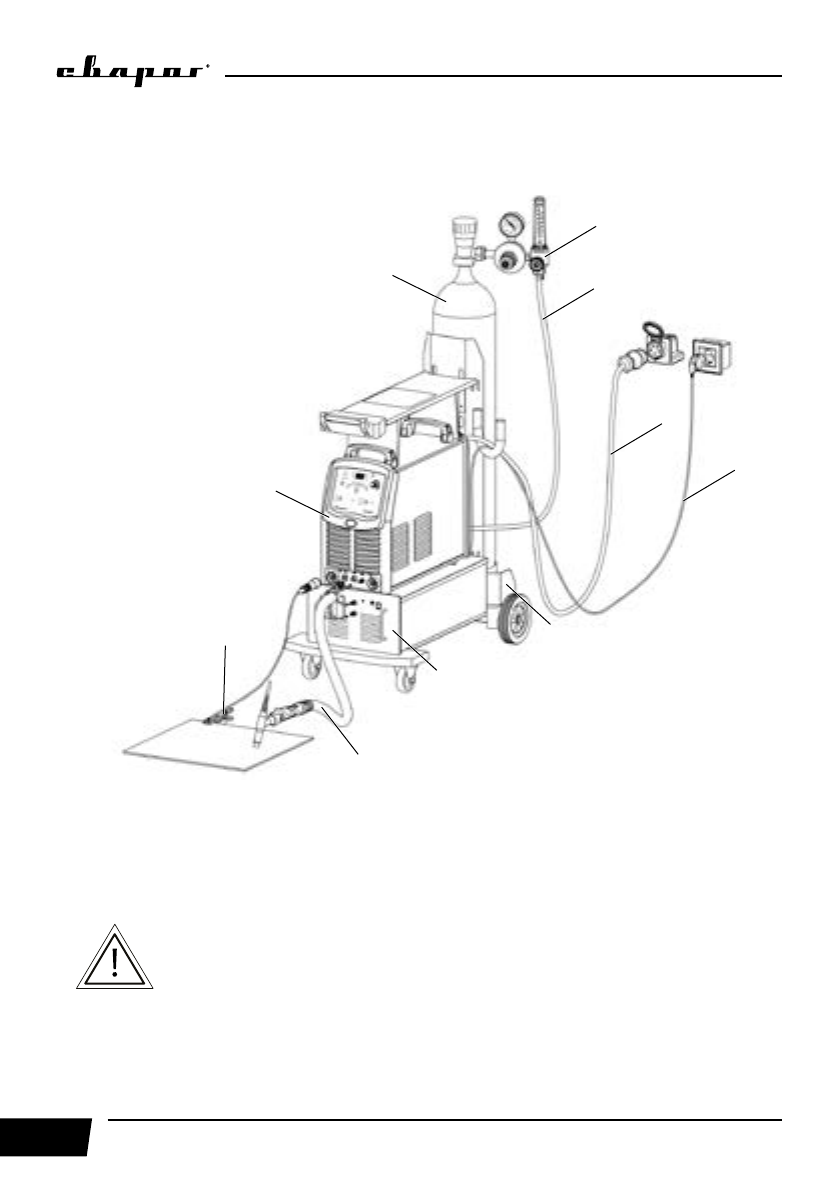

Схема подключения аппарата для TIG сварки с горелкой водяного охлаждения и транс-
портной тележкой показана на рисунке 8.2.
Рис. 8.2. Схема подключения оборудования.
1. Горелка TIG с водяным охлаждением. 2. Клемма заземления. 3. Сварочный аппарат.
4. Баллон с газом. 5. Редуктор. 6. Газовый шланг. 7. Кабель подключения к сети аппарата. 8.
Кабель подключения к сети теплообменника 9. Транспортная тележка. 10. Теплообменник.
Транспортная тележка и теплообменник не входят в стандартную
комплектацию.
1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки (см. рис. 8.3).
1
9
10
2
3
4
5
6
7
8
