19

TECH MIG 3500, 5000

3.4.2. МЕХАНИЗИРОВАННАЯ СВАРКА В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ

(MIG/MAG, FCAW + CO

2

) И МЕХАНИЗИРОВАННАЯ СВАРКА САМОЗАЩИТНОЙ

ПОРОШКОВОЙ ПРОВОЛОКОЙ (FCAW)

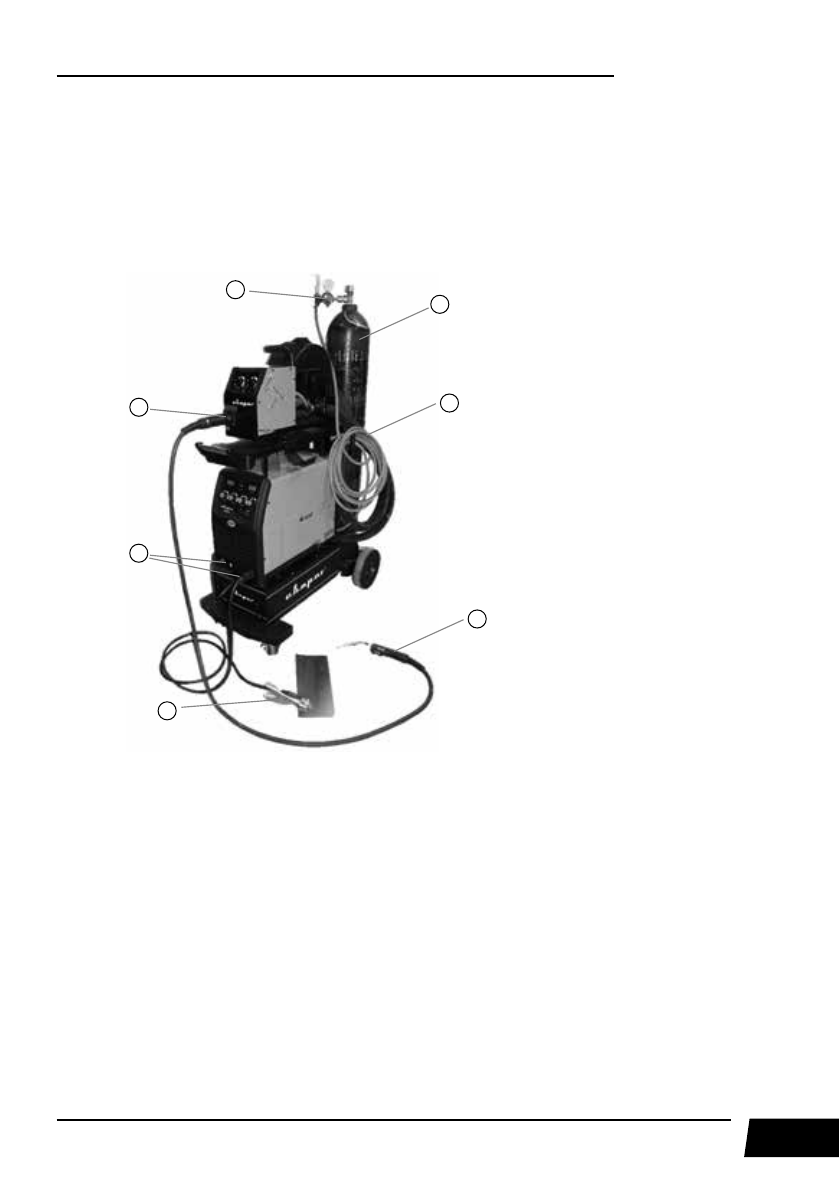

Схема подключения оборудования для механизированной сварки в среде защитных газов

показана на

рисунке 7

.

1.  Клемма заземления

2.  Панельные розетки
3.  Евроразъем

4.  Редуктор газового

баллона

5.  Газовый баллон
6.  Рукав газовый
7.  Горелка MIG

Рис. 7

При сварке самозащитной проволокой без газа (FCAW) подключение осуществляется так

же, как и при механизированной сварке в среде защитных газов MIG/MAG, за исключением
пунктов 6 и 7 (подключение газового баллона не производится).

1.  Подключите подающее устройство к источнику сварочного тока. Кабелем управле-

ния соедините разъемы 7-pin на подающем устройстве и на источнике

(16, рис. 1.2 и 2,

рис. 2.2)

. Кабель с кабельными вилками подключите в панельную розетку на подающем

устройстве

(1, рис. 2.2)

и в панельную розетку «+» или «-» на источнике сварочного тока

(2, рис. 7)

, в зависимости от выбранной полярности:

•  прямая полярность – соединительный кабель подключен к панельной розетке «-»

(13, рис. 1.1)

;

•  обратная полярность – соединительный кабель подключен к панельной розетке «+»

(14, рис. 1.1)

.

6

7

4

3

2

1

5
