17

TECH MIG 3500, 5000

3.2. УСТАНОВКА АППАРАТА

При размещении сварочного аппарата учитывайте следующие требования:

•  Панель управления и разъемы должны быть доступны.
•  Источник сварочного тока и газовый баллон должны находиться в устойчивом положе-

нии, не допускается наклон более 15° относительно горизонтальной поверхности.

•  Не допускайте пережимания и заломов кабелей и газового шланга.
•  Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные

кабели. При необходимости увеличения их длины увеличивайте также и сечения кабелей
с целью уменьшения падения напряжения. Оптимальная длина кабеля – 3-5 метров.

•  Обеспечьте доступ воздуха к аппарату для качественной вентиляции и охлаждения

корпуса источника.

•  Защищайте оборудование от прямых солнечных лучей и атмосферных осадков.

3.3. ПОДКЛЮЧЕНИЕ К СЕТИ

Перед подключением оборудования проверьте установленные значения напряжения сети

и пороговые напряжения сетевых предохранителей. Проверьте заземление системы.

Перед подсоединением сетевого кабеля к блоку выключателя убедитесь в том, что

выключатель сети аппарата находится в положении «выкл.». Откройте блок выключателя,

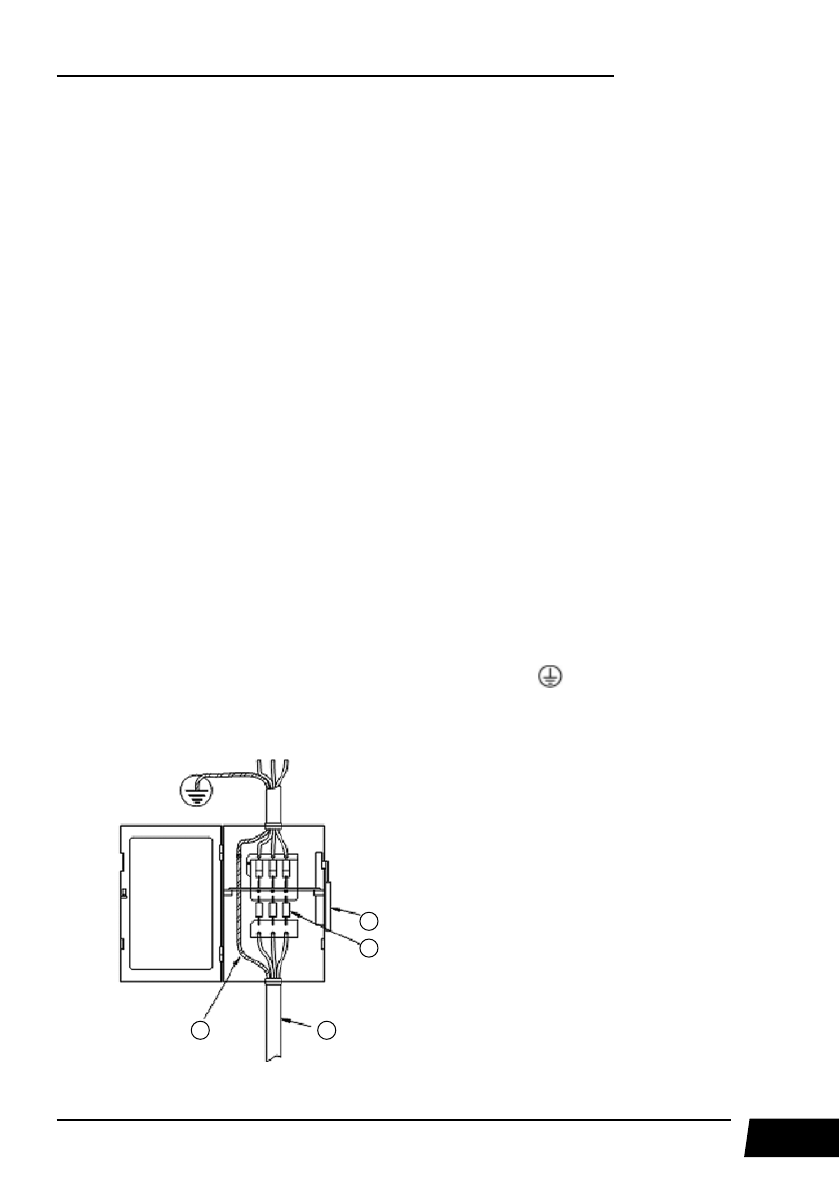

подсоедините, как показано на

рисунке 5

, три одноцветных (токопроводящих) провода

четырехжильного кабеля аппарата к соответствующим трем разъемам. Вытащите желто-
зеленый провод и подсоедините его к заземляющему болту «

».

Проверьте надежность всех соединений. Зафиксируйте кабель с помощью специальной

скобы.

1.  Желто-зеленый заземляющий

кабель (земля, не соединять
с нулевой фазой)

2.  Выключатель сети
3.  Предохранитель
4.  Кабель питания аппарата

Рис. 5

1

4

3

2
