13

TECH MIG 3500, 5000

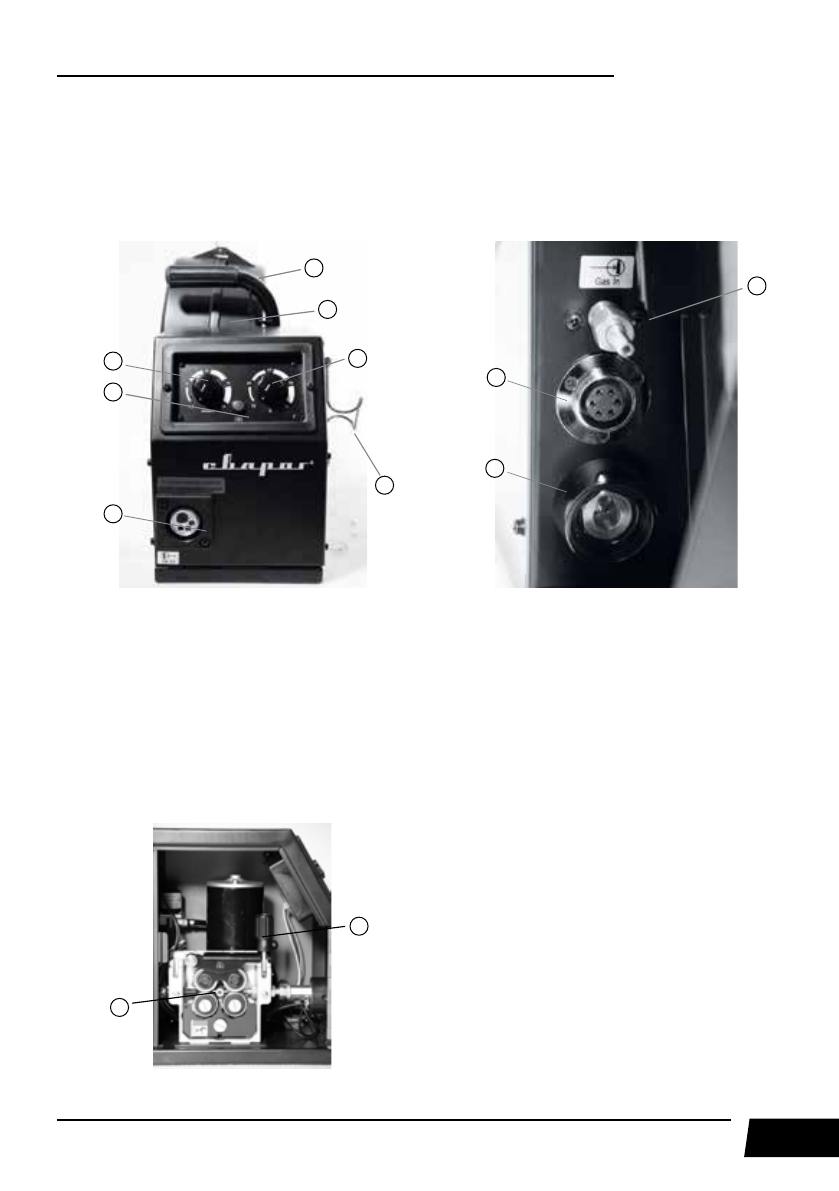

2.2. ВНЕШНИЙ ВИД ПОДАЮЩЕГО УСТРОЙСТВА

На

рисунке 2.1

 представлен внешний вид выносного подающего устройства,

на

рисунке 2.2

 – разъемы, расположенные на его задней панели, на

рисунке 2.3

 –

внутреннее устройство механизма подачи проволоки.

Рис. 2.1.                                                      Рис. 2.2.

1.  Евроразъем для подключения

MIG-горелки

2.  Кнопка холостого прогона проволоки
3.  Регулятор скорости подачи проволоки
4.  Ручка для переноски
5.  Катушка
6.  Регулятор рабочего напряжения
7.  Держатель горелки

1.  Панельная розетка
2.  Разъем 7-pin
3.  Штуцер для подключения газа

1.  Роликовый механизм
2.  Ручка зажима проволоки

Рис. 2.3.

5

6

7

4

1

2

3

2

1

2

3

1
