3.4. ПОДГОТОВКА АППАРАТА К РАБОТЕ

3.4.1. РУЧНАЯ ДУГОВАЯ СВАРКА ММА

При ручной дуговой сварке выносное подающее устройство и газовый баллон не исполь-

зуются.

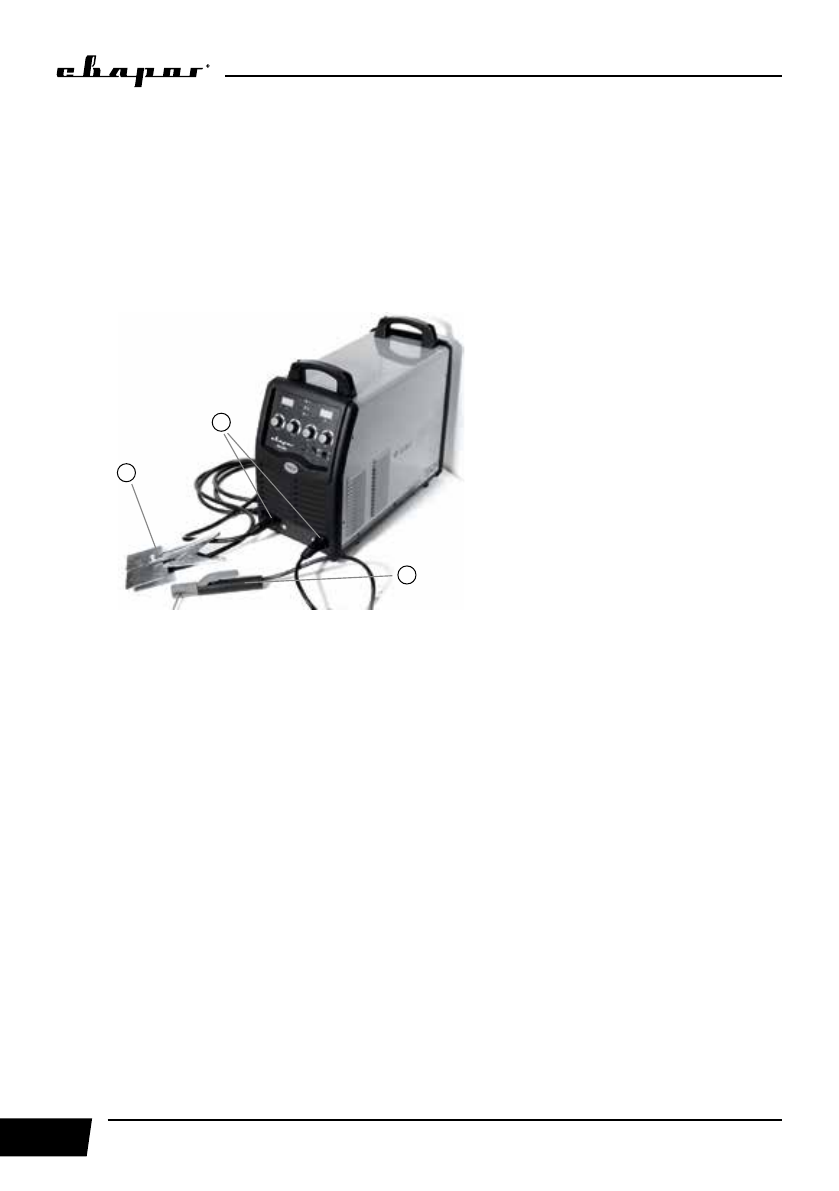

Схема подключения оборудования показана на

рисунке 6

.

1.  Клемма заземления
2.  Панельные розетки
3.  Электрододержатель

Рис. 6

1.  На передней панели сварочного аппарата имеется две панельных розетки «+» и «-»

(2, рис. 6)

. Существует два способа подключения сварочных принадлежностей:

•  прямая полярность - электрододержатель подсоединен к панельной розетке «-», а об-

ратный кабель с клеммой заземления к панельной розетке «+»;

•  обратная полярность – обратный кабель с клеммой заземления подсоединен к панель-

ной розетке «-», а электрододержатель – к панельной розетке «+».

Выбирайте способ подключения и режимы сварки в зависимости от конкретной ситуации

и типа электрода, согласно рекомендациям производителя материалов или требованиям
технологического процесса. Неправильное подключение оборудования может вызвать
нестабильность горения дуги, разбрызгивание расплавленного металла и прилипание
электрода.

2.  Для плотного закрепления прямого и обратного кабелей в разъемах необходимо

вставить кабельную вилку с соответствующим кабелем в панельную розетку до упора и по-
вернуть ее по часовой стрелке до упора. При неплотном подсоединении кабелей возможны
повреждения как панельной розетки, так и самого аппарата.
