3. УСТАНОВКА ОБОРУДОВАНИЯ
Установка оборудования должна проводиться опытным персоналом, имеющим соответ-
ствующую квалификацию.
При переноске, транспортировке и установке аппаратов учитывайте их реальный вес
и габариты.
ВНИМАНИЕ! Перед перемещением и установкой аппарата убедитесь
в том, что он отключен от сети.
Не подсоединяйте два и более сварочных аппарата к одному блоку выключателя, ни по-
следовательно, ни параллельно.
3.1. СБОРКА АППАРАТА
Аппараты MIG 3500 (N222) и MIG 5000 (N221) состоят из двух блоков:
• инверторный источник сварочного тока,
• подающее устройство,
которые могут устанавливаться на тележку, оснащенную ящиком для инструментов. Для
сварки ММА используется только источник сварочного тока.

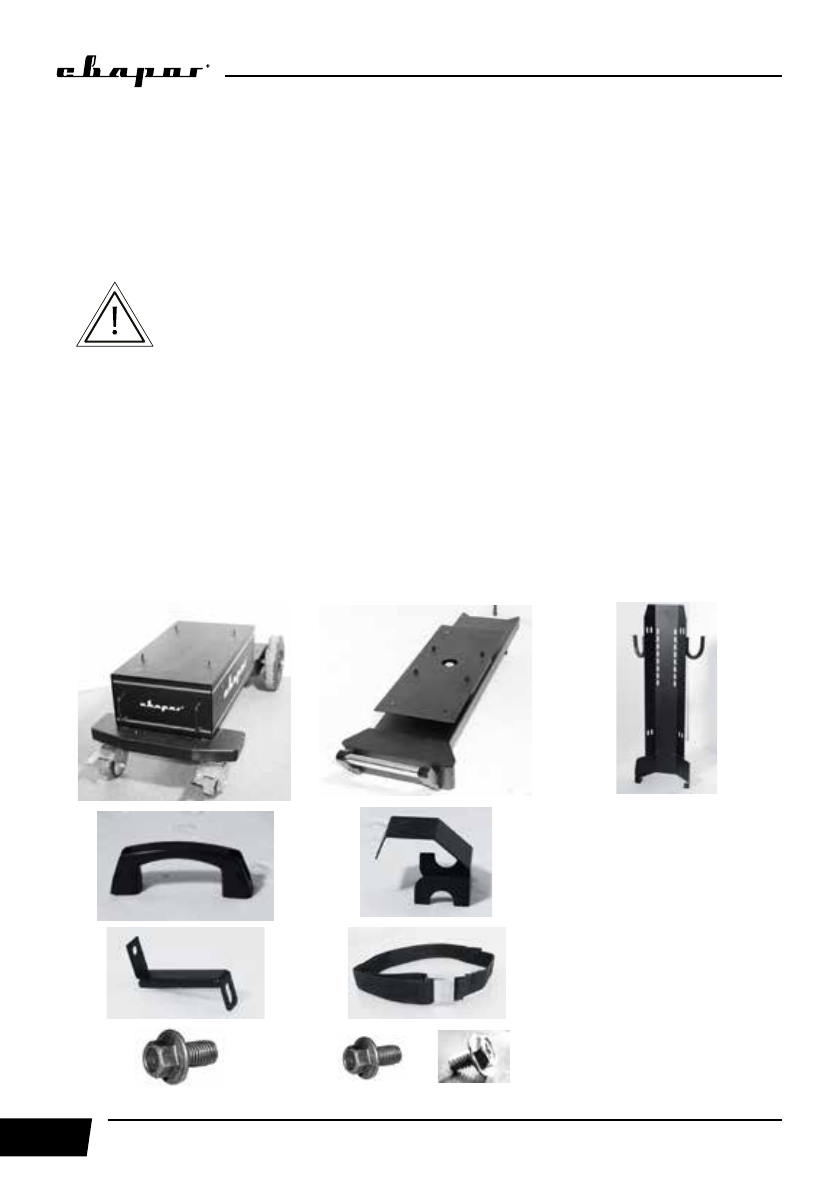

Тележка собирается из нескольких деталей
(рис. 3)
.
1
2
3
4
5
1. Тележка
2. Основание
3. Стойка
4. Ручка
5. Держатель горелки
6. Угловая стойка
7. Ремень
8. Болт М8х24
9. Болт М6х16
10. Винт М5х12
6
7
8
9
10
