18

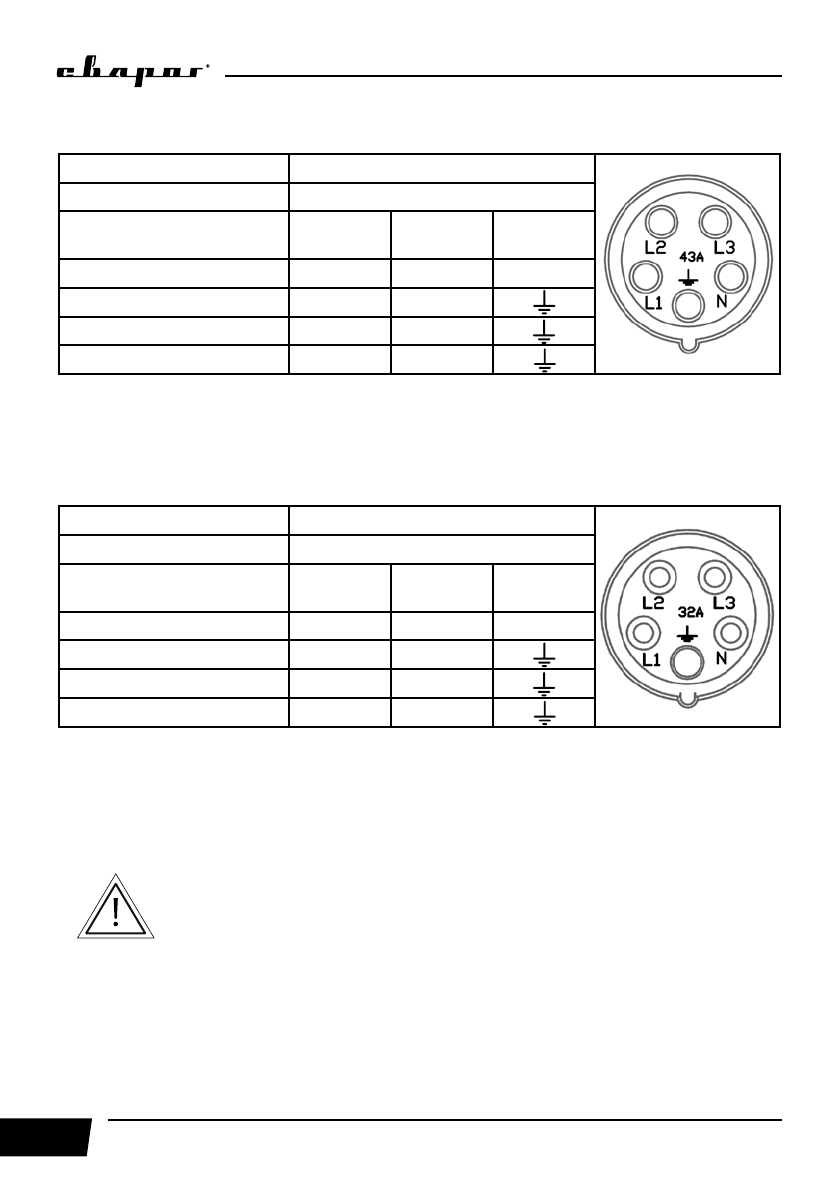

Таблица 8.2. Пример подключения к питающей сети 380 В.
Напряжение питающей сети
380 В
Сила тока
200 А
Сетевой кабель
Синий
Коричневый
Желто-
зеленый
Обозначение
Фаза
Ноль
Заземление
Подключение №1
L1
N
Подключение №2
L2
N
Подключение №3
L3
N
Используется при сетевом подключении 380 В с максимальной силой тока 200 А.
Для высокой производительности.
Таблица 8.3. Пример подключения к питающей сети 380 В.
Напряжение питающей сети
380 В
Сила тока
250 А
Сетевой кабель
Синий
Коричневый
Желто-
зеленый
Обозначение
Фаза
Фаза
Заземление
Подключение №1
L1
L2
Подключение №2
L2
L3
Подключение №3
L3
L1
Используется при сетевом подключении 380 В с максимальной силой тока 250 А.
Для высокой производительности.
Перед подключением оборудования проверьте соответствие электрической сети, при
необходимости проведите соответствующую модернизацию.
Подключение сварочного аппарата к электрической сети может
выполняться только квалифицированным электриком. Монтаж
должен выполняться в соответствии с действующими национальными
правилами установки электрооборудования и местными нормативными
требованиями.
2.
На передней панели сварочного аппарата имеется два панельных разъема: «+» и «-».
Для плотного закрепления кабеля с электрододержателем и кабеля с клеммой заземления в
разъемах необходимо вставить силовой наконечник с соответствующим кабелем в панель-
ный разъем до упора и повернуть его по часовой стрелке до упора.
