17
ARC 250 D (Z226)
8. ПОДГОТОВКА АППАРАТА
К РАБОТЕ ДЛЯ ММА СВАРКИ

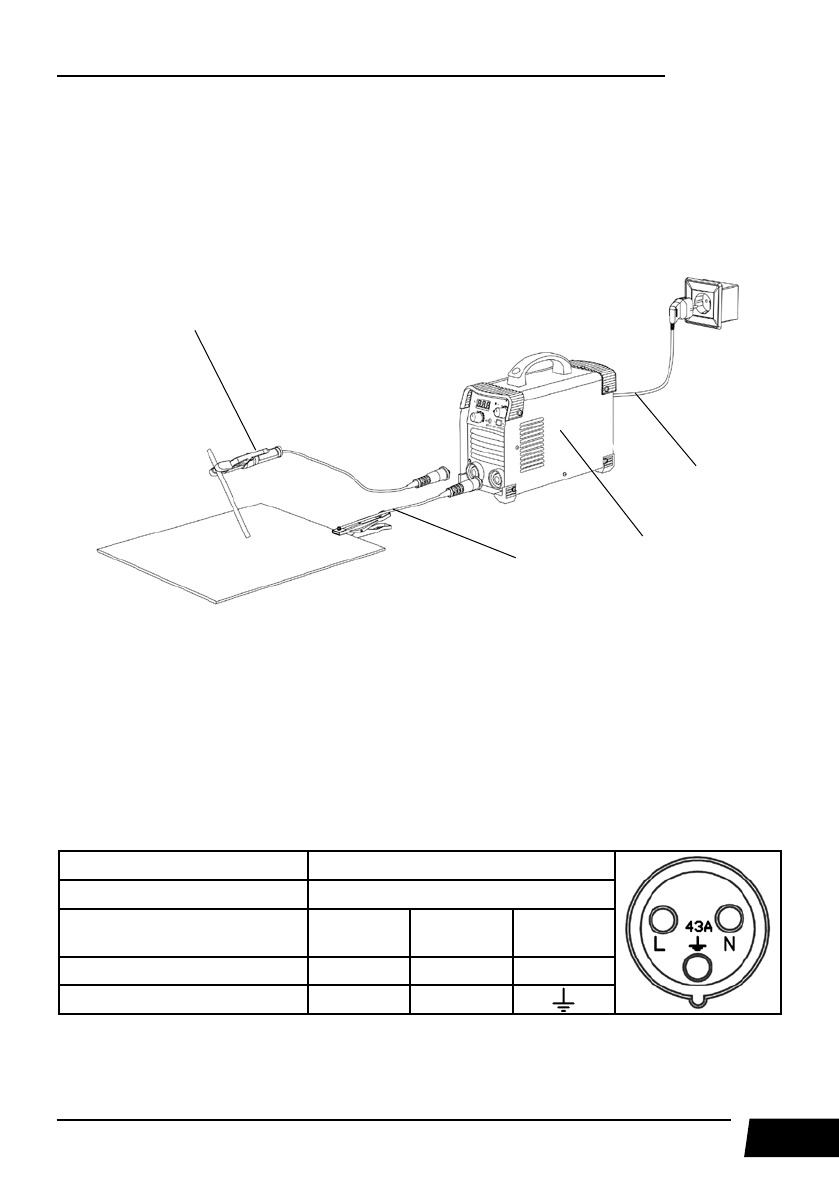

Схема подключения оборудования для сварки покрытыми электродами показана на
рисунке 8.1.
Рис. 8.1. Схема подключения оборудования.
1) Электрододержатель. 2) Клемма заземления. 3) Сварочный аппарат. 4) Сетевой шнур.
1.
Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки.
Инверторный сварочный аппарат имеет возможность подключения к питающей сети 220
или 380 В. Примеры подключения показаны в таблицах 8.1, 8.2, 8.3.
Таблица 8.1. Пример подключения к питающей сети 220 В.
Напряжение питающей сети
220 В
Сила тока
200 А
Сетевой кабель
Синий
Коричневый
Желто-
зеленый
Обозначение
Фаза
Ноль
Заземление
Подключение
L
N
Используется при сетевом подключении 220 В с максимальной силой тока 200 А.
Для средней производительности.
1
2
3
4
