13
ARC 250 D (Z226)
6. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

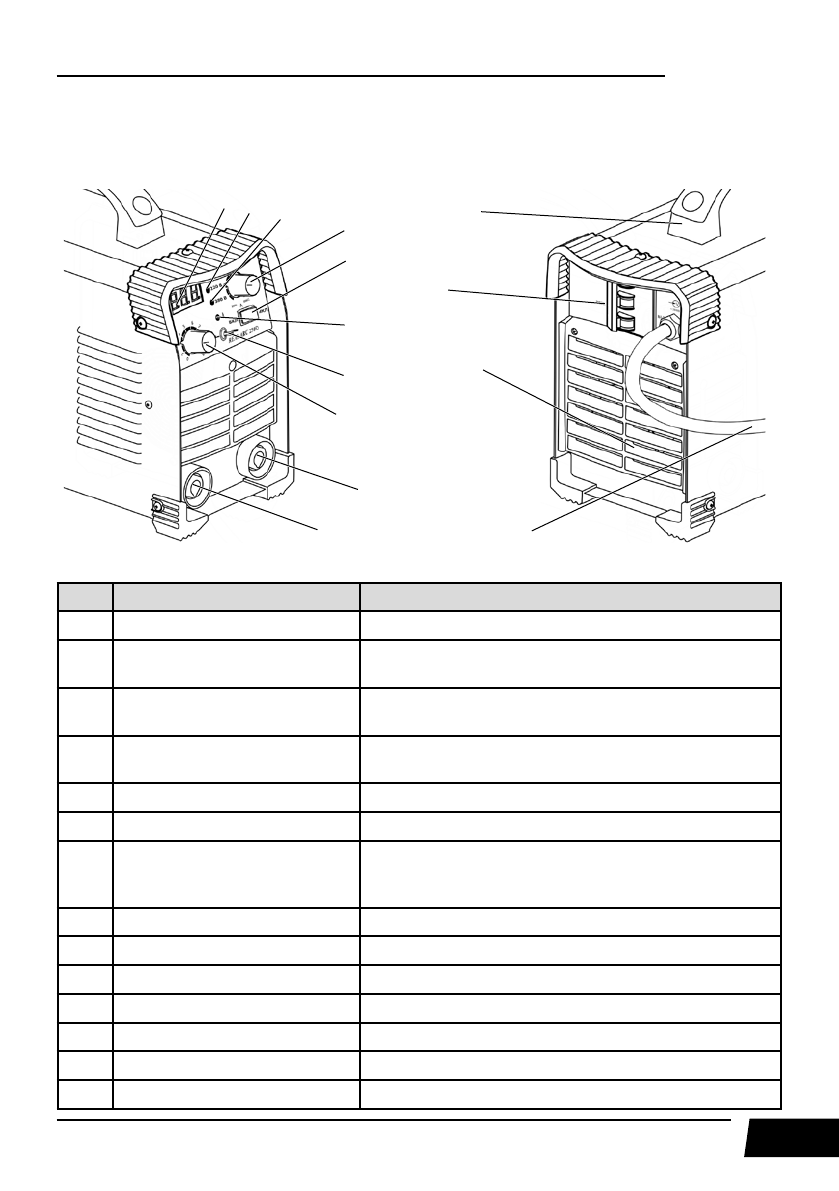

На рисунке 6.1 показан вид спереди и сзади для аппарата REAL ARC 250 D (Z226).
Рис. 6.1. Вид спереди и сзади.
Поз.
Параметры
Описание
1 Индикатор
Показывает силу сварочного тока.
2 Индикатор 220 В
Загорается, когда аппарат подключен к питающей сети
220 В.
3 Индикатор 380 В
Загорается, когда аппарат подключен к питающей сети
380 В.
4 Регулятор тока сварки
В зависимости от толщины основного металла
(Cм. табл. 9.2, 9.3).
5 Кнопка включения VRD
Снижение напряжения холостого хода до безопасного.
6 Индикатор перегрева
Загорается, когда аппарат перегрелся.
7 Тумблер переключения способа
сварки
ММА DC / Ручная дуговая сварка покрытым электродом
TIG Lift DC / Аргонодуговая сварка неплавящимся
электродом.
8 Регулятор форсажа дуги
См. рис. 6.4.
9 Панельная розетка «-»
Используется для подключения сварочных кабелей.
10 Панельная розетка «+»
Используется для подключения сварочных кабелей.
11 Вентиляционные отверстия
Охлаждение сварочного аппарата.
12 Ручка для транспортировки
Используется для переноски аппарата.
13 Кнопка включения
Включение сварочного аппарата.
14 Сетевой кабель
Сетевое подключение 220/380 В.
1
11
10
14
12
13
2
3
4
5
6
7
8
9
