PRO TIG 300 P

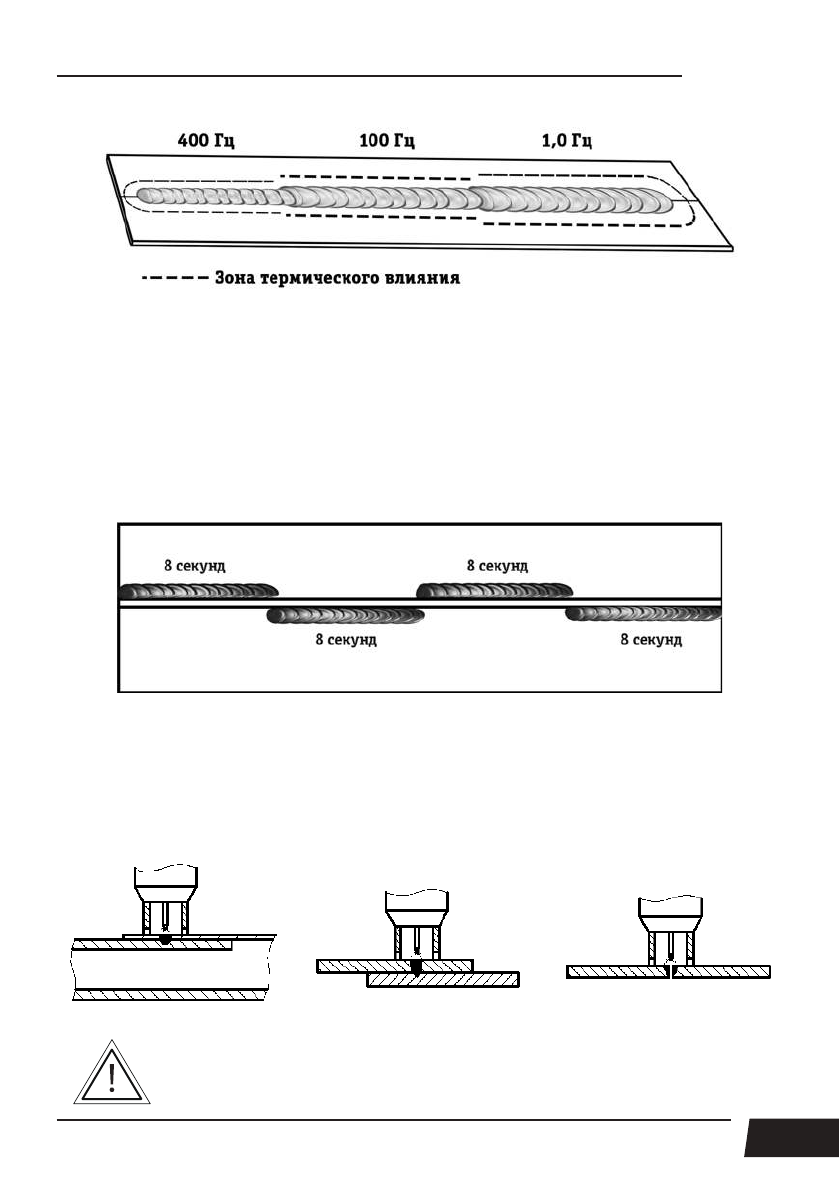

Рис. 9.22. Зависимость частоты импульса.

9.11. РЕЖИМ SPOT

В режиме Spot задается время длительности цикла сварки. Данный режим можно исполь-

зовать в двух случаях:
•  если  необходимо  получить  сварной  шов  или  точку  одинаковой  длины.  Используется  для

постоянного и переменного тока.

Например:

 необходимо произвести сварку таврового соединения в шахматном порядке с

одинаковой длиной сварного шва (См. рис. 9.23).

Рис. 9.23. Сварка коротких швов.

• с использованием специальной насадки для Spot сварки.

Основное преимущество при Spot сварке – это то, что сварка производится с одной сторо-

ны и имеет плоскую форму точки.

Spot сварка применяется при сварке закрытых профилей, стыковых и нахлесточных сое-

динений (См. рис. 9.24).

Рис. 9.24. Основные виды соединений при Spot сварке.

Данный  способ  рекомендовано  использовать  для  низкоуглеродистых  и

нержавеющих сталей и сплавов (кроме алюминия и его сплавов).
