28

8.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Подсоедините  сетевой  кабель  к  электросети  с  требуемыми  параметрами.  Проверьте  на-

дежность соединения кабеля и сетевой розетки (См. рис. 8.3).

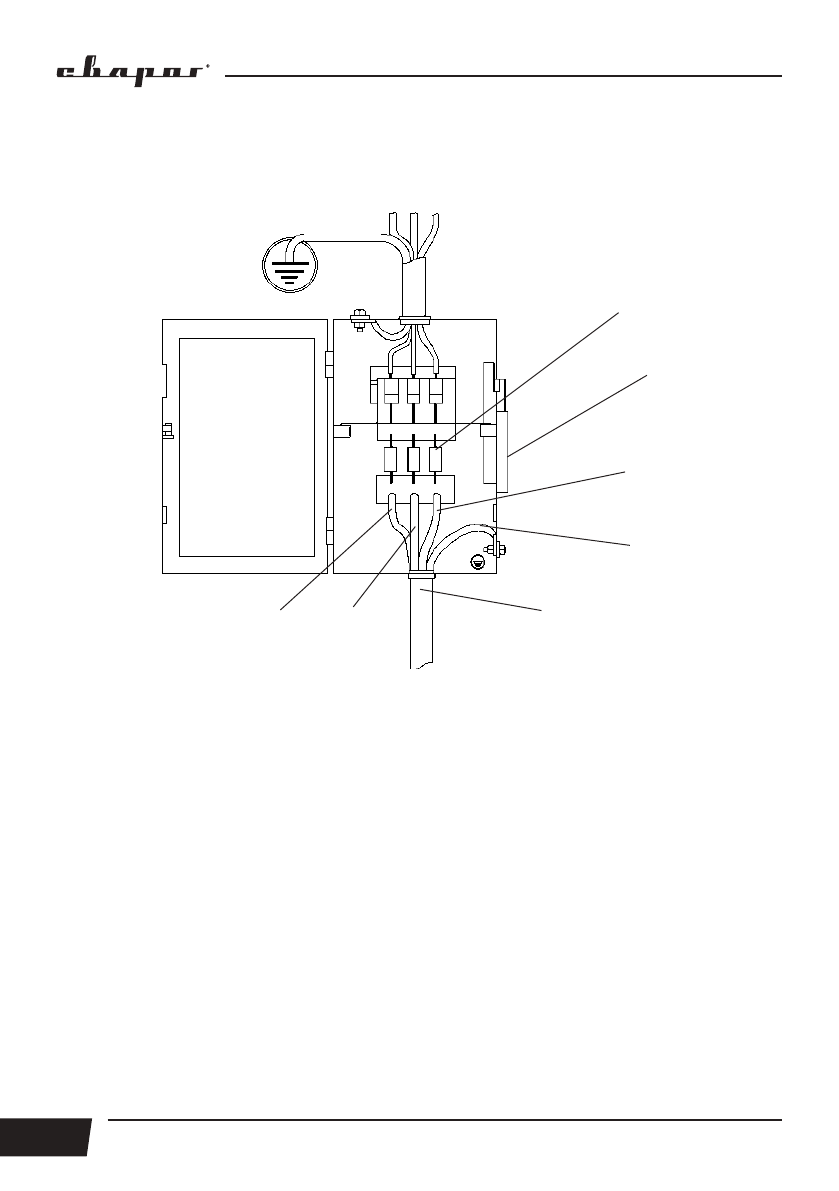

Рис. 8.3. Схема подключения к сети.

1) Выключатель.  2) Предохранители.  3) Сетевой кабель источника питания:

а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение

фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).

 8.2. ПОДКЛЮЧЕНИЕ ГОРЕЛКИ

1.

Подсоедините газовый шланг к газовому разъёму аппарата и к газовому редуктору, при-

соединенному  к  баллону.  При  подключении  баллон  и  редуктор  должны  быть  закрыты.  Си-
стема газоснабжения, состоящая из газового баллона, редуктора и газового шланга, должна
иметь  плотные  соединения  (используйте  винтовые  хомуты),  чтобы  обеспечить  надежную
подачу газа и защиту сварочного шва.

2.

Подключайте сварочные принадлежности для TIG сварки в следующем порядке.

Инверторный сварочный аппарат может работать с двумя типами горелок – горелки с циф-

ровым или аналоговым управлением (См. рис. 8.4).

1

г

б

в

3

2

а
