24
показано на рисунке 8, три токопроводящих провода четырехжильного
кабеля аппарата к соответствующим трем разъемам. Провод
заземления подсоедините к заземляющему болту «
».
Проверьте надежность всех соединений. Зафиксируйте кабель с
помощью специальной скобы.
1.
Заземляющий кабель (земля, не
соединять с нулевой фазой)
2.
Выключатель сети
3.
Предохранитель
4.
Кабель питания аппарата

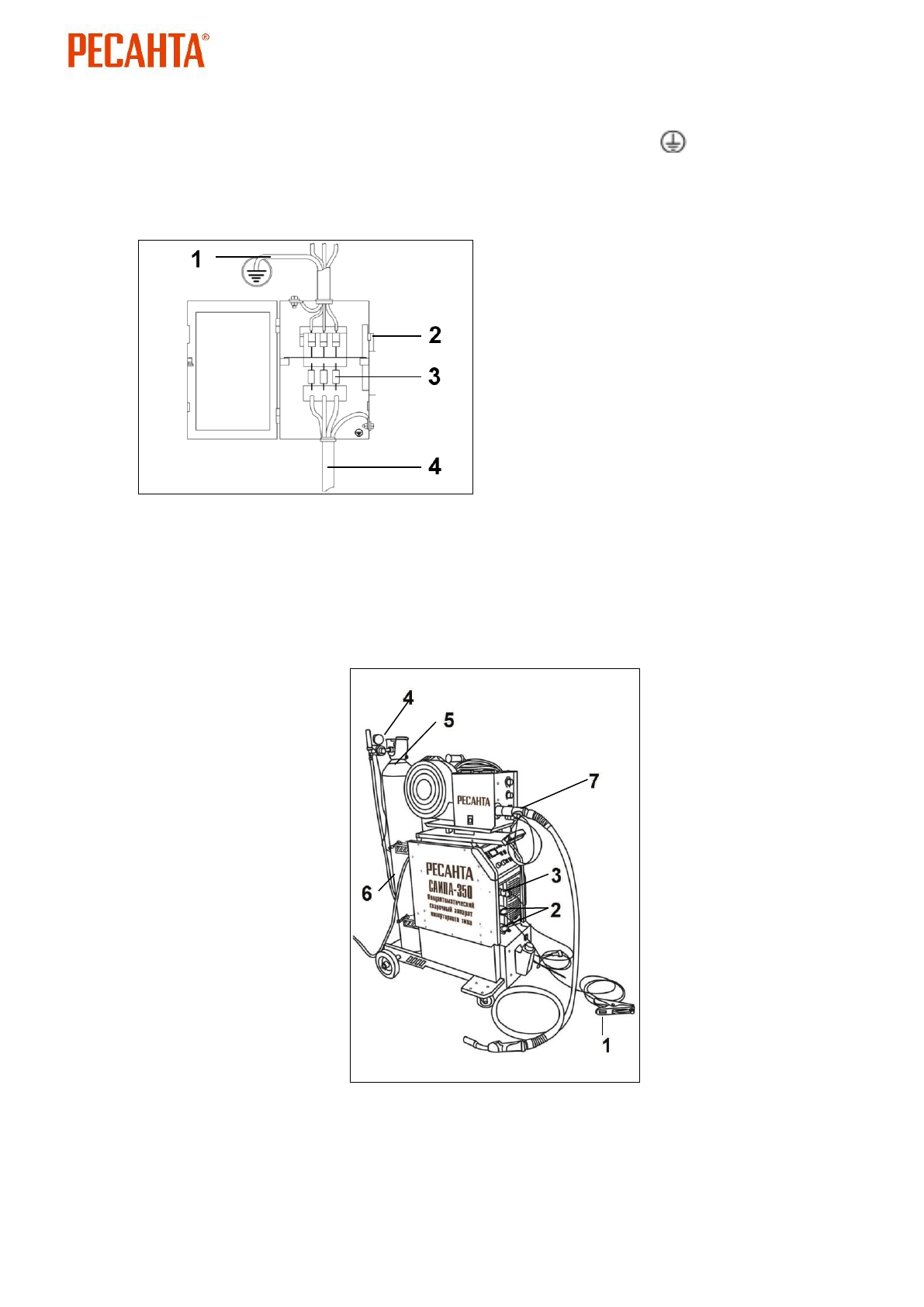

Рис. 9. Подключение кабелей к сети
8.4. Подготовка аппарата к работе в среде защитных газов
(MIG/MAG, FCAW + CO2) и самозащитной порошковой
проволокой (FCAW)
Общая схема подключения оборудования для механизированной
сварки в среде защитных газов отображена на рисунках ниже:
Рис. 10. Общая схема подключения
1. Клемма заземления
5. Газовый баллон
2. Панельные розетки
6. Рукав газовый
3. Евроразъем
7. Горелка MIG
4. Редуктор газового баллона
Содержание
- 4 СОДЕРЖАНИЕ
- 7 ПРАВИЛА БЕЗОПАСНОСТИ; Прочтите перед началом использования устройства; ИНСТРУКЦИИ ПО ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
- 9 ПОЖАРО – ВЗРЫВОБЕЗОПАСНОСТЬ; держать огнетушитель рядом с; ЗАЩИТА ОРГАНОВ ДЫХАНИЯ
- 12 регулировка индуктивности; функция регулирования
- 13 Газовая трубка 4м + ключ к ней+ 2 зажима
- 15 Панель управления источника сварочного тока; Рис. 2. Панель управления источника сварочного тока; снижение напряжения холостого хода до
- 16 Внешний вид подающего устройства
- 18 Рис. 5. Вид сбоку при открытой крышке корпуса подающего устройства; ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ
- 19 Расход защитного газа; определяют, в основном, в зависимости от; Наклон электрода вдоль шва; оказывает большое влияние на; Род тока и полярность.; Сварку в защитном газе выполняют
- 20 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики
- 22 Сборка и установка аппарата; Рис. 7. Установка фидера на сварочный аппарат
- 23 Подключение к сети
- 25 Детализация подключения:; Кабелем управления соедините разъемы 7-pin на подающем; Рис. 11. Подключение кабеля управления на подающем устройстве и на; Подключите кабель клеммы заземления в зависимости от
- 26 Рис.14. Подключение трубок для циркуляции воды
- 27 Убедитесь в отсутствии замыкания сварочных кабелей.
- 32 .1 Обслуживание сварочной горелки; Рис 18. Общий вид горелки; Замена сопла
- 33 Замена наконечника; Рекомендуется менять наконечник вместе с заменой катушки; Замена проволокопровода; Проволокопровод меняется по мере износа. Основной признак
- 34 Горелка с открученным наконечником; Замена подающего ролика
- 35 ВОЗМОЖНЫЕ
- 36 ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ И УТИЛИЗАЦИЯ; Устройство можно транспортировать любым видом закрытого
- 39 ГАРАНТИЙНЫЙ ТАЛОН; признан годным для эксплуатации.
- 40 СЕРВИСНЫЕ ЦЕНТРЫ
- 41 Полный актуальный список сервисных центров Вы так же можете
