Ред. 1
21
8.
ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
Установка
оборудования
должна
проводиться
опытным
персоналом, имеющим соответствующую квалификацию. При
переноске, транспортировке и установке аппаратов учитывайте их
реальный вес и габариты.
Внимание!
Перед перемещением и установкой аппарата убедитесь в том, что он отключен
от сети. Не подсоединяйте два и более сварочных аппарата к одному блоку
выключателя, ни последовательно, ни параллельно.
8.1 Устройство и принцип работы
Изделие выполнено в металлическом корпусе с пластиковым
кейсом для катушки. На передней панели имеется регулятор
величины сварочного тока, регулятор напряжения, регулировка
индуктивности, индикатор "Сеть", индикатор "Перегрев", кнопки
«MMA/MIG», кнопки режимов 2Т/4Т и VRD. Аппарат оснащен
принудительной системой вентиляции. Категорически запрещается
закрывать чем-либо вентиляционные отверстия на корпусе.
Принцип работы сварочного полуавтомата: источником питания
служит инвертор на основе IGBT транзисторов Трансформатор
увеличивает ток, выпрямитель выдает параметры достаточные для
начала сварочного процесса. Сварка происходит плавящимся
электродом в среде защитного газа (режим MIG/MAG). В режиме
MIG/MAG
электродом служит металлическая проволока, намотанная
на катушку, подающаяся в зону сварки регулируемым механизмом
протяжки. Защитный газ подается в зону сварки из присоединяемого
баллона через электромагнитный клапан. Аппарат имеет встроенную
защиту от перегрева. Данный аппарат позволяет работать без
защитного газа в режимах FCAW и ММА.

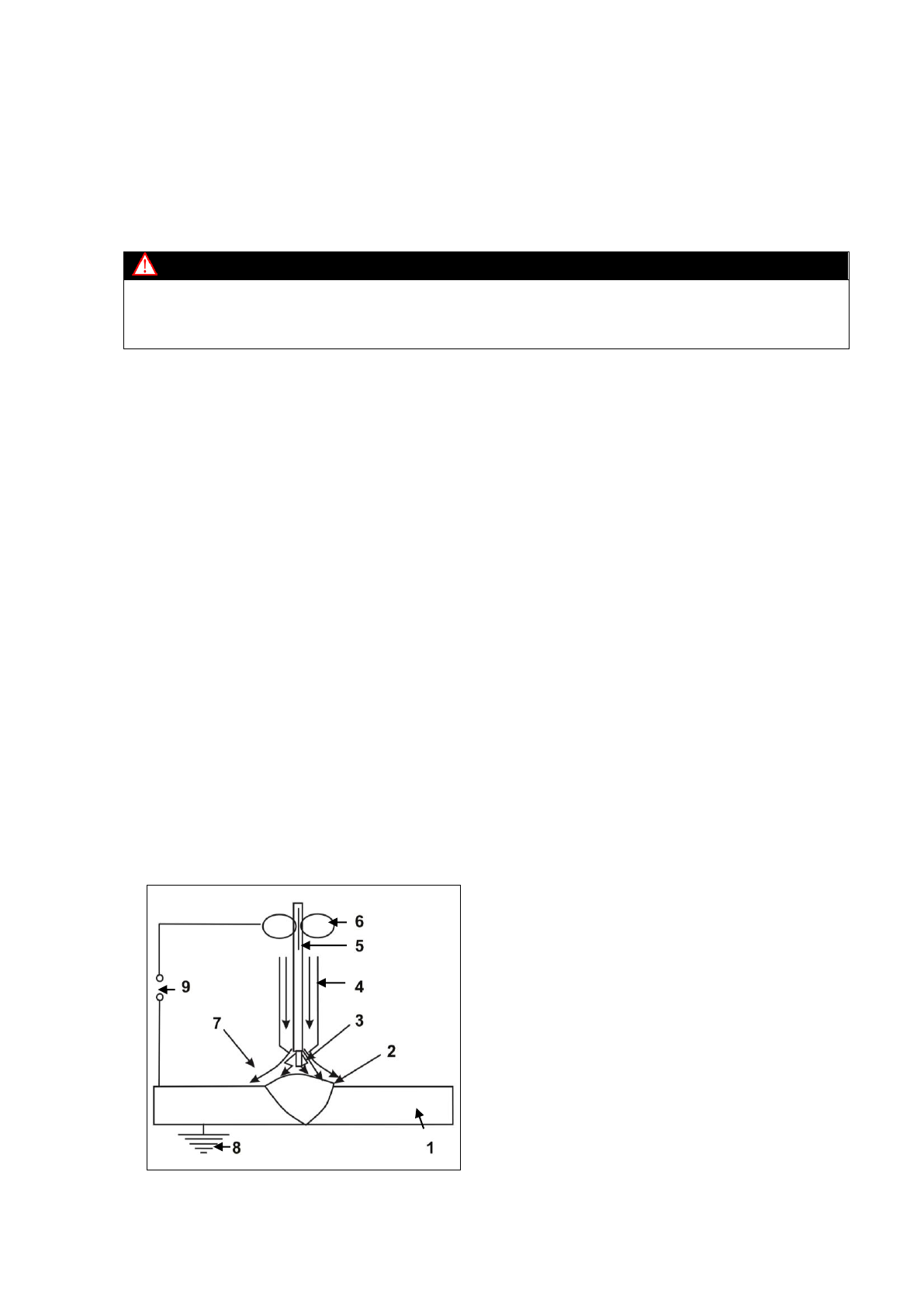

На рисунке изображена сварка в среде защитных газов
1.
Свариваемый металл
2.
Сварочный шов
3.
Электрическая дуга
4.
Сопло
5.
Сварочная проволока
6.
Ролики подачи проволоки
7.
Газ
8.
Заземление
9.
Питание
10.
Рис. 6. Сварка в среде защитных газов
