ОБЩИЙ ВИД УСТРОЙСТВА
5.1

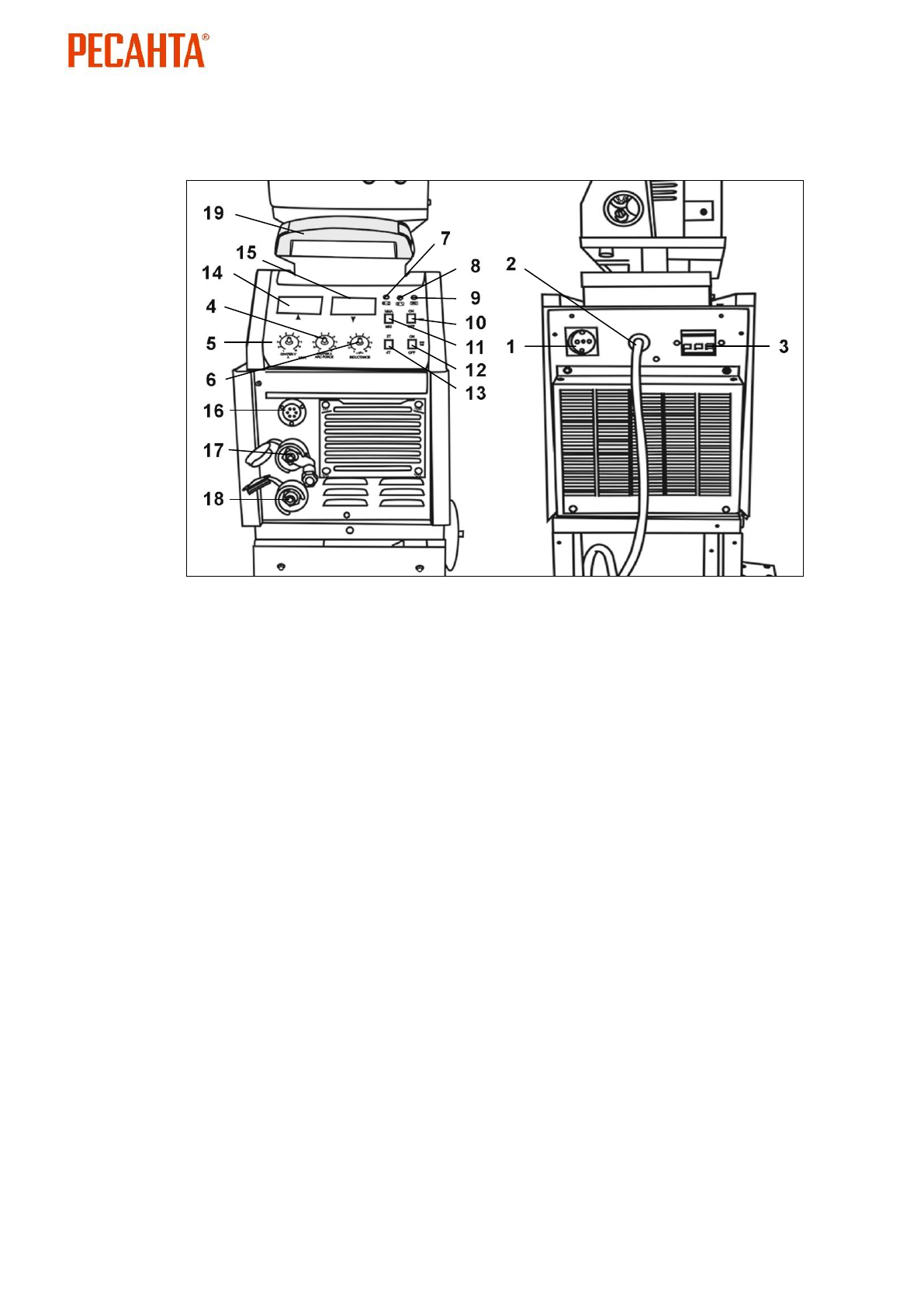

Внешний вид источника сварочного тока
Рис. 1. Внешний вид источника сварочного тока.
*
Внешний вид устройства может отличаться от изображенного на рисунке.
1.
Разъем 36В для подключения газового редуктора
2.
Сетевой кабель
3.
Автоматический выключатель
4.
Регулятор величины сварочного тока заварки кратера (режимы
MIG/MAG) /
форсаж дуги (режим ММА)
5.
Регулятор напряжения заварки кратера (режимы MIG/MAG)
/
величина сварочного тока (режим ММА)
6.
Регулировка индуктивности
7.
Индикатор «Сеть»
8.
Индикатор «Перегрев»
9.
Индикатор «VRD»
10.
Кнопка включения функции VRD
11.
Кнопки переключения режимов MIG/MAG и ММА
12.
Кнопка включения тестовой продувки газа
13.
Кнопка включения режима 2Т/4Т
14.
Индикация значения тока
15.
Индикация значения напряжения
16.
Разъем подключения сварочной горелки
17.
Силовой разъем «-»
18.
Силовой разъем «+»
19.
Ручка
Содержание
- 4 СОДЕРЖАНИЕ
- 7 ПРАВИЛА БЕЗОПАСНОСТИ; Прочтите перед началом использования устройства; ИНСТРУКЦИИ ПО ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
- 9 ПОЖАРО – ВЗРЫВОБЕЗОПАСНОСТЬ; держать огнетушитель рядом с; ЗАЩИТА ОРГАНОВ ДЫХАНИЯ
- 12 регулировка индуктивности; функция регулирования
- 13 Газовая трубка 4м + ключ к ней+ 2 зажима
- 15 Панель управления источника сварочного тока; Рис. 2. Панель управления источника сварочного тока; снижение напряжения холостого хода до
- 16 Внешний вид подающего устройства
- 18 Рис. 5. Вид сбоку при открытой крышке корпуса подающего устройства; ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ
- 19 Расход защитного газа; определяют, в основном, в зависимости от; Наклон электрода вдоль шва; оказывает большое влияние на; Род тока и полярность.; Сварку в защитном газе выполняют
- 20 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики
- 22 Сборка и установка аппарата; Рис. 7. Установка фидера на сварочный аппарат
- 23 Подключение к сети
- 25 Детализация подключения:; Кабелем управления соедините разъемы 7-pin на подающем; Рис. 11. Подключение кабеля управления на подающем устройстве и на; Подключите кабель клеммы заземления в зависимости от
- 26 Рис.14. Подключение трубок для циркуляции воды
- 27 Убедитесь в отсутствии замыкания сварочных кабелей.
- 32 .1 Обслуживание сварочной горелки; Рис 18. Общий вид горелки; Замена сопла
- 33 Замена наконечника; Рекомендуется менять наконечник вместе с заменой катушки; Замена проволокопровода; Проволокопровод меняется по мере износа. Основной признак
- 34 Горелка с открученным наконечником; Замена подающего ролика
- 35 ВОЗМОЖНЫЕ
- 36 ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ И УТИЛИЗАЦИЯ; Устройство можно транспортировать любым видом закрытого
- 39 ГАРАНТИЙНЫЙ ТАЛОН; признан годным для эксплуатации.
- 40 СЕРВИСНЫЕ ЦЕНТРЫ
- 41 Полный актуальный список сервисных центров Вы так же можете
