6.
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ. ПРИНЦИП
РАБОТЫ СВАРОЧНОГО ИНВЕРТОРА
Расположение
основных
узлов
и
органов
управления
сварочного
инвертора
приведено на Рис. 1.
Рис. 1 Сварочный инвертор ручной и
полуавтоматической электродуговой сварки
1.
Индикатор питания
2.
Индикатор включения защиты от перегрева
3.
Кнопка включения механизма подачи проволоки
4.
Переключатель режима сварки MM
A
/MIGMAG
5.
Регулятор
сварочного
тока
(MMA)
и
напряжения
(MIGMAG)
6.
Регулятор скорости подачи проволоки
7.
Разъемы подключения прямого и обратного кабеля
8.
Разъем подключения горелки MIGMAG
9.
Штуцер подключения газового шланга
10.
Выключатель сети
11.
Кабель питания
12.
Крышка отсека механизма подачи
сварочной проволоки
13.
Вентиляционные решетки
14.
Крышка защитная панели управления
15.
Ручка для переноса
1
2
4
3
5
7
6
8
9
10
14
12
11
15
13
13
14
ПРИНЦИП РАБОТЫ СВАРОЧНОГО
ИНВЕРТОРА
Переменный ток промышленной частоты
50 Гц поступает на выпрямитель - обыч
-
ный диод, который пропускает только по
-
лупериод. Выпрямленный (постоянный)
ток сглаживается фильтром, состоящим
из дросселя с конденсатором. Полу
-
ченный постоянный ток преобразуется
инвертором в переменный, но уже с ча
-
стотой 20-100 кГц. Подобные высокие
частоты являются основным техниче
-
ским решением, позволяющим добить
-
ся огромных преимуществ инвертора по
сравнению с другими источниками пи
-
тания. С помощью "обычного" силового
трансформатора высокочастотное пере
-
менное напряжение понижается, а токи
соответственно повышаются до величин,
необходимых для сварки.
Можно сказать, что в инверторном сва
-
рочном устройстве сила сварочного тока
достигается за счет преобразования вы
-
сокочастотных токов, а не за счет пре
-
образования электромагнитной силы в
катушке индукции как у трансформатор
-
ных аппаратов. Далее высокочастотный
выпрямитель выпрямляет переменный
ток, который пройдя через высокочастот
-
ный фильтр, поступает на дугу. Процессы
перехода тока из одного состояния в дру
-
гое контролируются блоком управления,
выполненным на транзисторах IGBT.
Полуавтоматическая сварка плавящим
-
ся электродом в среде защитных газов
(MIG/MAG) производится в инертных
(аргоне и гелии и их смесях) и активных
газах (углекислый газ и его смеси с кис
-
лородом), а также в смесях инертных и
активных газов и кислорода.
В качестве сварочных электродных про
-
волок применяют сплошные проволоки из
нелегированных и легированных сталей и
цветных металлов, а также не сплошные
порошковые и активированные. Схема
процесса приведена на Рис. 2.
Ручная дуговая сварка (ММА) - это про
-
цесс дуговой сварки, при котором ис
-
пользуется дуга, горящая между покры
-
тым электродом и сварочной ванной.
Покрытый электрод представляет собой
металлический стержень, на который на
-
несено покрытие. Схема процесса приве
-
дена на Рис.3.

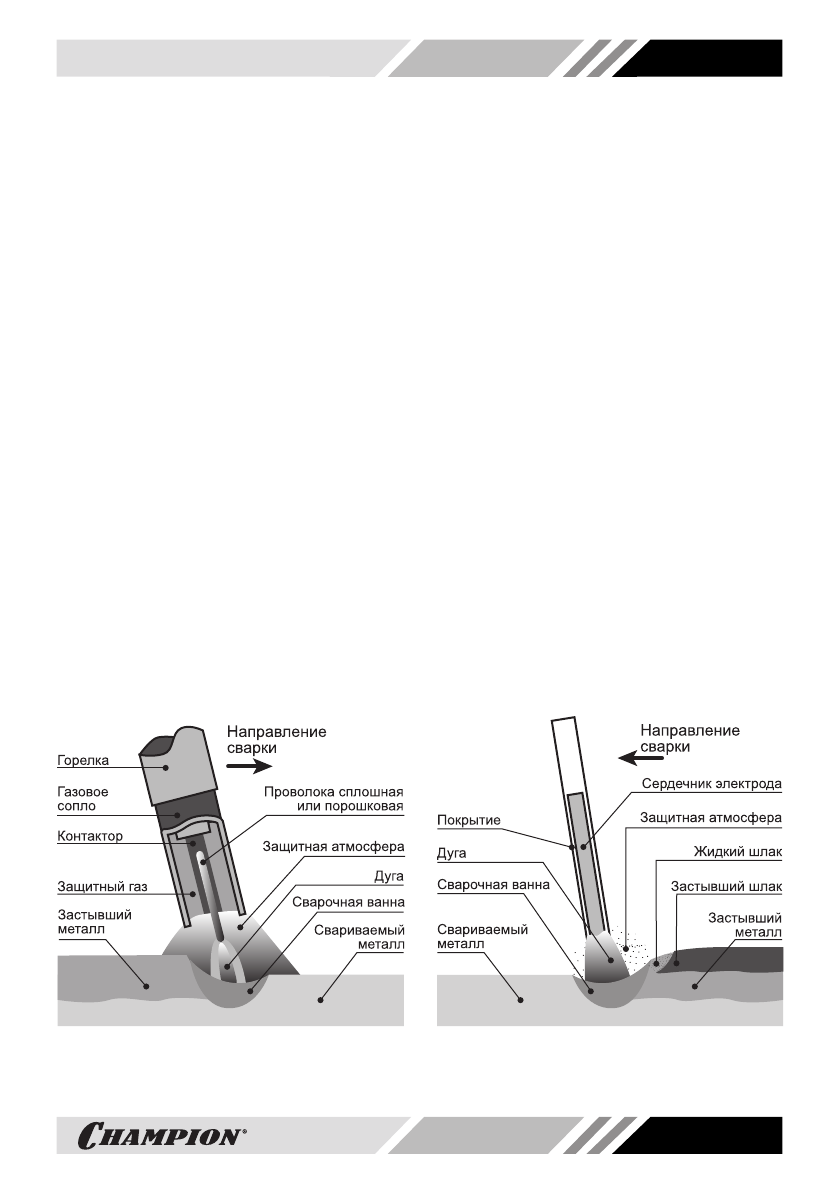

Рис.2 Схема процесса полуавтоматической
сварки в среде защитного газа
Рис. 3 Схема процесса ручной дуговой
сварки штучным плавящимся электродом
