20

ВНИМАНИЕ!

Выбирайте  способ  подклю-

чения  (тип  электрода,  силу

сварочного тока) в зависимо-

сти  от  особенности  сварки.  Резуль-

татом  неправильного  подключения

может  быть  нестабильное  состоя-

ние  сварочной  дуги,  разбрызгивание

металла, прилипание электрода, про-

жог металла.

Для  полуавтоматической  электроду

-

говой  сварки  проволокой  установите

наконечник  кабеля  сварочной  горелки

в  разъем  8  (Рис.  1)  и  зафиксируйте  ее

зажимом наконечника. Наконечник сва

-

рочного  кабеля  с  зажимной  клеммой

установите в разъем 7 “-“

1

(Рис. 1).

ВНИМАНИЕ!

При  неплотном  соединении

наконечников  кабелей  воз-

можны  повреждения  кабель-

ного разъема или выход инвертора из

строя.

Существует  два  способа  подключения

сварочных  кабелей  -  прямая  и  обрат

-

ная полярность (Рис. 4А, 4В).

Прямая  полярность

  (Рис.4А)  —  элек

-

трод  подключается  к  отрицательному

полюсу источника питания дуги, а объ

-

ект сварки — к положительному.
При  этом  способе  подключения  боль

-

шая  скорость  плавления  электрода,

менее  глубокое  проплавление,  сни

-

женный  ввод  тепла  в  изделие,  низкая

стабильность  переноса  электродного

с металла с повышенным разбрызгива

-

нием.

Обратная  полярность

  (Рис.4В)  —

электрод  подключается  к  положитель

-

ному  полюсу  источника  питания  дуги,

а объект сварки — к отрицательному.

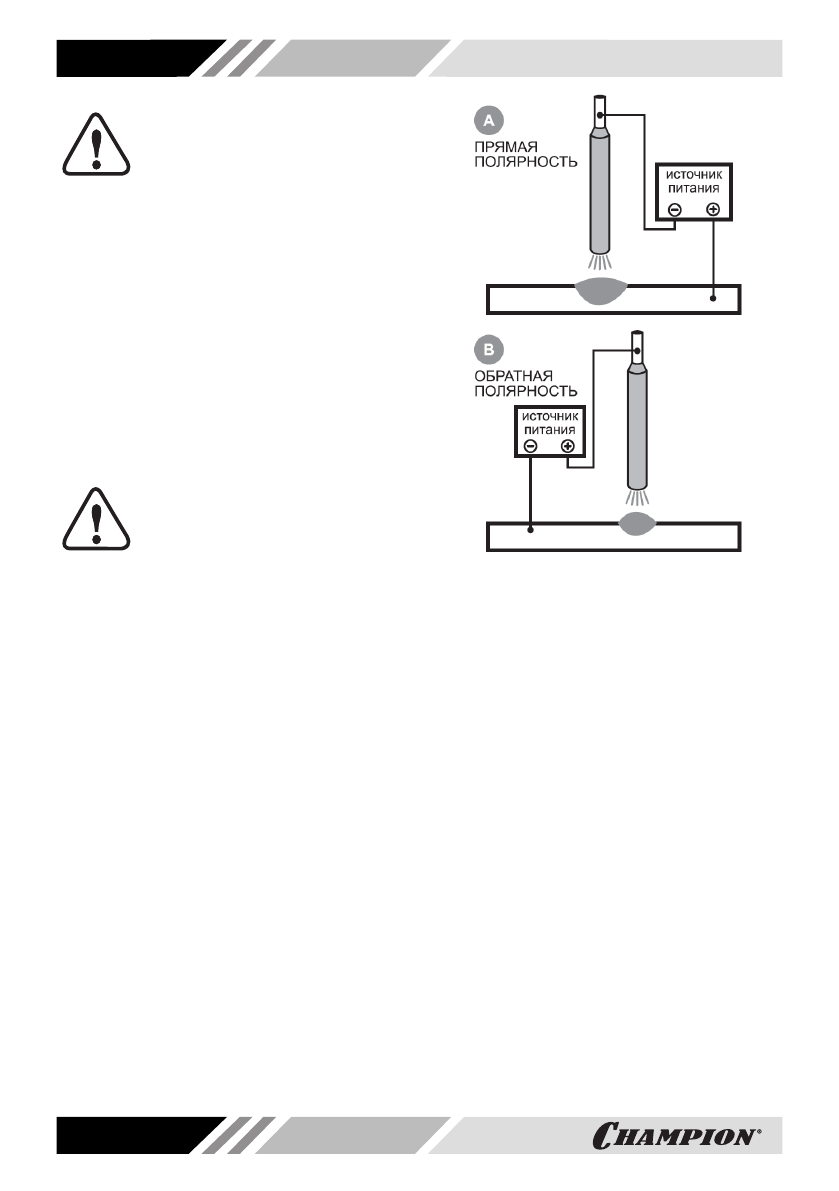

Рис. 4 Способы подключения

сварочных кабелей

При  этом  способе  подключения  мень

-

шая  скорость  плавления  электрода,

более  глубокое  проплавление,  повы

-

шенный  ввод  тепла  в  изделие,  ста

-

бильный  харак-тер  переноса  электро

-

дного металла.
Это  учитывается  при  сварке  метал

-

ла  больших  и  малых  толщин  соответ

-

ственно.

1

–

При сварке с обратной полярностью тока
